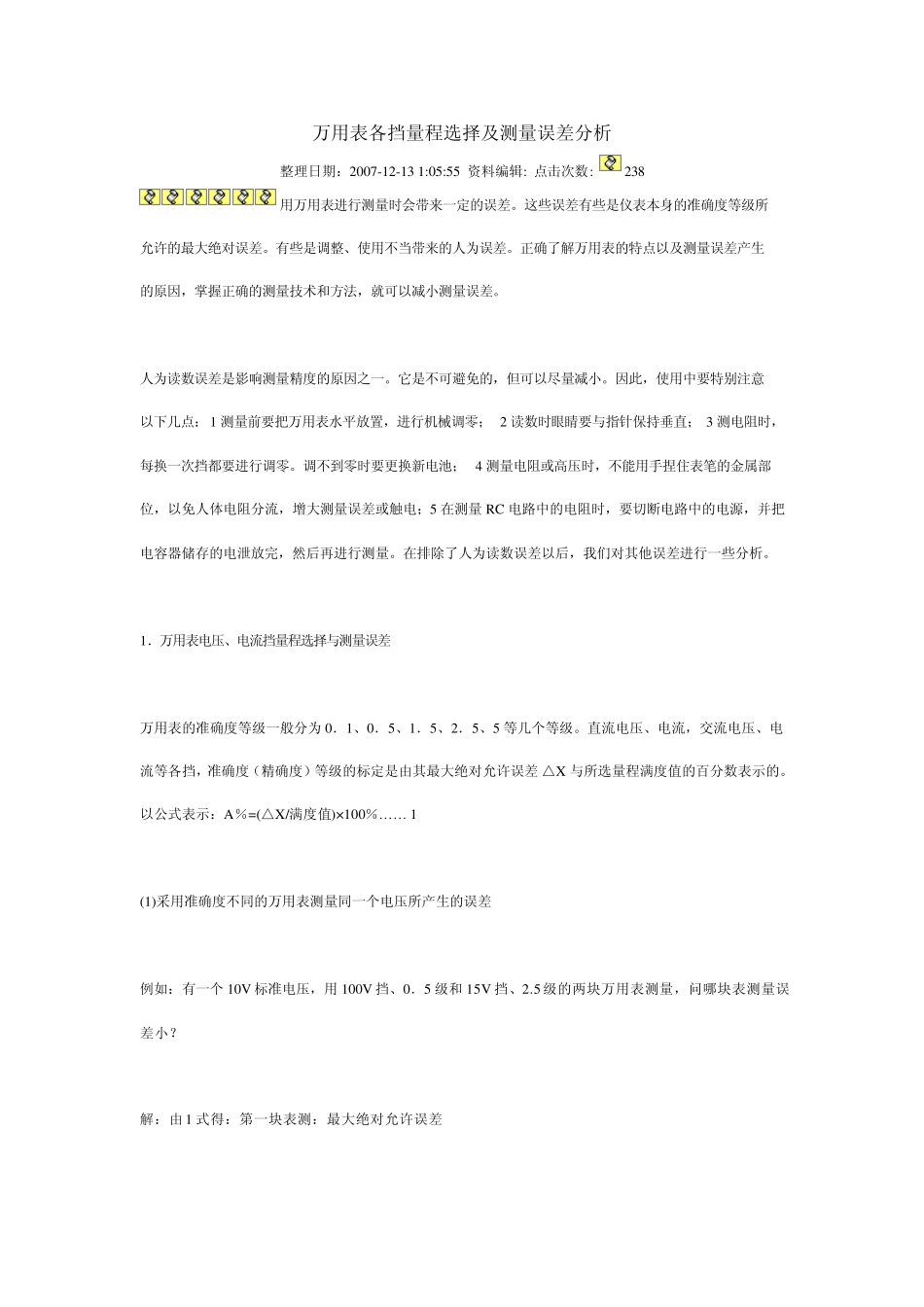

万用表各挡量程选择及测量误差分析 整理日期:2007-12-13 1:05:55 资料编辑: 点击次数: 238 用万用表进行测量时会带来一定的误差。这些误差有些是仪表本身的准确度等级所允许的最大绝对误差。有些是调整、使用不当带来的人为误差。正确了解万用表的特点以及测量误差产生的原因,掌握正确的测量技术和方法,就可以减小测量误差。 人为读数误差是影响测量精度的原因之一。它是不可避免的,但可以尽量减小。因此,使用中要特别注意以下几点:1 测量前要把万用表水平放置,进行机械调零; 2 读数时眼睛要与指针保持垂直; 3 测电阻时,每换一次挡都要进行调零。调不到零时要更换新电池; 4 测量电阻或高压时,不能用手捏住表笔的金属部位,以免人体电阻分流,增大测量误差或触电;5 在测量 RC 电路中的电阻时,要切断电路中的电源,并把电容器储存的电泄放完,然后再进行测量。在排除了人为读数误差以后,我们对其他误差进行一些分析。 1.万用表电压、电流挡量程选择与测量误差 万用表的准确度等级一般分为 0.1、0.5、1.5、2.5、5 等几个等级。直流电压、电流,交流电压、电流等各挡,准确度(精确度)等级的标定是由其最大绝对允许误差 △X 与所选量程满度值的百分数表示的。以公式表示:A%=(△X/满度值)×100%…… 1 (1)采用准确度不同的万用表测量同一个电压所产生的误差 例如:有一个10V 标准电压,用 100V 挡、0.5 级和 15V 挡、2.5 级的两块万用表测量,问哪块表测量误差小? 解:由1 式得:第一块表测:最大绝对允许误差 △X1=± 0.5%× 100V=± 0.50V。 第二块表测:最大绝对允许误差 △X2=± 2.5%× l5V=± 0.375V。 比较△X1 和△X2 可以看出:虽然第一块表准确度比第二块表准确度高,但用第一块表测量所产生的误差却比第二块表测量所产生的误差大。因此,可以看出,在选用万用表时,并非准确度越高越好。有了准确度高的万用表,还要选用合适的量程。只有正确选择量程,才能发挥万用表潜在的准确度。 (2)用一块万用表的不同量程测量同一个电压所产生的误差 例如:MF-30型万用表,其准确度为 2.5 级,选用 100V 挡和 25V 挡测量一个23V标准电压,问哪一挡误差小? 解:100V挡最大绝对允许误差: X(100)=± 2.5%× 100V=± 2.5V。 25V 挡最大绝对允许误差:△X(25)=± 2.5%× 25V=± 0.625V。由上面的解可知: 用 100V 挡测量 23V 标准电压,在万用...
