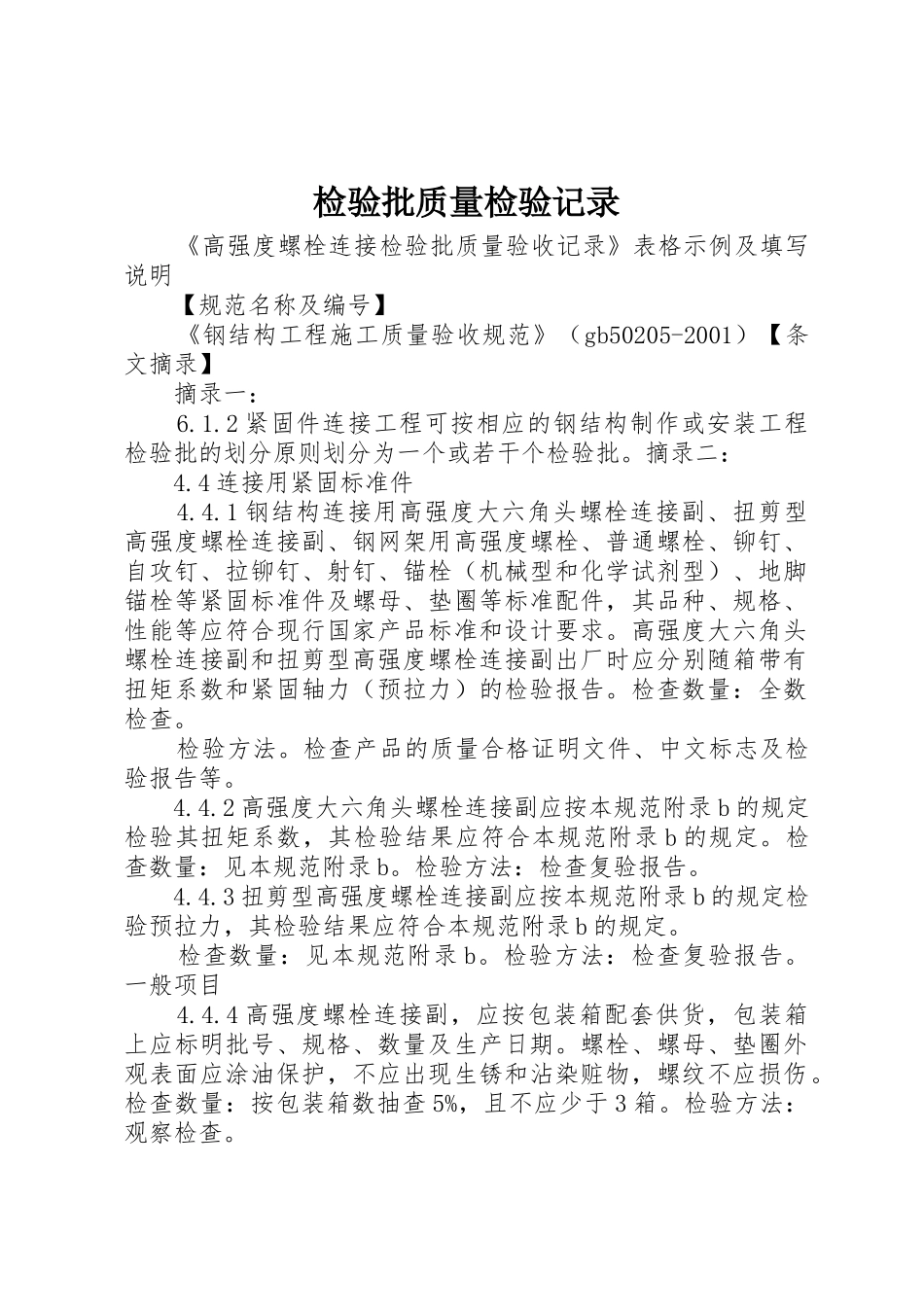

检验批质量检验记录 《高强度螺栓连接检验批质量验收记录》表格示例及填写说明 【规范名称及编号】 《钢结构工程施工质量验收规范》（gb50205-2001）【条文摘录】 摘录一： 6.1.2 紧固件连接工程可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批。摘录二： 4.4 连接用紧固标准件 4.4.1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。检查数量：全数检查。 检验方法。检查产品的质量合格证明文件、中文标志及检验报告等。 4.4.2 高强度大六角头螺栓连接副应按本规范附录 b 的规定检验其扭矩系数，其检验结果应符合本规范附录 b 的规定。检查数量：见本规范附录 b。检验方法：检查复验报告。 4.4.3 扭剪型高强度螺栓连接副应按本规范附录 b 的规定检验预拉力，其检验结果应符合本规范附录 b 的规定。 检查数量：见本规范附录 b。检验方法：检查复验报告。一般项目 4.4.4 高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。检查数量：按包装箱数抽查 5%，且不应少于 3 箱。检验方法：观察检查。 4.4.5 对建筑结构安全等级为一级，跨度 40m 及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对 8.8 级的高强度螺栓其硬度应为 hrc21—29;10.9 级高强度螺栓其硬度应为 hrc32—36，且不得有裂纹或损伤。检查数量：按规格抽查 8 只。 检验方法。硬度计、10 倍放大镜或磁粉探伤。 6.3 高强度螺栓连接主控项目 6.3.1 钢结构制作和安装单位应按本规范附录 b 的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件磨擦应单独进行磨擦面抗滑移系数试验，其结果应符合设计要求。 检查数量。见本规范附录 b。 检验方法。检查磨擦面抗滑移系数试验报告和复验报告。 6.3.2 高强度大六角头螺栓连接副终拧完成 1h 后、48h 内应进行终拧扭矩检查，检查结果应符合本规范附录 b 的规定。 检...
