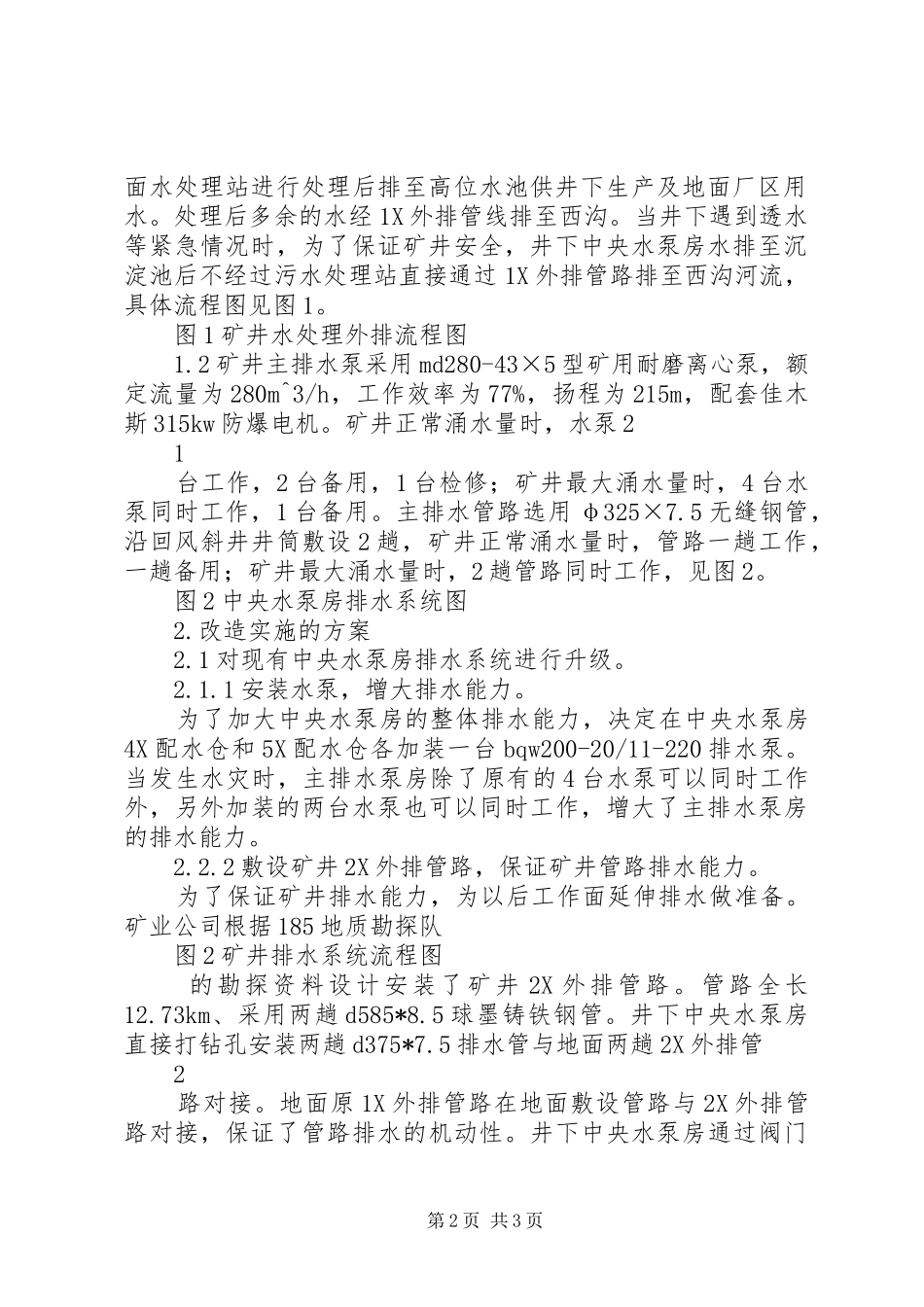

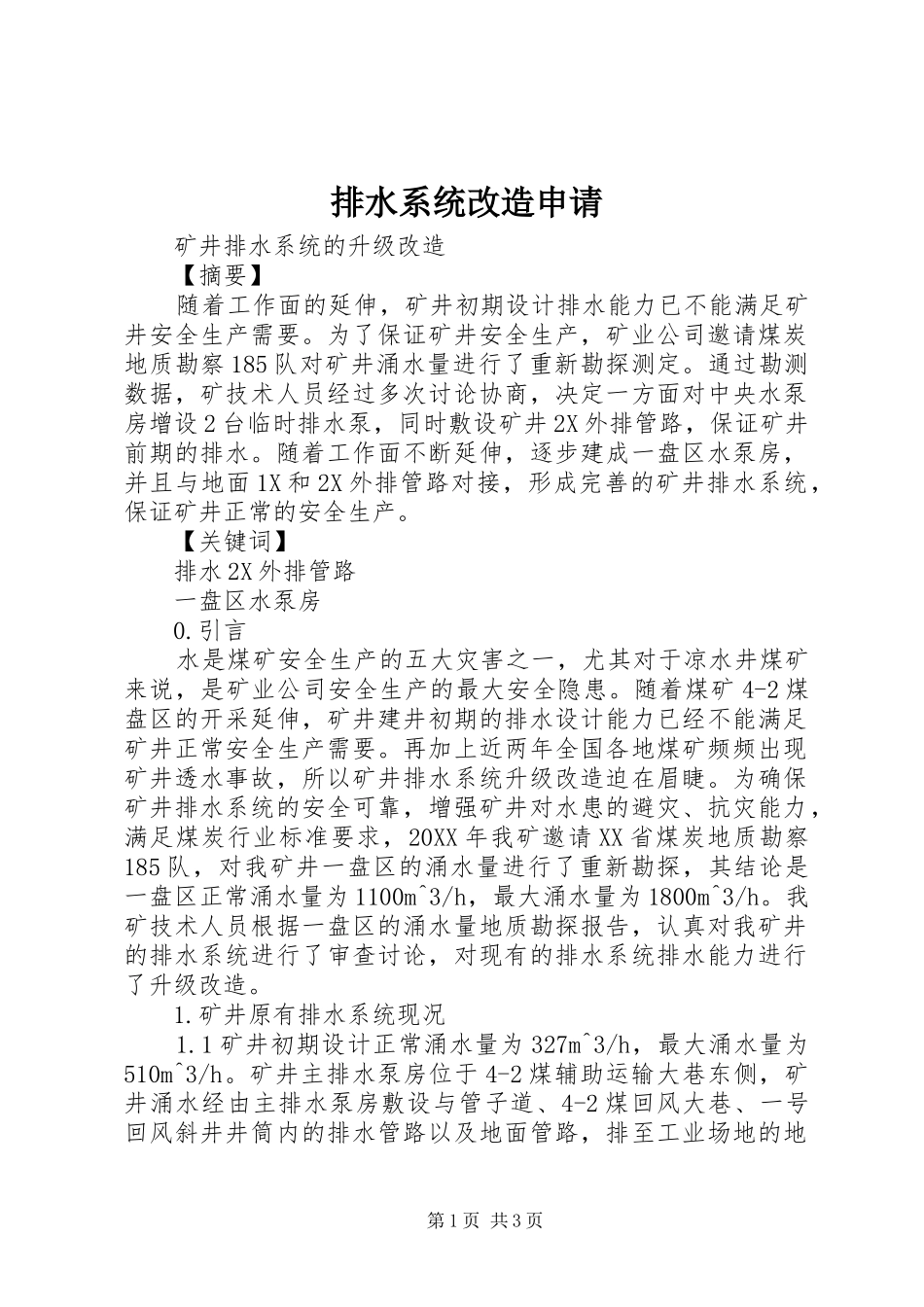

排水系统改造申请矿井排水系统的升级改造【摘要】随着工作面的延伸，矿井初期设计排水能力已不能满足矿井安全生产需要。为了保证矿井安全生产，矿业公司邀请煤炭地质勘察185队对矿井涌水量进行了重新勘探测定。通过勘测数据，矿技术人员经过多次讨论协商，决定一方面对中央水泵房增设2台临时排水泵，同时敷设矿井2X外排管路，保证矿井前期的排水。随着工作面不断延伸，逐步建成一盘区水泵房，并且与地面1X和2X外排管路对接，形成完善的矿井排水系统，保证矿井正常的安全生产。【关键词】排水2X外排管路一盘区水泵房0.引言水是煤矿安全生产的五大灾害之一，尤其对于凉水井煤矿来说，是矿业公司安全生产的最大安全隐患。随着煤矿4-2煤盘区的开采延伸，矿井建井初期的排水设计能力已经不能满足矿井正常安全生产需要。再加上近两年全国各地煤矿频频出现矿井透水事故，所以矿井排水系统升级改造迫在眉睫。为确保矿井排水系统的安全可靠，增强矿井对水患的避灾、抗灾能力，满足煤炭行业标准要求，20XX年我矿邀请XX省煤炭地质勘察185队，对我矿井一盘区的涌水量进行了重新勘探，其结论是一盘区正常涌水量为1100m^3/h，最大涌水量为1800m^3/h。我矿技术人员根据一盘区的涌水量地质勘探报告，认真对我矿井的排水系统进行了审查讨论，对现有的排水系统排水能力进行了升级改造。1.矿井原有排水系统现况1.1矿井初期设计正常涌水量为327m^3/h，最大涌水量为510m^3/h。矿井主排水泵房位于4-2煤辅助运输大巷东侧，矿井涌水经由主排水泵房敷设与管子道、4-2煤回风大巷、一号回风斜井井筒内的排水管路以及地面管路，排至工业场地的地第1页共3页面水处理站进行处理后排至高位水池供井下生产及地面厂区用水。处理后多余的水经1X外排管线排至西沟。当井下遇到透水等紧急情况时，为了保证矿井安全，井下中央水泵房水排至沉淀池后不经过污水处理站直接通过1X外排管路排至西沟河流，具体流程图见图1。图1矿井水处理外排流程图1.2矿井主排水泵采用md280-43×5型矿用耐磨离心泵，额定流量为280m^3/h，工作效率为77%，扬程为215m，配套佳木斯315kw防爆电机。矿井正常涌水量时，水泵21台工作，2台备用，1台检修；矿井最大涌水量时，4台水泵同时工作，1台备用。主排水管路选用φ325×7.5无缝钢管，沿回风斜井井筒敷设2趟，矿井正常涌水量时，管路一趟工作，一趟备用；矿井最大涌水量时，2趟管路同时工作，见图2。图2中央水泵房排水系统图2.改造实施的方案2.1对现有中央水泵房排水系统进行升级。2.1.1安装水泵，增大排水能力。为了加大中央水泵房的整体排水能力，决定在中央水泵房4X配水仓和5X配水仓各加装一台bqw200-20/11-220排水泵。当发生水灾时，主排水泵房除了原有的4台水泵可以同时工作外，另外加装的两台水泵也可以同时工作，增大了主排水泵房的排水能力。2.2.2敷设矿井2X外排管路，保证矿井管路排水能力。为了保证矿井排水能力，为以后工作面延伸排水做准备。矿业公司根据185地质勘探队图2矿井排水系统流程图的勘探资料设计安装了矿井2X外排管路。管路全长12.73km、采用两趟d585*8.5球墨铸铁钢管。井下中央水泵房直接打钻孔安装两趟d375*7.5排水管与地面两趟2X外排管2路对接。地面原1X外排管路在地面敷设管路与2X外排管路对接，保证了管路排水的机动性。井下中央水泵房通过阀门第2页共3页控制将7台水泵（原5台，新增2台）和4趟排水管路（原安装2趟，打钻立眼2趟）用蝶阀进行互通连接，保证每台水泵可以通过阀门调节控制沿任意一趟管路外排，增加了矿井排水的机动性如（图2新的矿井排水流程图）。建成以后，矿井正常排水时，通过图1矿井排水流程图正常排水。当矿井发生水灾时，井下中央水泵房6台水泵可以同时工作，通过4趟排水管，沿1X和2X排水管路同时向外排，极大的提高了矿井的排水能力和机动性。2.2建设一盘区水泵房，增加矿井排水能力。随着矿井开拓的不断延伸，矿井排水量也在不断增加。设计增加一盘区水泵房内安装7台md580-60*3排水泵，从一盘区泵房至中央泵房对应的地面，增加敷设4趟d485*8.5球墨铸铁排水管路，并与2X外排管路进行对接。3.应用效益与前景通过对矿井现有排水系统进行升级改造，建...
