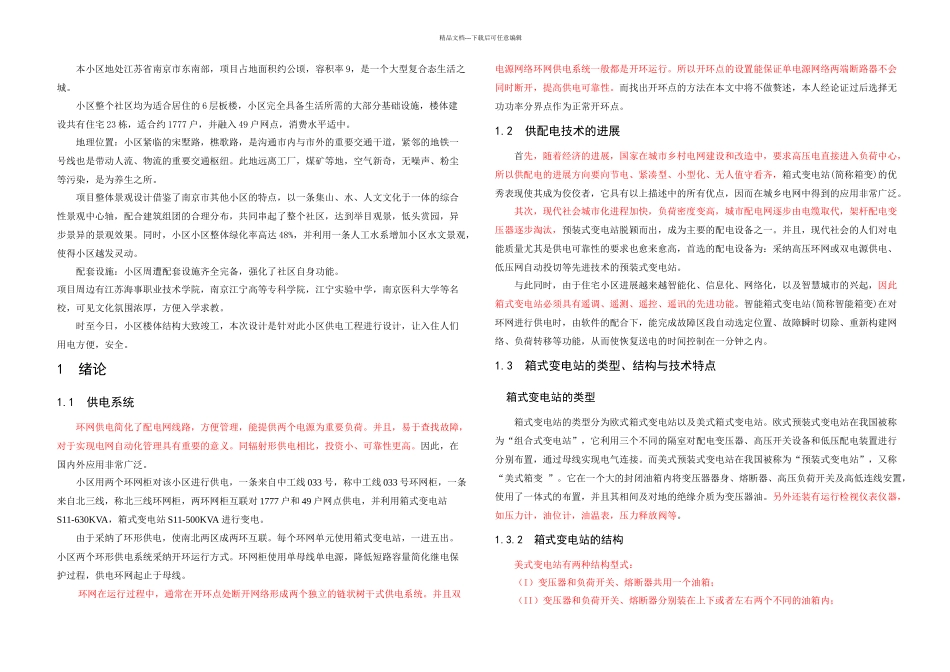

精品文档---下载后可任意编辑本小区地处江苏省南京市东南部，项目占地面积约公顷，容积率 9，是一个大型复合态生活之城。小区整个社区均为适合居住的 6 层板楼，小区完全具备生活所需的大部分基础设施，楼体建设共有住宅 23 栋，适合约 1777 户，并融入 49 户网点，消费水平适中。地理位置：小区紧临的宋墅路，樵歌路，是沟通市内与市外的重要交通干道，紧邻的地铁一号线也是带动人流、物流的重要交通枢纽。此地远离工厂，煤矿等地，空气新奇，无噪声、粉尘等污染，是为养生之所。项目整体景观设计借鉴了南京市其他小区的特点，以一条集山、水、人文文化于一体的综合性景观中心轴，配合建筑组团的合理分布，共同串起了整个社区，达到举目观景，低头赏园，异步景异的景观效果。同时，小区小区整体绿化率高达 48%，并利用一条人工水系增加小区水文景观，使得小区越发灵动。配套设施：小区周遭配套设施齐全完备，强化了社区自身功能。项目周边有江苏海事职业技术学院，南京江宁高等专科学院，江宁实验中学，南京医科大学等名校，可见文化氛围浓厚，方便入学求教。时至今日，小区楼体结构大致竣工，本次设计是针对此小区供电工程进行设计，让入住人们用电方便，安全。1 绪论1.1 供电系统环网供电简化了配电网线路，方便管理，能提供两个电源为重要负荷。并且，易于查找故障，对于实现电网自动化管理具有重要的意义。同辐射形供电相比，投资小、可靠性更高。因此，在国内外应用非常广泛。小区用两个环网柜对该小区进行供电，一条来自中工线 033 号，称中工线 033 号环网柜，一条来自北三线，称北三线环网柜，两环网柜互联对 1777 户和 49 户网点供电，并利用箱式变电站S11-630KVA，箱式变电站 S11-500KVA 进行变电。 由于采纳了环形供电，使南北两区成两环互联。每个环网单元使用箱式变电站，一进五出。小区两个环形供电系统采纳开环运行方式。环网柜使用单母线单电源，降低短路容量简化继电保护过程，供电环网起止于母线。 环网在运行过程中，通常在开环点处断开网络形成两个独立的链状树干式供电系统。并且双电源网络环网供电系统一般都是开环运行。所以开环点的设置能保证单电源网络两端断路器不会同时断开，提高供电可靠性。而找出开环点的方法在本文中将不做赘述，本人经论证过后选择无功功率分界点作为正常开环点。1.2 供配电技术的进展首先，随着经济的进展，国家在城市乡村电网建设和改造中，要求高压电直接进入负荷中...
