井点降水之轻型井点降水

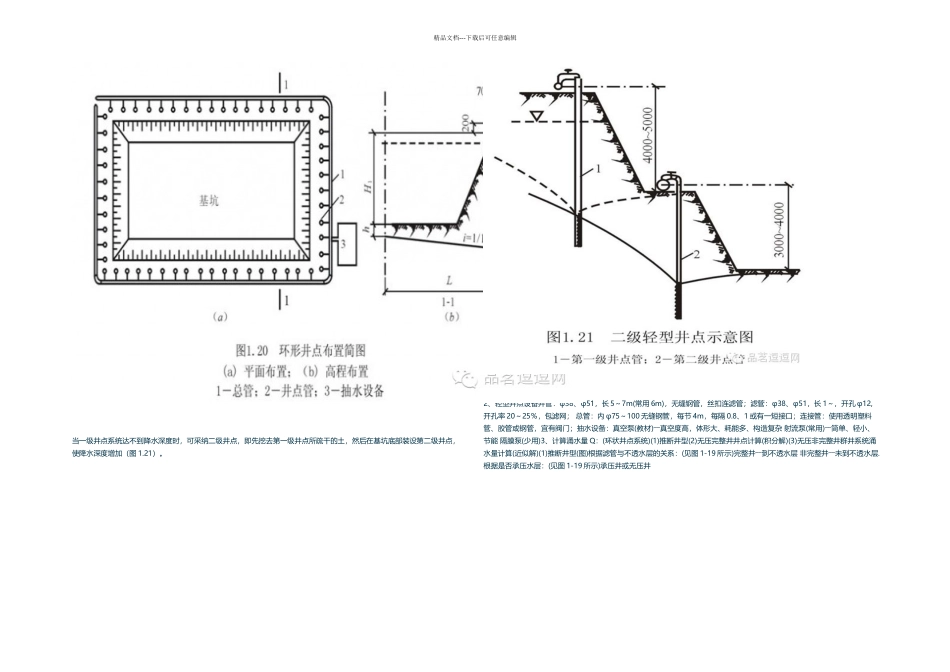

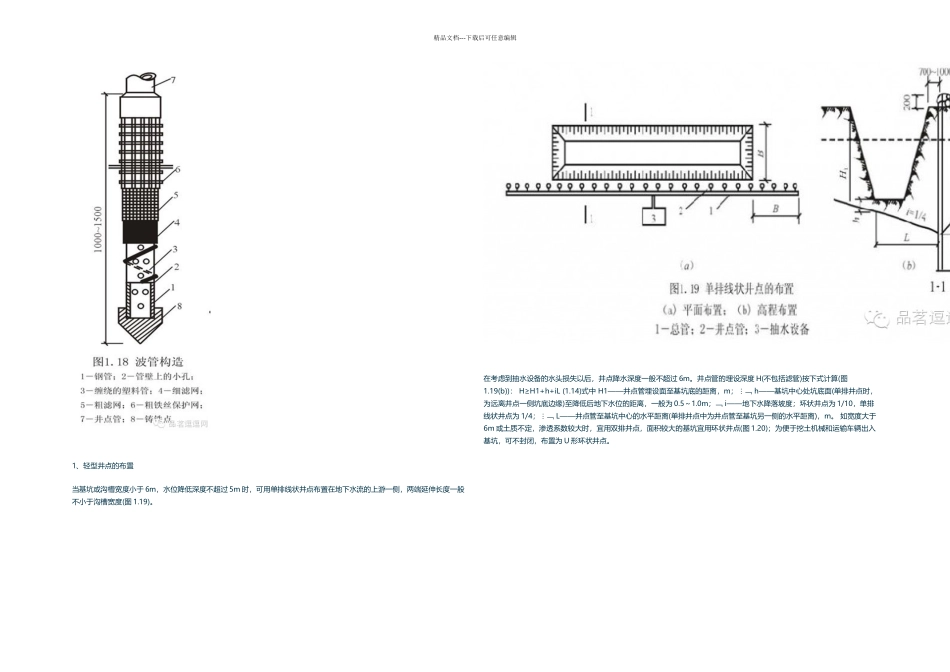

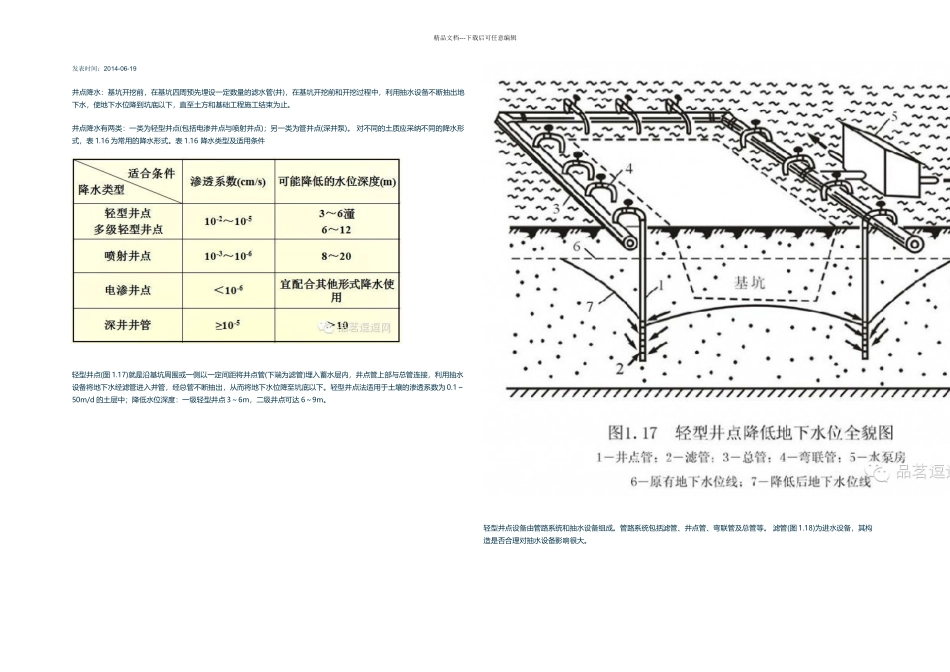

精品文档---下载后可任意编辑发表时间：2014-06-19井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。井点降水有两类：一类为轻型井点(包括电渗井点与喷射井点)；另一类为管井点(深井泵)。 对不同的土质应采纳不同的降水形式，表 1.16 为常用的降水形式。表 1.16 降水类型及适用条件轻型井点(图 1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。轻型井点法适用于土壤的渗透系数为 0.1～50m/d 的土层中；降低水位深度：一级轻型井点 3～6m，二级井点可达 6～9m。轻型井点设备由管路系统和抽水设备组成。管路系统包括滤管、井点管、弯联管及总管等。 滤管(图 1.18)为进水设备，其构造是否合理对抽水设备影响很大。精品文档---下载后可任意编辑1、轻型井点的布置当基坑或沟槽宽度小于 6m，水位降低深度不超过 5m 时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度(图 1.19)。在考虑到抽水设备的水头损失以后，井点降水深度一般不超过 6m。井点管的埋设深度 H(不包括滤管)按下式计算(图1.19(b))： H≥H1+h+iL (1.14)式中 H1——井点管埋设面至基坑底的距离，m； h——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为 0.5～1.0m； i——地下水降落坡度；环状井点为 1/10，单排线状井点为 1/4； L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m。 如宽度大于6m 或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点(图 1.20)；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为 U 形环状井点。精品文档---下载后可任意编辑当一级井点系统达不到降水深度时，可采纳二级井点，即先挖去第一级井点所疏干的土，然后在基坑底部装设第二级井点，使降水深度增加（图 1.21）。2、轻型井点设备井管：φ38、φ51，长 5～7m(常用 6m)，无缝钢管，丝扣连滤管；滤管：φ38、φ51，长 1～，开孔 φ12,开孔率 20～25％，包滤网； 总管：内 φ75～100 无缝钢管，每节 4m，每隔 0.8、1 或有一短接口；连接管：使用透明塑...
