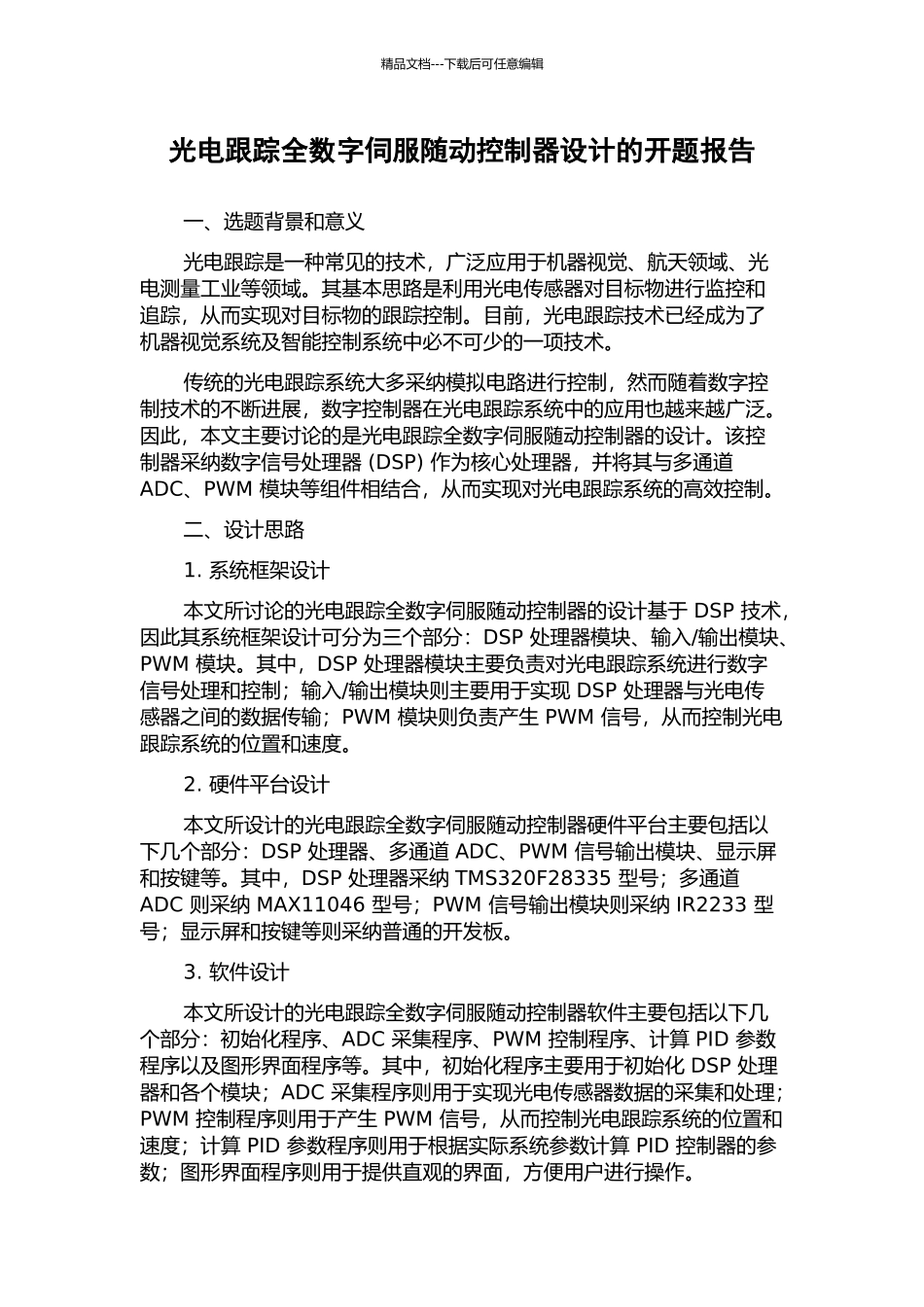

精品文档---下载后可任意编辑光电跟踪全数字伺服随动控制器设计的开题报告一、选题背景和意义光电跟踪是一种常见的技术，广泛应用于机器视觉、航天领域、光电测量工业等领域。其基本思路是利用光电传感器对目标物进行监控和追踪，从而实现对目标物的跟踪控制。目前，光电跟踪技术已经成为了机器视觉系统及智能控制系统中必不可少的一项技术。传统的光电跟踪系统大多采纳模拟电路进行控制，然而随着数字控制技术的不断进展，数字控制器在光电跟踪系统中的应用也越来越广泛。因此，本文主要讨论的是光电跟踪全数字伺服随动控制器的设计。该控制器采纳数字信号处理器 (DSP) 作为核心处理器，并将其与多通道 ADC、PWM 模块等组件相结合，从而实现对光电跟踪系统的高效控制。二、设计思路1. 系统框架设计本文所讨论的光电跟踪全数字伺服随动控制器的设计基于 DSP 技术，因此其系统框架设计可分为三个部分：DSP 处理器模块、输入/输出模块、PWM 模块。其中，DSP 处理器模块主要负责对光电跟踪系统进行数字信号处理和控制；输入/输出模块则主要用于实现 DSP 处理器与光电传感器之间的数据传输；PWM 模块则负责产生 PWM 信号，从而控制光电跟踪系统的位置和速度。2. 硬件平台设计本文所设计的光电跟踪全数字伺服随动控制器硬件平台主要包括以下几个部分：DSP 处理器、多通道 ADC、PWM 信号输出模块、显示屏和按键等。其中，DSP 处理器采纳 TMS320F28335 型号；多通道 ADC 则采纳 MAX11046 型号；PWM 信号输出模块则采纳 IR2233 型号；显示屏和按键等则采纳普通的开发板。3. 软件设计本文所设计的光电跟踪全数字伺服随动控制器软件主要包括以下几个部分：初始化程序、ADC 采集程序、PWM 控制程序、计算 PID 参数程序以及图形界面程序等。其中，初始化程序主要用于初始化 DSP 处理器和各个模块；ADC 采集程序则用于实现光电传感器数据的采集和处理；PWM 控制程序则用于产生 PWM 信号，从而控制光电跟踪系统的位置和速度；计算 PID 参数程序则用于根据实际系统参数计算 PID 控制器的参数；图形界面程序则用于提供直观的界面，方便用户进行操作。精品文档---下载后可任意编辑三、预期目标本文主要讨论的是光电跟踪全数字伺服随动控制器的设计，其预期目标如下：1. 设计并实现一个光电跟踪全数字伺服随动控制器系统并进行调试；2. 实现系统的基本控制功能，包括位置跟踪、速度控制、PID 调节等；3. 较好地解决系统的精度问题，确保光电跟踪系统的控制精度和稳定性；4. 完成系统的优化和扩展，提高系统的可靠性、稳定性和适用性。
