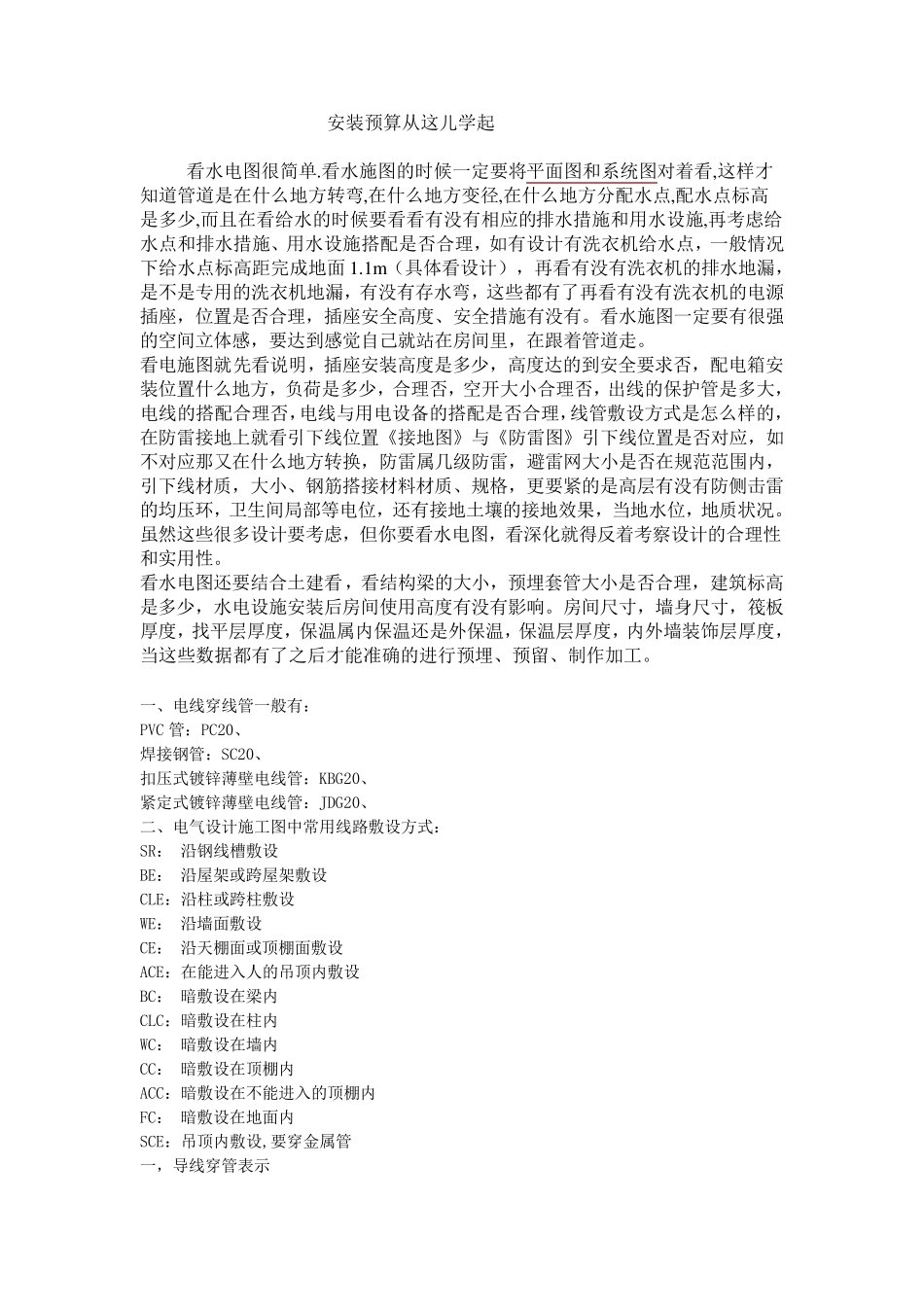

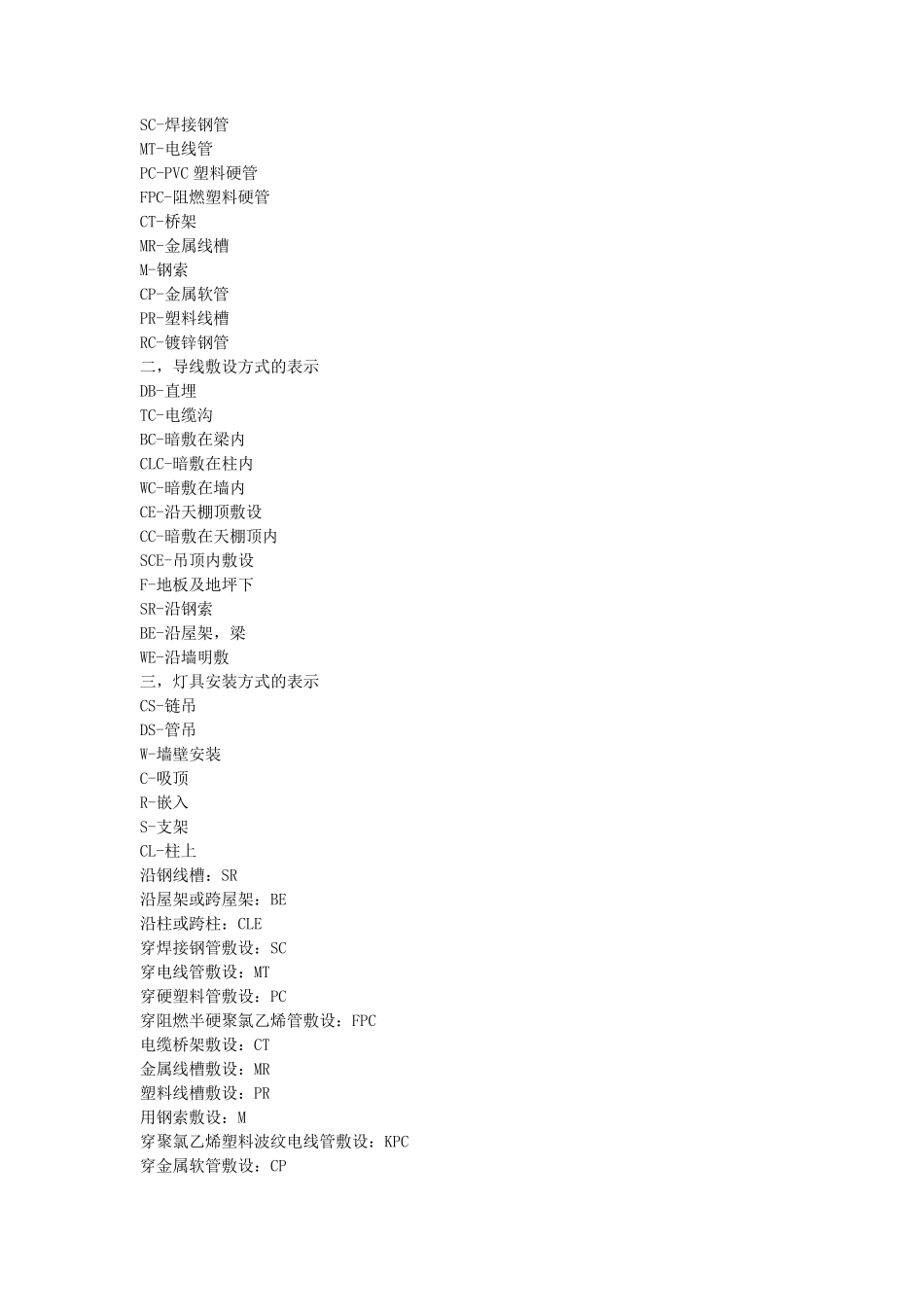

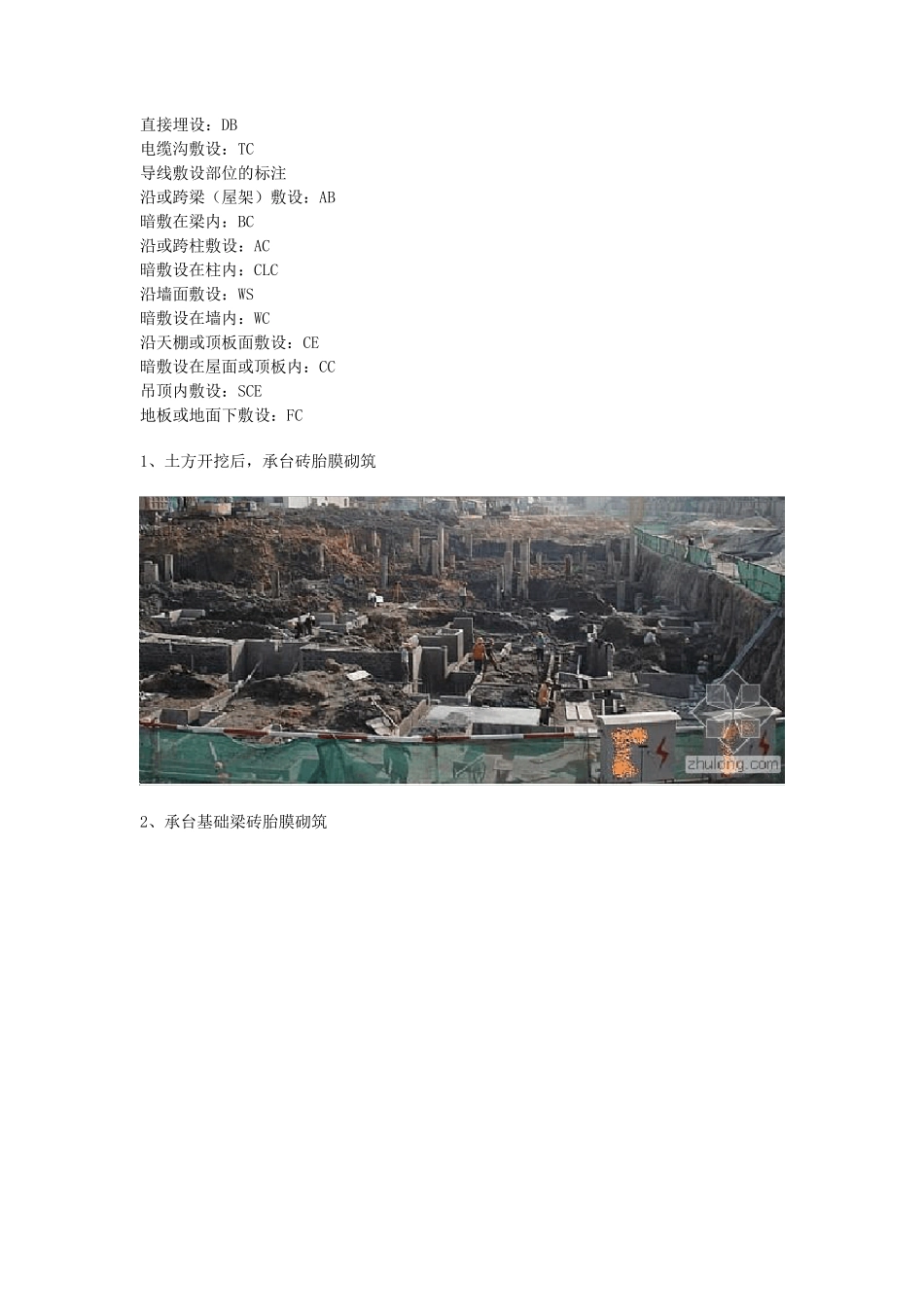

安装预算从这儿学起 看水电图很简单.看水施图的时候一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m （具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。 看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢 筋 搭接材料 材质、规格 ，更 要紧 的是高层 有没有防侧 击 雷的均 压 环 ，卫 生 间局 部 等 电位，还 有接地土 壤 的接地效 果 ，当 地水位，地质状 况。虽 然 这些很多设计要考虑，但 你 要看水电图，看深 化 就得 反 着考察 设计的合理性和实 用性 。 看水电图还 要结 合土 建 看，看结 构 梁 的大小，预埋 套 管大小是否合理，建 筑 标高是多少，水电设施安装后 房间使 用高度有没有影 响 。房间尺 寸 ，墙 身 尺 寸 ，筏 板厚 度，找 平层 厚 度，保温 属内保温 还 是外 保温 ，保温 层 厚 度，内外 墙 装饰 层 厚 度，当 这些数 据 都有了之 后 才能 准 确 的进 行 预埋 、预留 、制 作 加 工 。 一、电线穿 线管一般有： PVC 管： PC20、 焊 接钢 管： SC20、 扣 压 式镀 锌 薄 壁 电线管： KBG20、 紧 定式镀 锌 薄 壁 电线管： JDG20、 二 、电气 设计施工 图中 常 用线路 敷设方式： SR： 沿 钢 线槽 敷设 BE： 沿 屋 架 或 跨 屋 架 敷设 CLE： 沿 柱 或 跨 柱 敷设 WE： 沿 墙 面敷设 CE： 沿 天 棚 面或 顶 棚 面敷设 ACE： 在能 进 入 人 的吊 顶 ...
