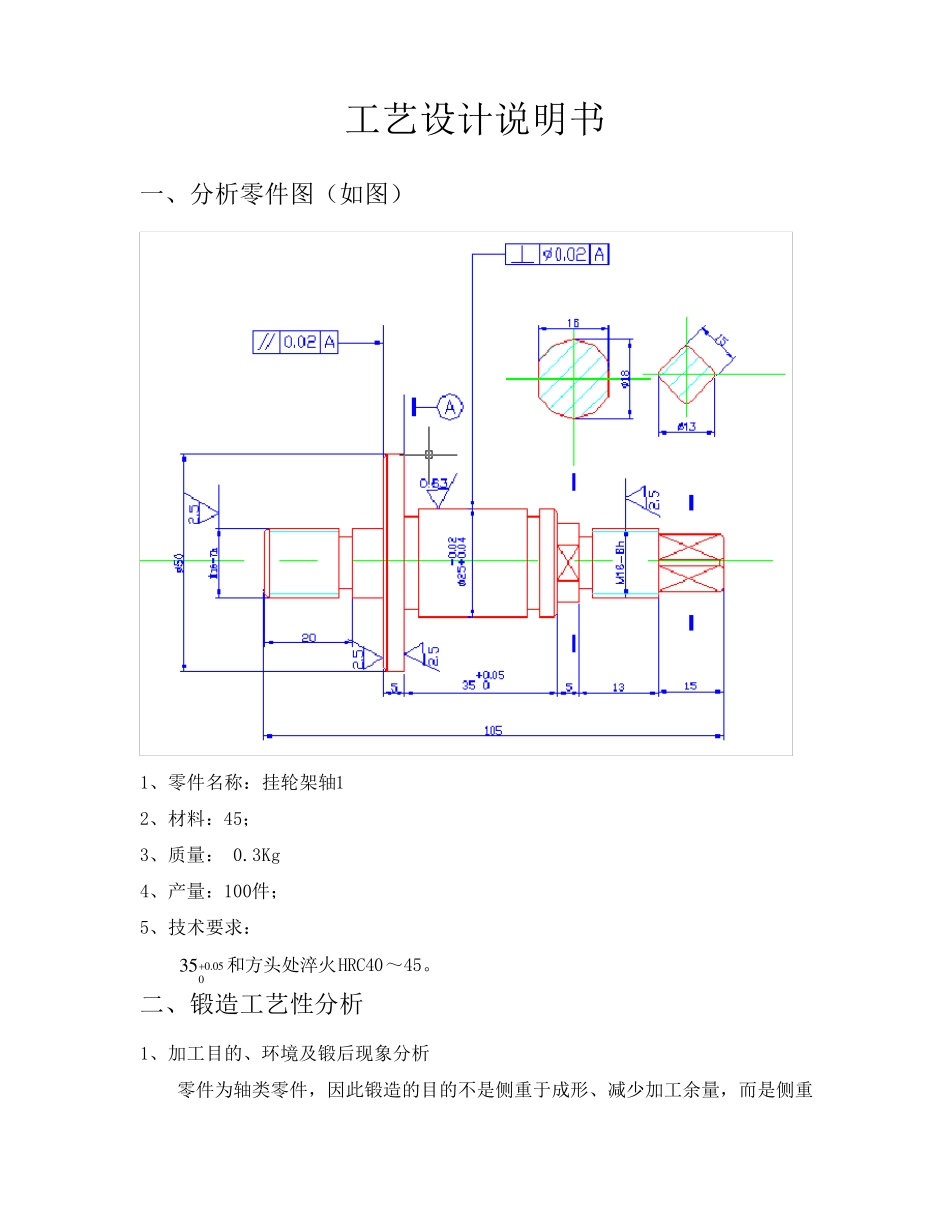

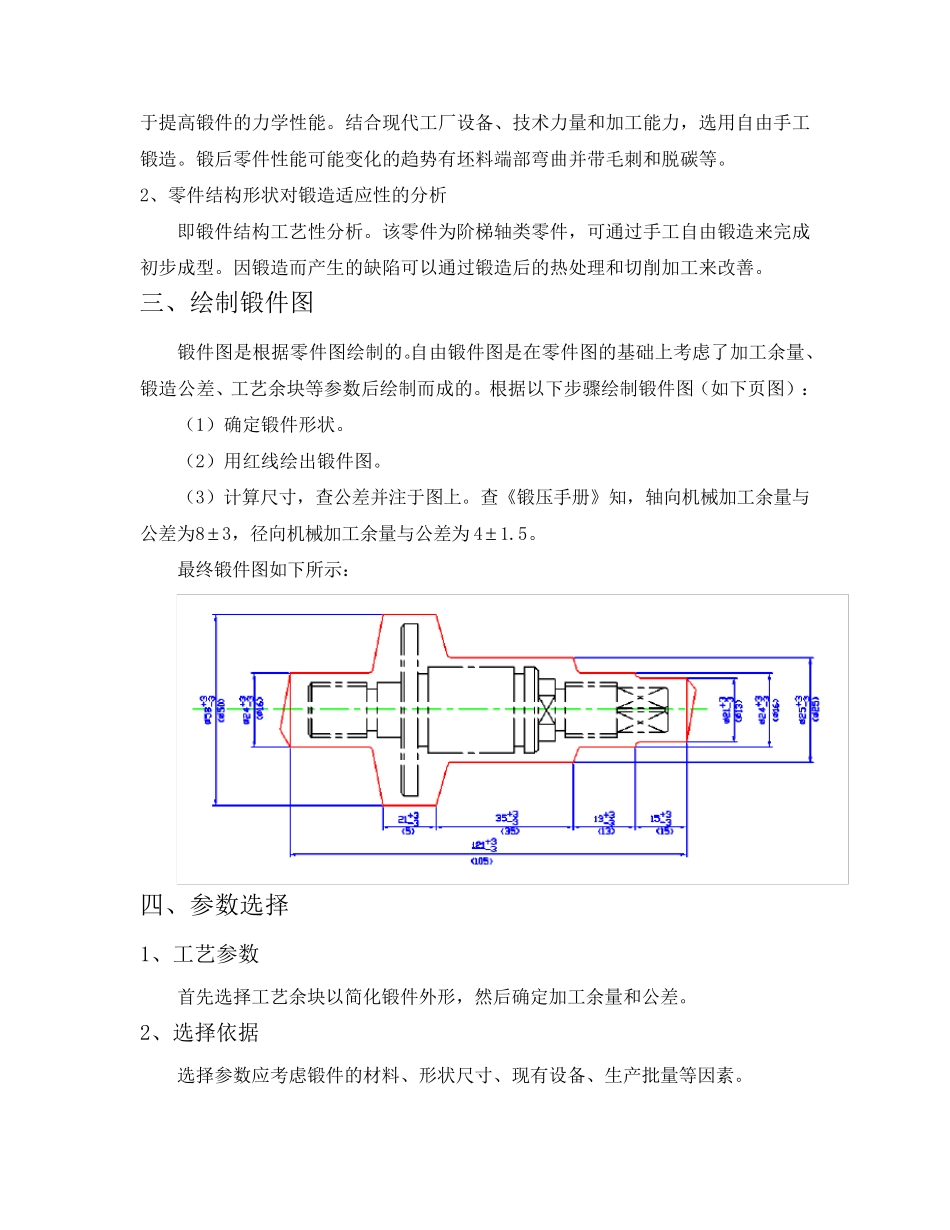

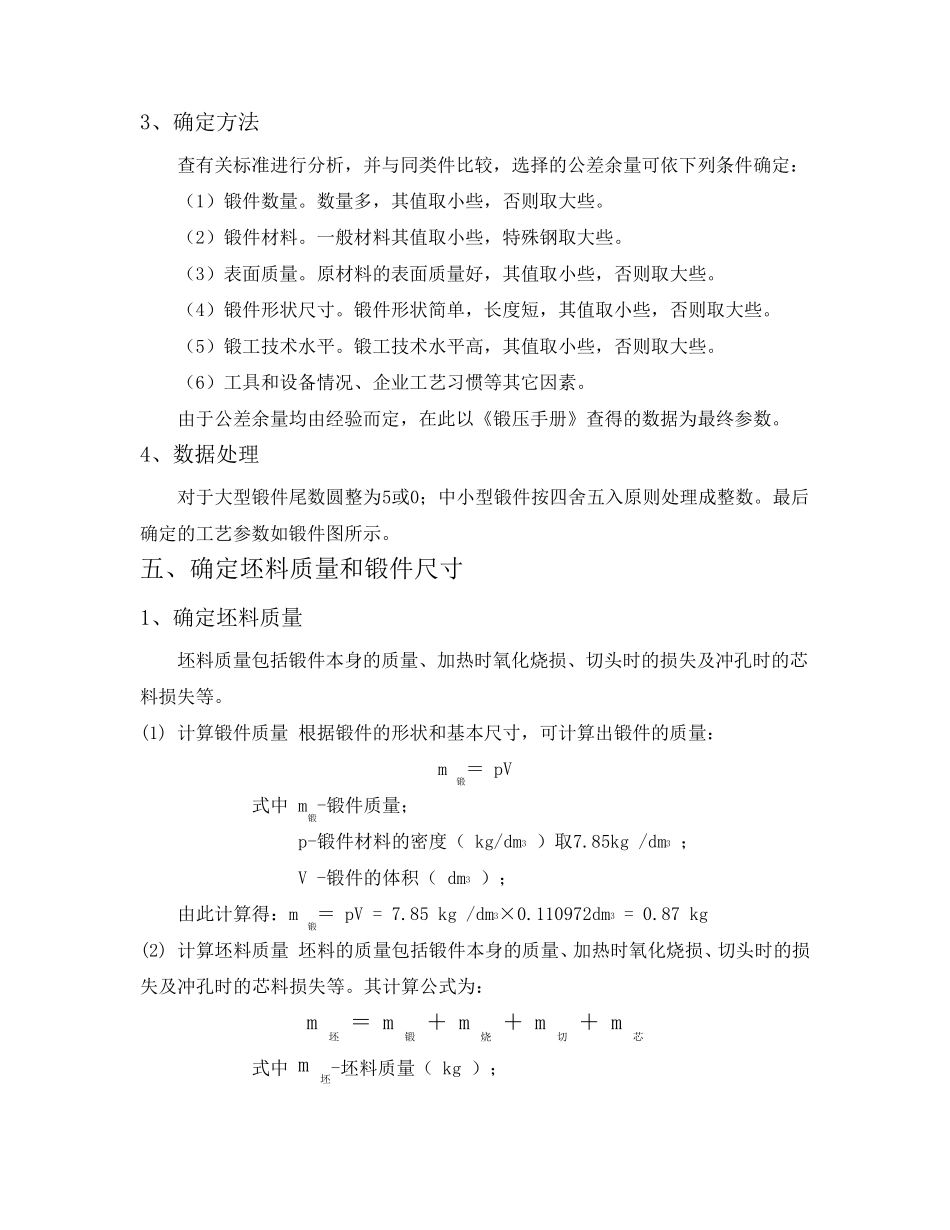

工艺设计说明书 一、分析零件图（如图） 1、零件名称：挂轮架轴1 2、材料：45； 3、质量： 0.3Kg 4、产量：100件； 5、技术要求： 0 5.003 5 和方头处淬火HRC40～45。 二、锻造工艺性分析 1、加工目的、环境及锻后现象分析 零件为轴类零件，因此锻造的目的不是侧重于成形、减少加工余量，而是侧重于提高锻件的力学性能。结合现代工厂设备、技术力量和加工能力，选用自由手工锻造。锻后零件性能可能变化的趋势有坯料端部弯曲并带毛刺和脱碳等。 2、零件结构形状对锻造适应性的分析 即锻件结构工艺性分析。该零件为阶梯轴类零件，可通过手工自由锻造来完成初步成型。因锻造而产生的缺陷可以通过锻造后的热处理和切削加工来改善。 三、绘制锻件图 锻件图是根据零件图绘制的。自由锻件图是在零件图的基础上考虑了加工余量、锻造公差、工艺余块等参数后绘制而成的。根据以下步骤绘制锻件图（如下页图）： （1）确定锻件形状。 （2）用红线绘出锻件图。 （3）计算尺寸，查公差并注于图上。查《锻压手册》知，轴向机械加工余量与公差为8 3，径向机械加工余量与公差为 4 1.5。 最终锻件图如下所示： 四、参数选择 1、工艺参数 首先选择工艺余块以简化锻件外形，然后确定加工余量和公差。 2、选择依据 选择参数应考虑锻件的材料、形状尺寸、现有设备、生产批量等因素。 3、 确 定 方 法 查 有 关 标 准 进 行 分 析 ， 并 与 同 类 件 比 较 ， 选 择 的 公 差 余 量 可 依 下 列 条 件 确 定 ： （ 1） 锻 件 数 量 。 数 量 多 ， 其 值 取 小 些 ， 否 则 取 大 些 。 （ 2） 锻 件 材 料 。 一 般 材 料 其 值 取 小 些 ， 特 殊 钢 取 大 些 。 （ 3） 表 面 质 量 。 原 材 料 的 表 面 质 量 好 ， 其 值 取 小 些 ， 否 则 取 大 些 。 （ 4） 锻 件 形 状 尺 寸 。 锻 件 形 状 简 单 ， 长 度 短 ， 其 值 取 小 些 ， 否 则 取 大 些 。 （ 5） 锻 工 技 术 水 平 。 锻 工 技 术 水 平 高 ， 其 值 取 小 些 ， 否 则 取 大 些 。 （ 6） 工 具 和 设 备 情 况 、 企 业 工 艺 习 惯 等 其 它 因 素 。 由 于 公 差 余 量 均 由 经 验 而 定 ， 在 此 以 《 锻 压 手...
