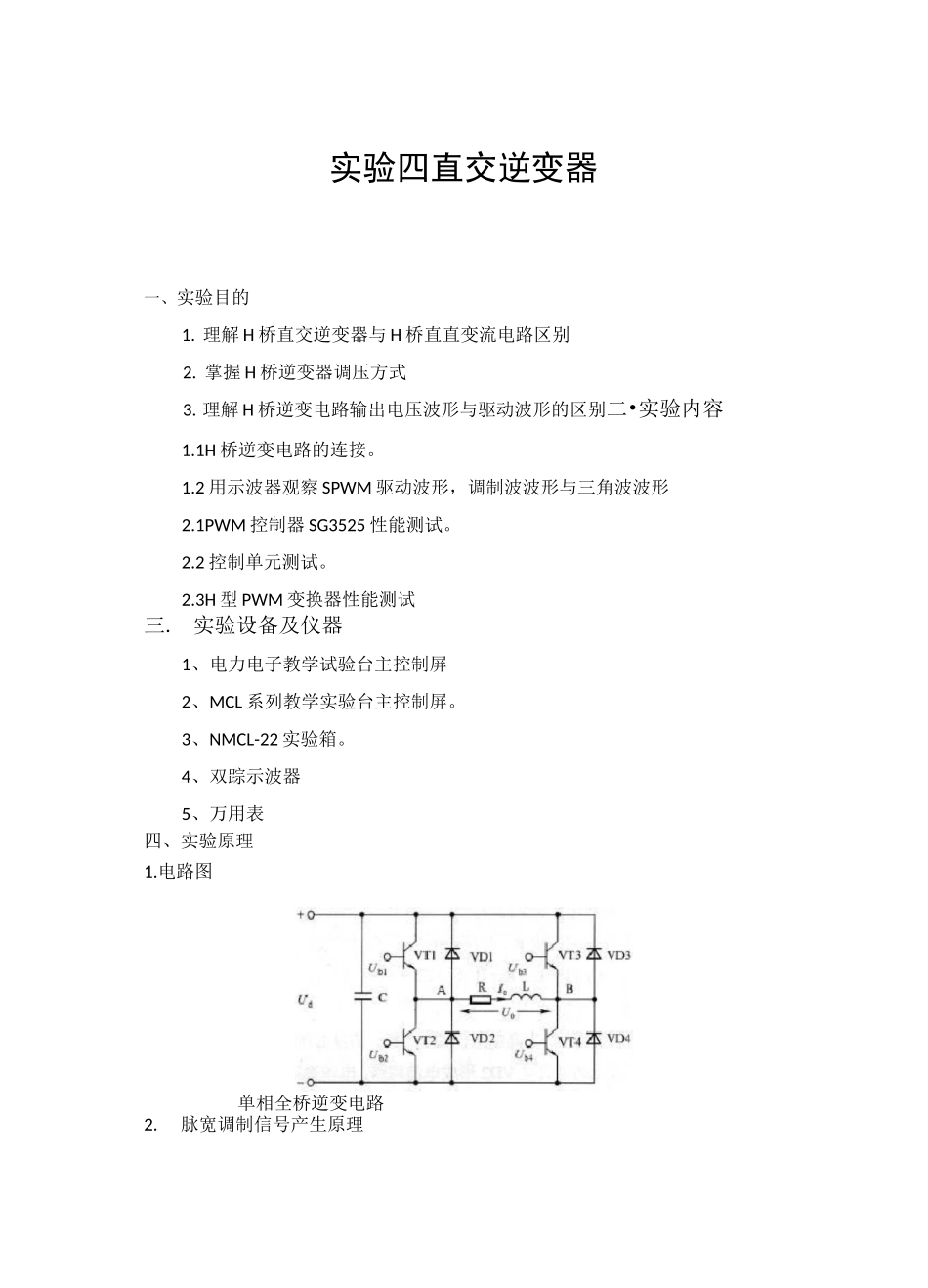

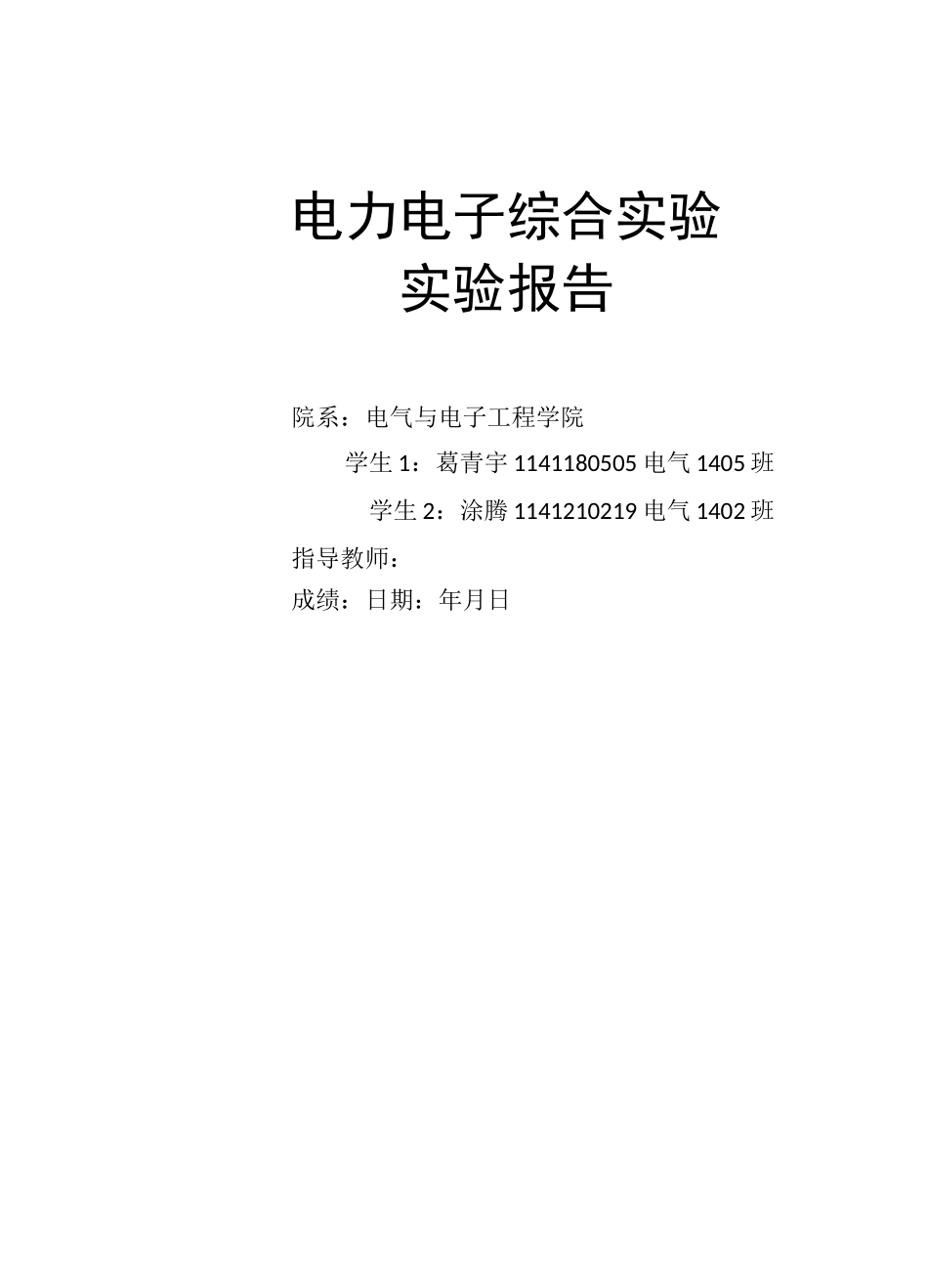

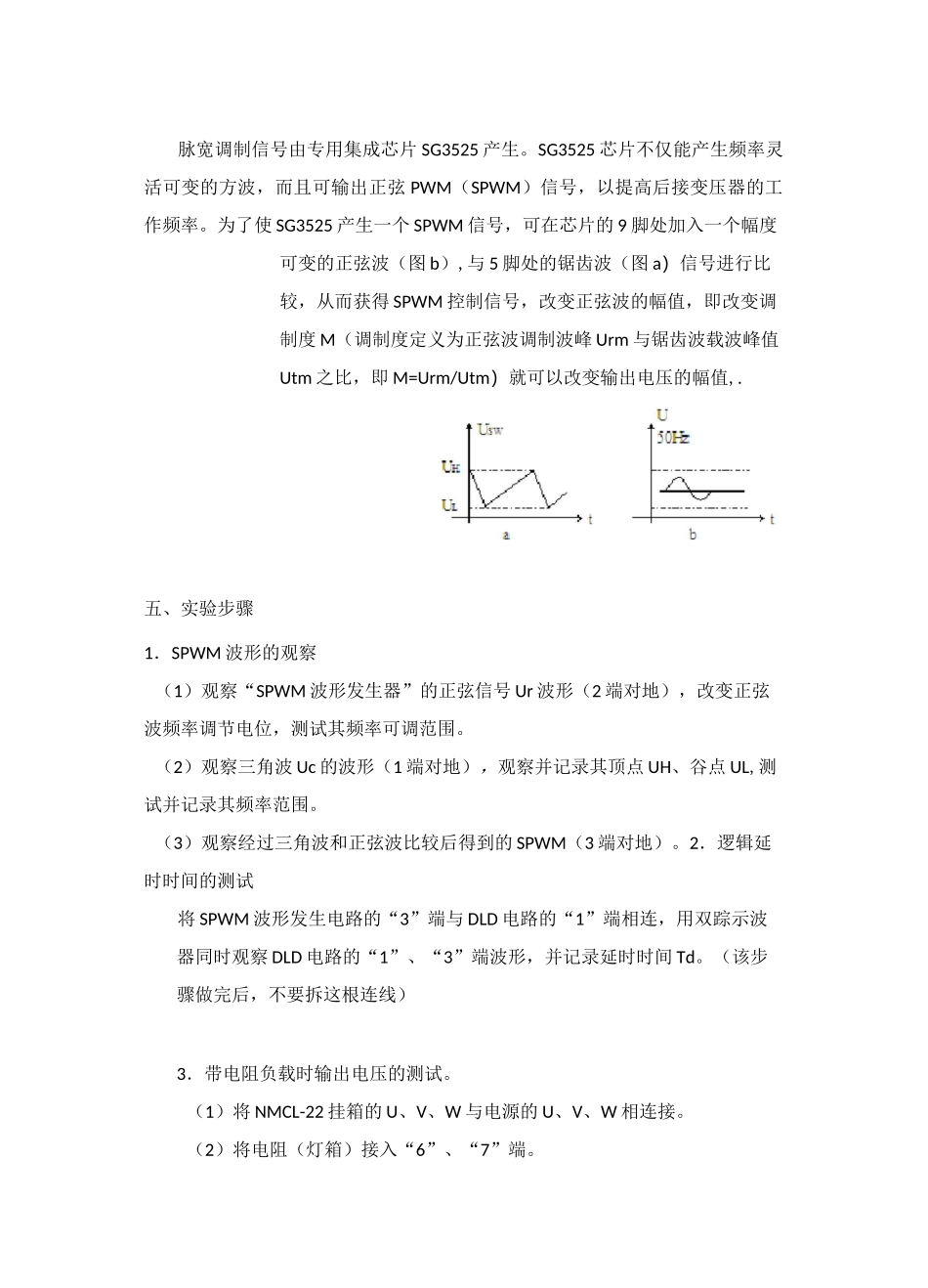

电力电子综合实验实验报告院系:电气与电子工程学院学生 1:葛青宇 1141180505 电气 1405 班学生 2:涂腾 1141210219 电气 1402 班指导教师:成绩:日期:年月日实验四直交逆变器一、实验目的1. 理解 H 桥直交逆变器与 H 桥直直变流电路区别2. 掌握 H 桥逆变器调压方式3. 理解 H 桥逆变电路输出电压波形与驱动波形的区别二•实验内容1.1H 桥逆变电路的连接。1.2 用示波器观察 SPWM 驱动波形,调制波波形与三角波波形2.1PWM 控制器 SG3525 性能测试。2.2 控制单元测试。2.3H 型 PWM 变换器性能测试三.实验设备及仪器1、电力电子教学试验台主控制屏2、MCL 系列教学实验台主控制屏。3、NMCL-22 实验箱。4、双踪示波器5、万用表四、实验原理1.电路图单相全桥逆变电路2.脉宽调制信号产生原理脉宽调制信号由专用集成芯片 SG3525 产生。SG3525 芯片不仅能产生频率灵活可变的方波,而且可输出正弦 PWM(SPWM)信号,以提高后接变压器的工作频率。为了使 SG3525 产生一个 SPWM 信号,可在芯片的 9 脚处加入一个幅度可变的正弦波(图 b),与 5 脚处的锯齿波(图 a)信号进行比较,从而获得 SPWM 控制信号,改变正弦波的幅值,即改变调制度 M(调制度定义为正弦波调制波峰 Urm 与锯齿波载波峰值Utm 之比,即 M=Urm/Utm)就可以改变输出电压的幅值,.五、实验步骤1.SPWM 波形的观察(1)观察“SPWM 波形发生器”的正弦信号 Ur 波形(2 端对地),改变正弦波频率调节电位,测试其频率可调范围。(2)观察三角波 Uc 的波形(1 端对地),观察并记录其顶点 UH、谷点 UL,测试并记录其频率范围。(3)观察经过三角波和正弦波比较后得到的 SPWM(3 端对地)。2.逻辑延时时间的测试将 SPWM 波形发生电路的“3”端与 DLD 电路的“1”端相连,用双踪示波器同时观察 DLD 电路的“1”、“3”端波形,并记录延时时间 Td。(该步骤做完后,不要拆这根连线)3.带电阻负载时输出电压的测试。(1)将 NMCL-22 挂箱的 U、V、W 与电源的 U、V、W 相连接。(2)将电阻(灯箱)接入“6”、“7”端。(3)合上主电路电源,观察并记录负载电压的波形,记录其幅值。注意:为便于观察输出的电压波形,需要把三角波频率调至最低,把正弦波频率调至最高。将示波器的扫描周期调至 2ms,按“stop”按钮将波形定住。此时调整示波器的扫描周期,观看波形局部变化,是否能看到等幅不等宽的波形。(4)测试...
