EMP电磁脉冲

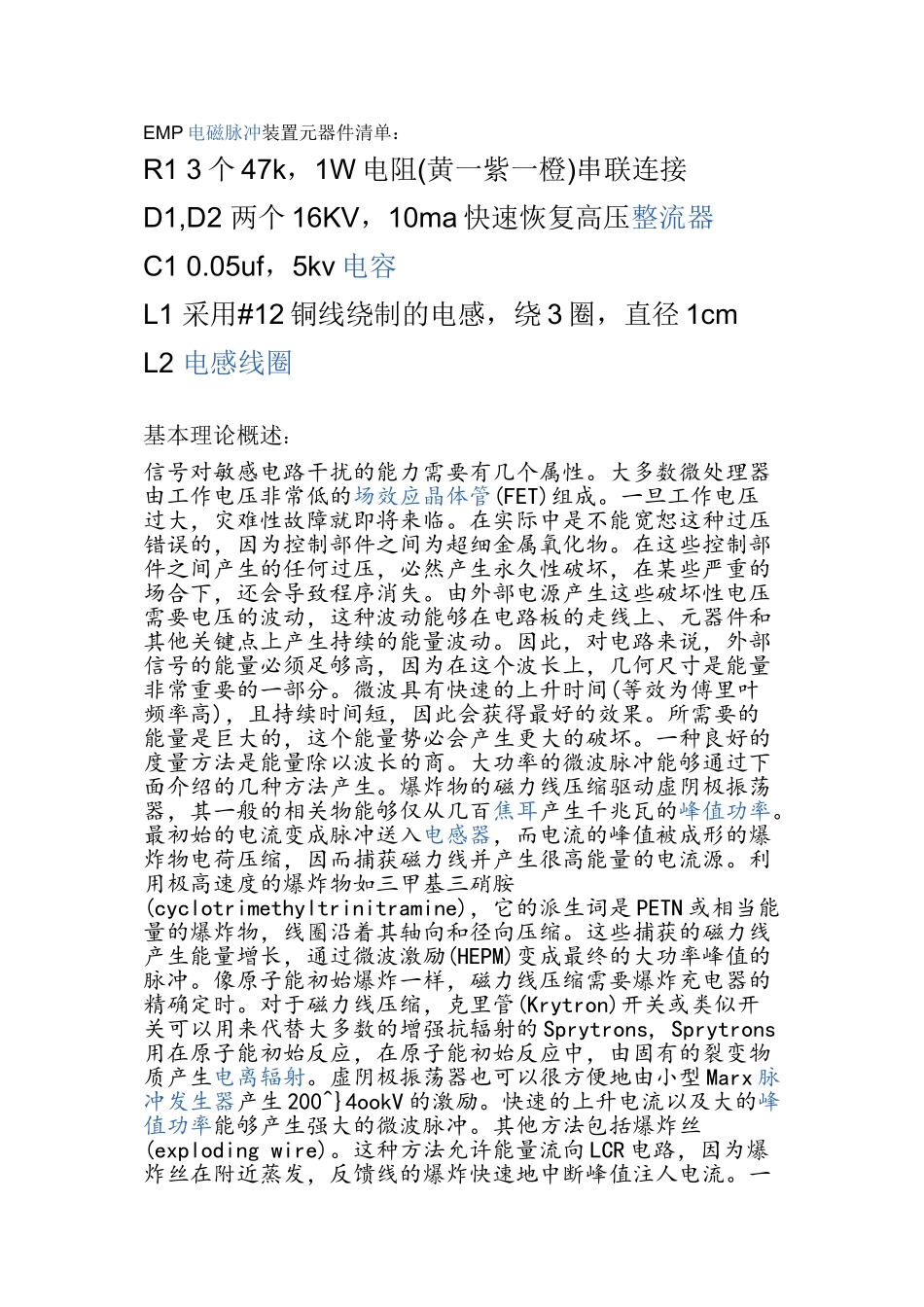

EMP 电磁脉冲装置元器件清单：R1 3 个 47k，1W 电阻(黄一紫一橙)串联连接D1,D2 两个 16KV，10ma 快速恢复高压整流器C1 0.05uf，5kv 电容L1 采用#12 铜线绕制的电感，绕 3 圈，直径 1cmL2 电感线圈基本理论概述：信号对敏感电路干扰的能力需要有几个属性。大多数微处理器由工作电压非常低的场效应晶体管(FET)组成。一旦工作电压过大，灾难性故障就即将来临。在实际中是不能宽恕这种过压错误的，因为控制部件之间为超细金属氧化物。在这些控制部件之间产生的任何过压，必然产生永久性破坏，在某些严重的场合下，还会导致程序消失。由外部电源产生这些破坏性电压需要电压的波动，这种波动能够在电路板的走线上、元器件和其他关键点上产生持续的能量波动。因此，对电路来说，外部信号的能量必须足够高，因为在这个波长上，几何尺寸是能量非常重要的一部分。微波具有快速的上升时间(等效为傅里叶频率高)，且持续时间短，因此会获得最好的效果。所需要的能量是巨大的，这个能量势必会产生更大的破坏。一种良好的度量方法是能量除以波长的商。大功率的微波脉冲能够通过下面介绍的几种方法产生。爆炸物的磁力线压缩驱动虚阴极振荡器，其一般的相关物能够仅从几百焦耳产生千兆瓦的峰值功率。最初始的电流变成脉冲送入电感器，而电流的峰值被成形的爆炸物电荷压缩，因而捕获磁力线并产生很高能量的电流源。利用极高速度的爆炸物如三甲基三硝胺(cyclotrimethyltrinitramine)，它的派生词是 PETN 或相当能量的爆炸物，线圈沿着其轴向和径向压缩。这些捕获的磁力线产生能量增长，通过微波激励(HEPM)变成最终的大功率峰值的脉冲。像原子能初始爆炸一样，磁力线压缩需要爆炸充电器的精确定时。对于磁力线压缩，克里管(Krytron)开关或类似开关可以用来代替大多数的增强抗辐射的 Sprytrons, Sprytrons用在原子能初始反应，在原子能初始反应中，由固有的裂变物质产生电离辐射。虚阴极振荡器也可以很方便地由小型 Marx 脉冲发生器产生 200^}4ookV 的激励。快速的上升电流以及大的峰值功率能够产生强大的微波脉冲。其他方法包括爆炸丝(exploding wire)。这种方法允许能量流向 LCR 电路，因为爆炸丝在附近蒸发，反馈线的爆炸快速地中断峰值注人电流。一个上升速度很快、能量非常大的脉冲就产生了，这种方法能够产生电磁脉冲(EMP) e 微波脉冲对于破坏敏感电子电路是一个非常优秀的候选者。这个表达式意味着在放电电路中没有电阻(R)，这只是...
