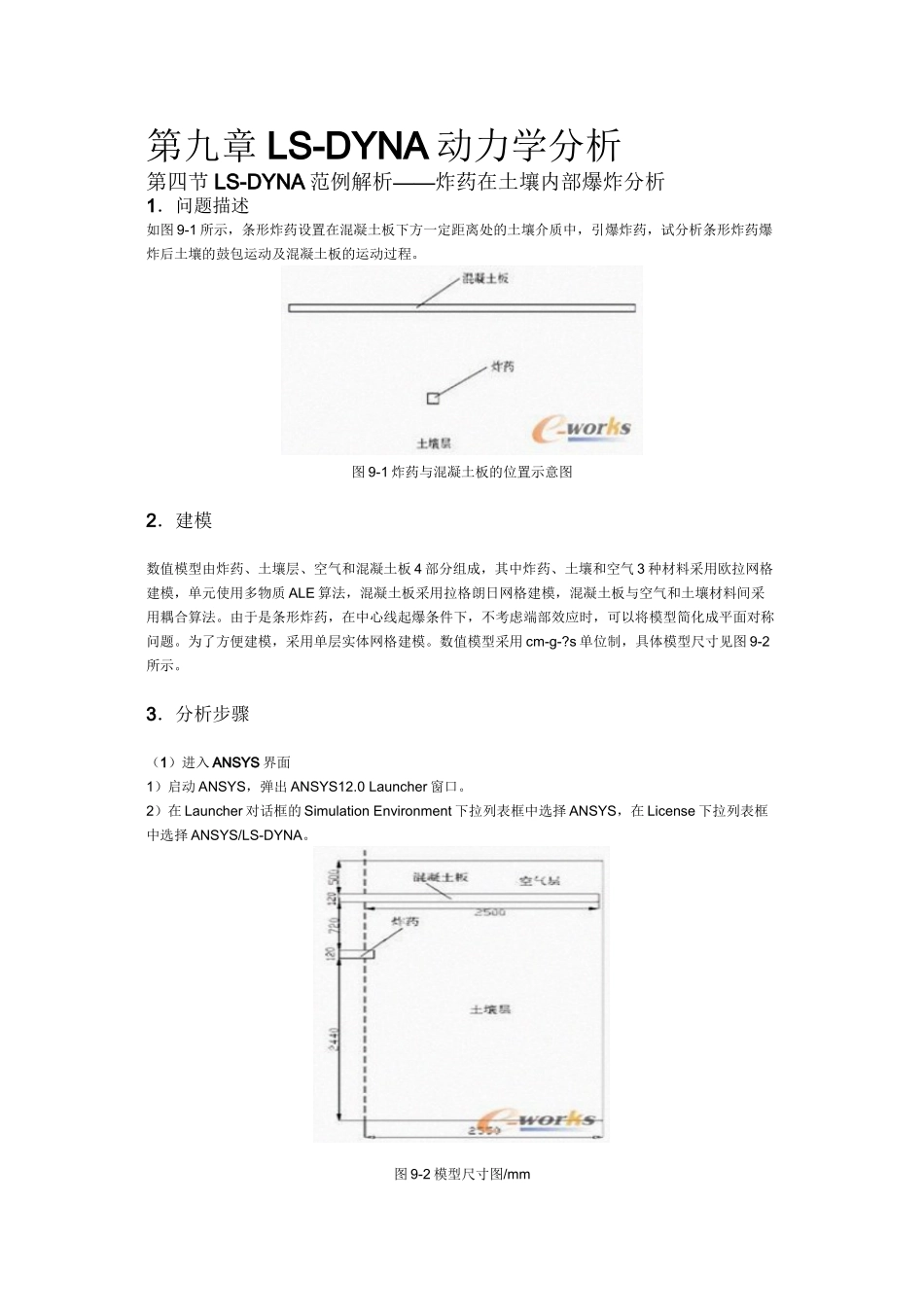

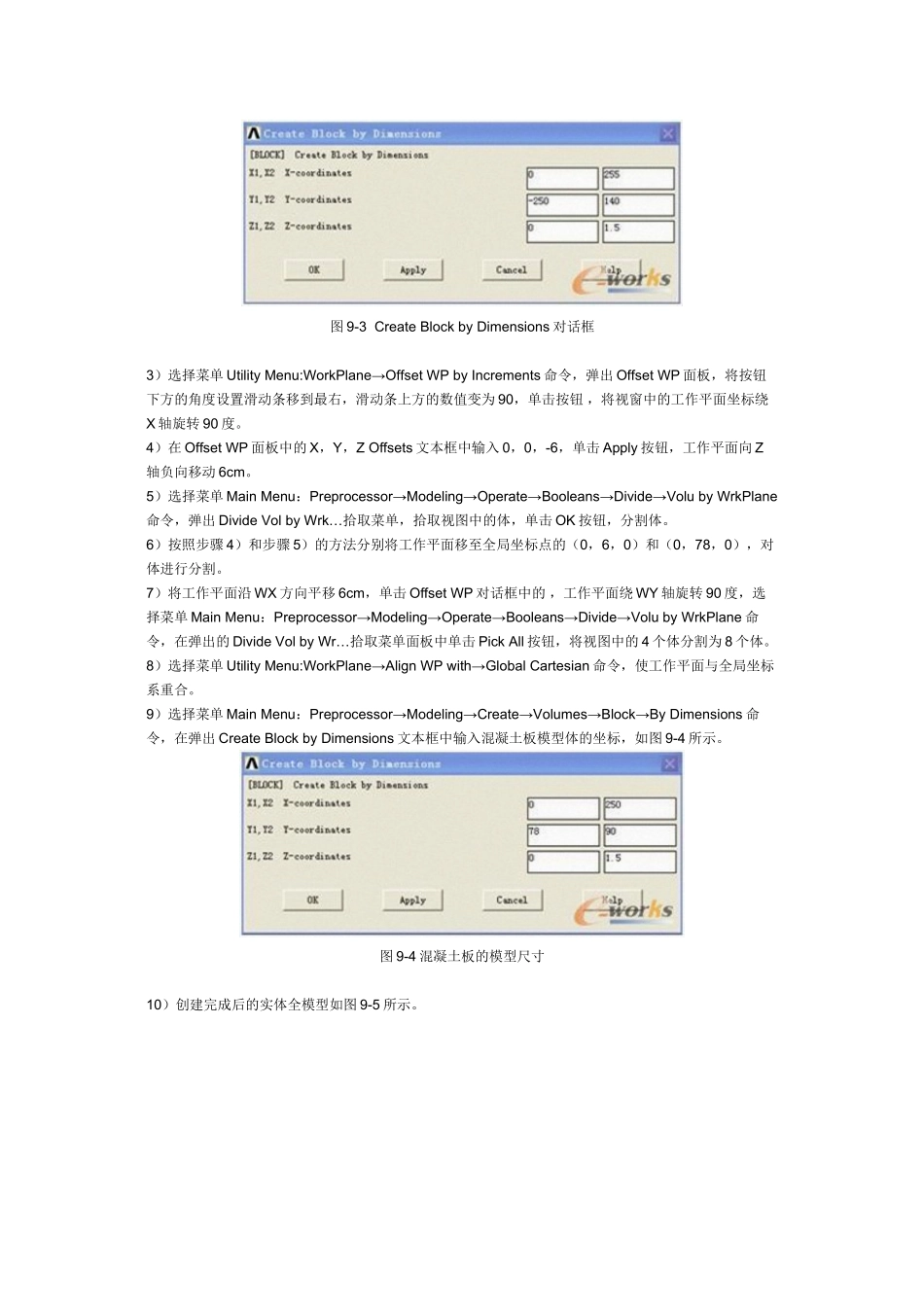

第九章 LS-DYNA 动力学分析 第四节 LS-DYNA——范例解析炸药在土壤内部爆炸分析1.问题描述如图 9-1 所示,条形炸药设置在混凝土板下方一定距离处的土壤介质中,引爆炸药,试分析条形炸药爆炸后土壤的鼓包运动及混凝土板的运动过程。图 9-1 炸药与混凝土板的位置示意图2.建模数值模型由炸药、土壤层、空气和混凝土板 4 部分组成,其中炸药、土壤和空气 3 种材料采用欧拉网格建模,单元使用多物质 ALE 算法,混凝土板采用拉格朗日网格建模,混凝土板与空气和土壤材料间采用耦合算法。由于是条形炸药,在中心线起爆条件下,不考虑端部效应时,可以将模型简化成平面对称问题。为了方便建模,采用单层实体网格建模。数值模型采用 cm-g-?s 单位制,具体模型尺寸见图 9-2所示。3.分析步骤(1)进入 ANSYS 界面1)启动 ANSYS,弹出 ANSYS12.0 Launcher 窗口。2)在 Launcher 对话框的 Simulation Environment 下拉列表框中选择 ANSYS,在 License 下拉列表框中选择 ANSYS/LS-DYNA。图 9-2 模型尺寸图/mm3)在 File Management 对话框的 Working Directory 文本框中输入 E:\explosion_undergro-und 作为工作目录(假设工作目录为 E 盘),在 Job Name 文本框中输入 explosion_underground 作为工作文件名,其他选项用默认值。单击 Run 按钮,运行 ANSYS 程序,进入 ANSYS 的操作界面。(2)选择单元类型1)选择菜单 Main Menu:Preprocessor→Element Type→Add/Edit/Delete 命令,弹出 Element Types对话框。2)单击 Add 按钮,出现 Library of Element Types 对话框,在 Library of Element Types 下拉列表中选择 LS-DYNA Explicit 和 3D SOLID164,单击 OK 按钮关闭对话框。3)单击 Element Types 对话框上的 Close 按钮,关闭对话框。(3)定义材料性能参数1)选择菜单 Main Menu:Preprocessor→Material Props→Material Models 命令,弹出 Define Material Model Behavior 对话框。2)选择菜单 LS-DYNA→Equation of State→Gruneisen→Null 命令,弹出 Null Properties for Material Number 1 对话框。在文本框中,输入以下数据:DENS=0.99821;C=1.647;S1=1.921;S2=-0.096;GAMAO=0.35。其余选项采用默认值。输入完成后单击 OK 按钮关闭对话框。3)在 Define Material Model Behavior 对话框中单击 Material→New Model...
