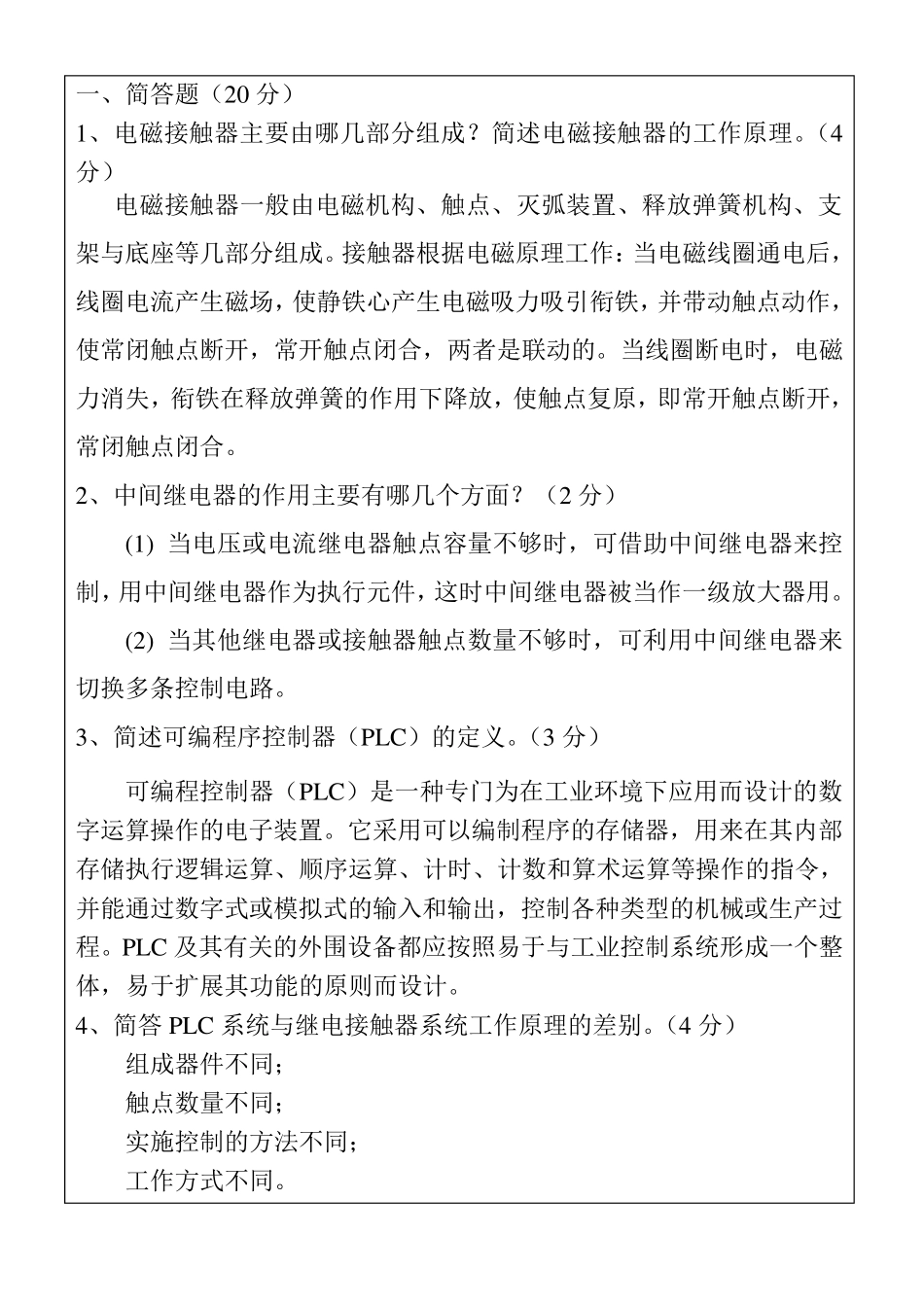

一、简答题（20 分） 1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。（4分） 电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。 2、中间继电器的作用主要有哪几个方面？（2 分） (1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。 (2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。 3、简述可编程序控制器（PLC）的定义。（3 分） 可编程控制器（PLC）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。 4、简答 PLC 系统与继电接触器系统工作原理的差别。（4 分） 组成器件不同； 触点数量不同； 实施控制的方法不同； 工作方式不同。 燕山大学试卷 密 封 线 共 1 1 页 第 2 页 题号 一 二 三 四 五 总分 分数 5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示，其中常见的器件状态有哪些？（4 分） 1) 继电器和接触器的线圈在非激励状态。 2) 断路器和隔离开关在断开位置。 3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。 4) 机械操作开关和按钮在非工作状态或不受力状态。 5) 保护类元器件处在设备正常工作状态，特别情况在图样上加以说明。 6、简答三菱 FX2N 系列 PLC 的 STL 步进梯形指令有什么特点？（3 分） 转移源自动复位； 允许双重输出； 主控功能。 二、填空题（每空 0.5 分，共 27 分） 1、接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为 交流 接触器和 直流 接触器。 2、时间继电器按延时的方式可分为 通电延时型 、 断电延时型 和...
