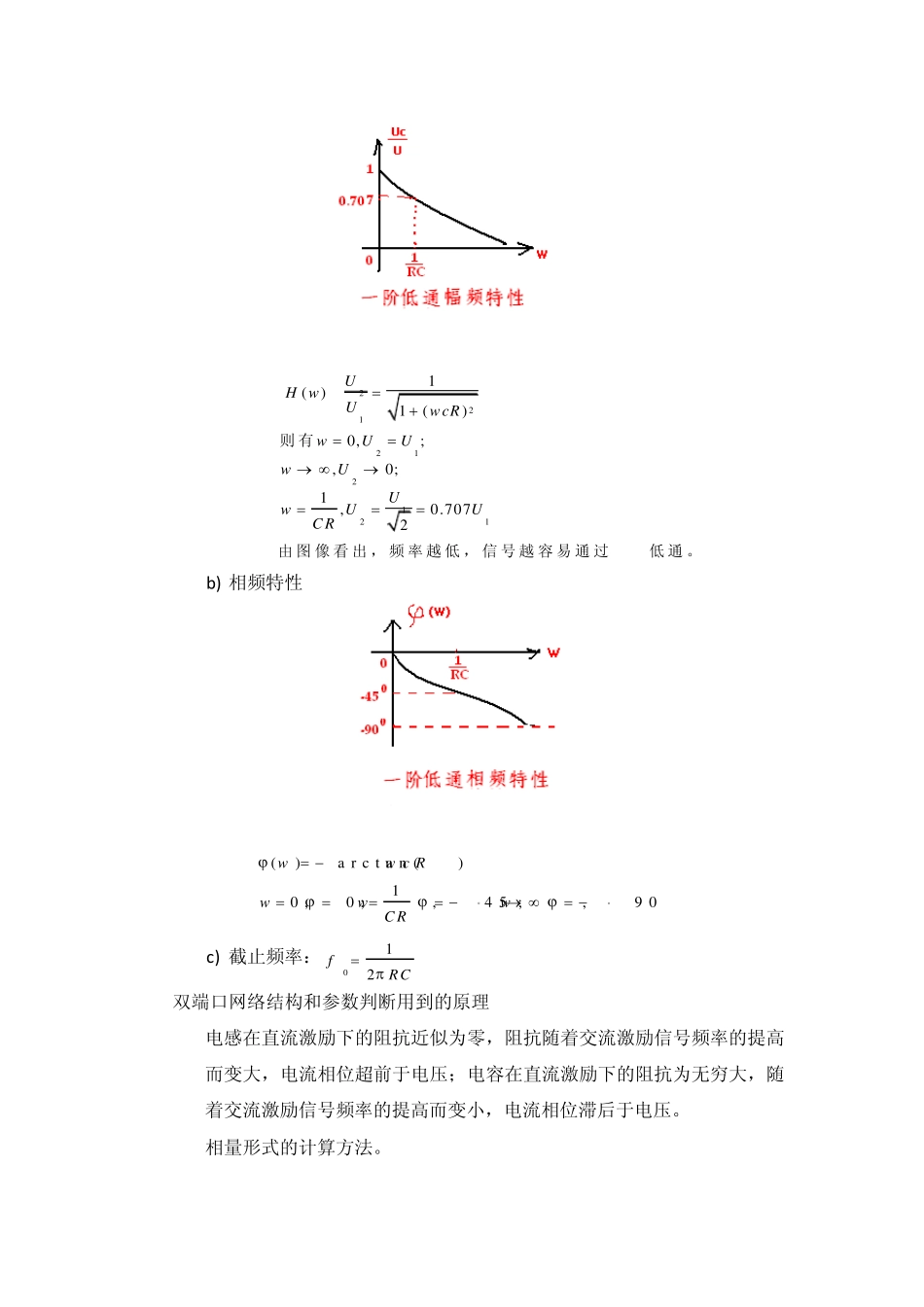

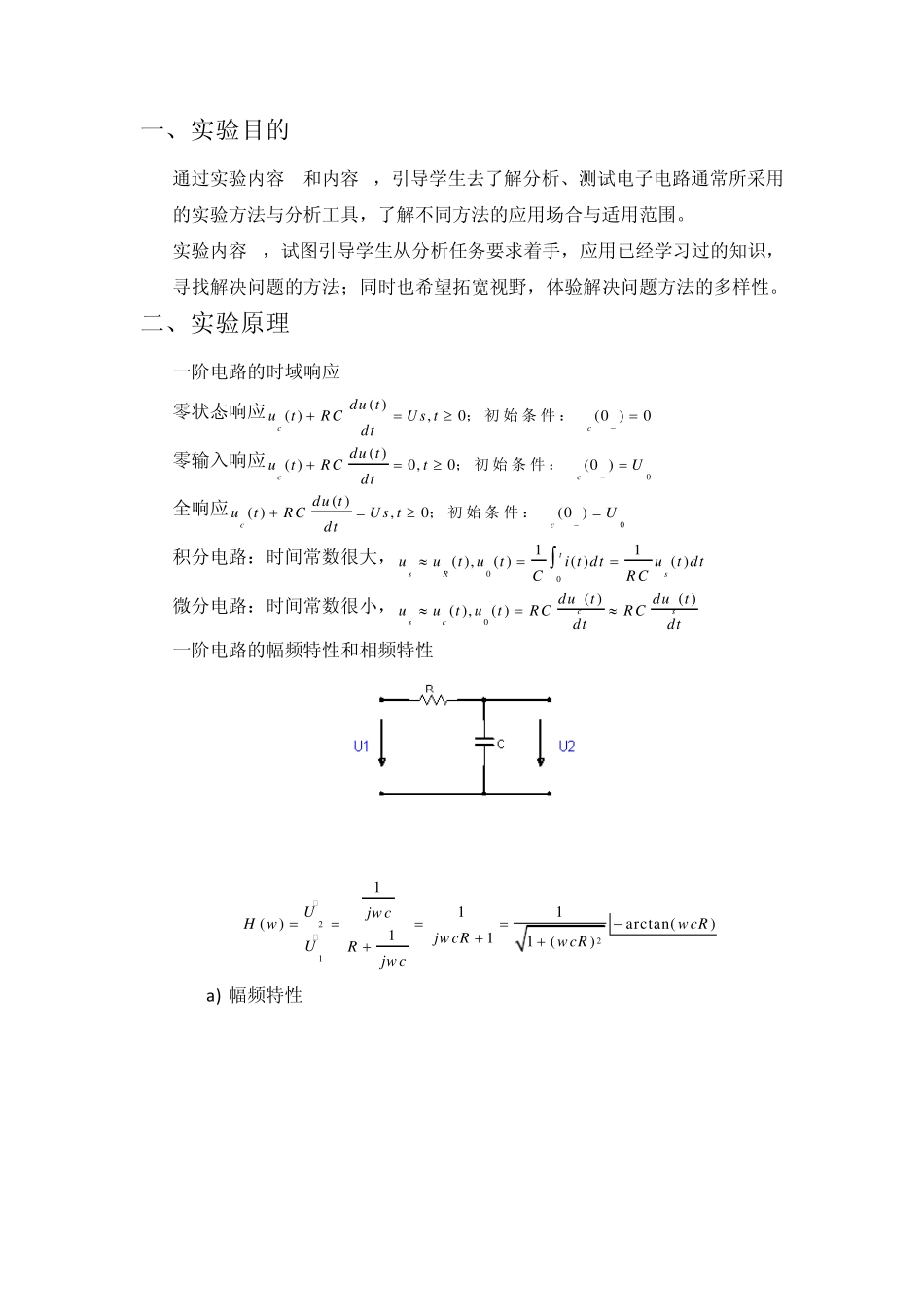

东南大学电工电子实验中心 实 验 报 告 课程名称： 电路与数字逻辑设计实践 第 2 次实验 实验名称： 双端口网络结构与参数的判别 院 （系）： 专 业： 姓 名： 学 号： 实 验 室: 104 实验组别： \ 同组人员： \ 实验时间：2010 年 12 月 10 日 评定成绩： 审阅教师： 一、实验目的 1. 通过实验内容 1和内容 2，引导学生去了解分析、测试电子电路通常所采用的实验方法与分析工具，了解不同方法的应用场合与适用范围。 2. 实验内容 3，试图引导学生从分析任务要求着手，应用已经学习过的知识，寻找解决问题的方法；同时也希望拓宽视野，体验解决问题方法的多样性。 二、实验原理 1. 一阶电路的时域响应 零状态响应( )( ),0(0 )0ccdu tutRCU s tdt； 初 始 条 件 ： u 零输入响应0( )( )0,0(0 )ccdu tutRCtUdt； 初 始 条 件 ： u 全响应0( )( ),0(0 )ccdu tutRCU s tUdt； 初 始 条 件 ： u 2. 积分电路：时间常数很大，0011( ),( )( )( )tsRsuututi t dtut dtCRC 微分电路：时间常数很小，0( )( )( ),( )csscdutdutuututRCRCdtdt 3. 一阶电路的幅频特性和相频特性 221111()arctan()111()Ujw cH ww cRjw cRw cRURjw c a ) 幅频特性 2212121211()1()0,;,0;1 ,0.7072UH wUw cRwUUwUUwUUCR ||=则有由图像看出，频率越低，信号越容易通过— — 低通。 b) 相频特性 ()a r c t a n ()10 ,0 ;,4 5 ;,9 0wwc RwwwCR    。。 c) 截止频率：012fRC 4. 双端口网络结构和参数判断用到的原理 1) 电感在直流激励下的阻抗近似为零，阻抗随着交流激励信号频率的提高而变大，电流相位超前于电压；电容在直流激励下的阻抗为无穷大，随着交流激励信号频率的提高而变小，电流相位滞后于电压。 2) 相量形式的计算方法。 三、实验内容 1. 设计实验电路与方案，观察、研究如图1.3.1（a）所示L型网络中，当1Z 和2Z 分别为电阻、电容时的时域响应。（关于时域响应可参考“一阶电路时域响应”那个实验内容，电阻电容值自行选择） 2. 分别采用信号源和示波器、扫频仪观察，或应用 Multisim软件工具仿真，研究如图1.3.1（a）所示L型网络中，当1Z 和2Z 分别为电阻、电容时的幅频和相频特性...
