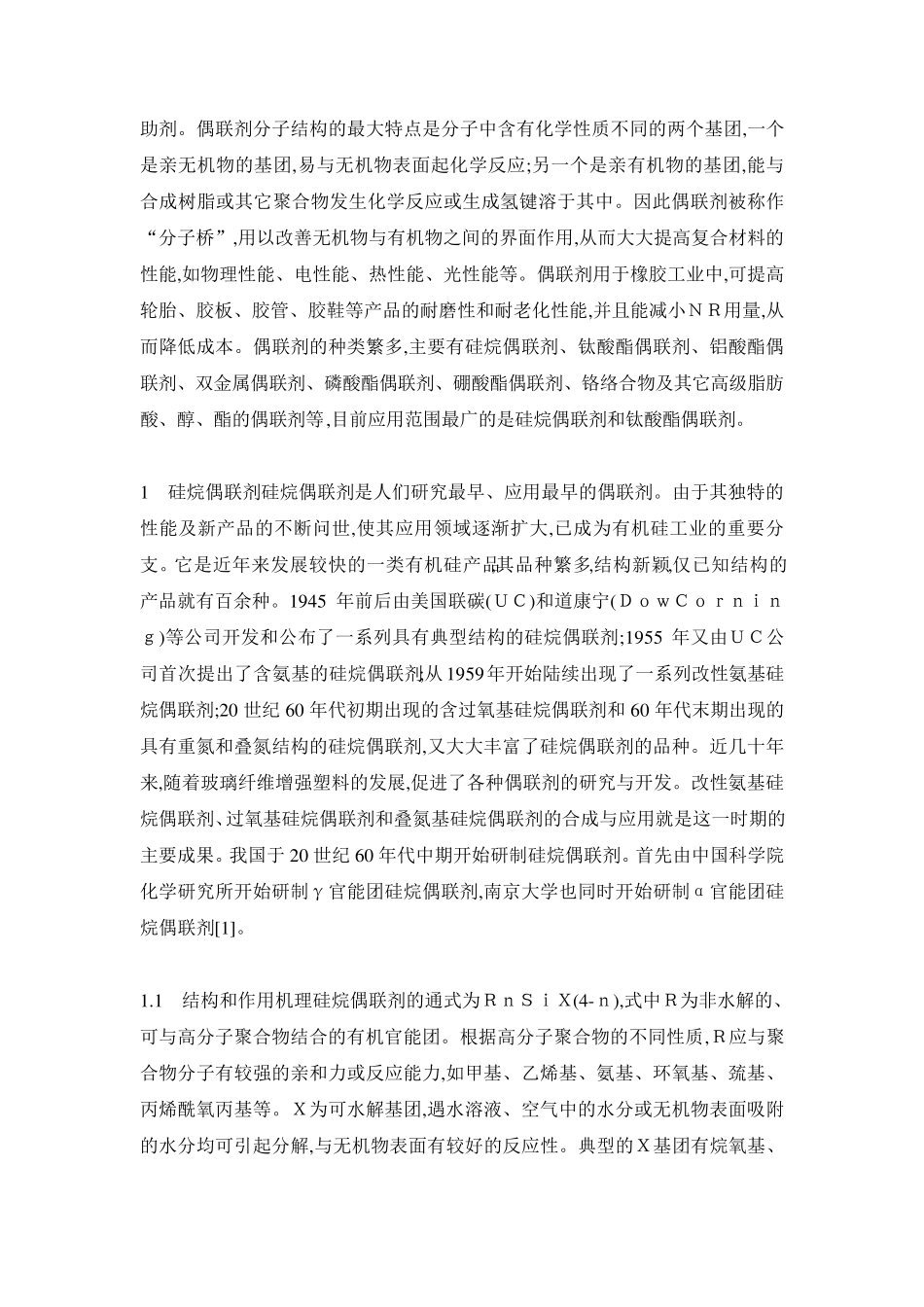

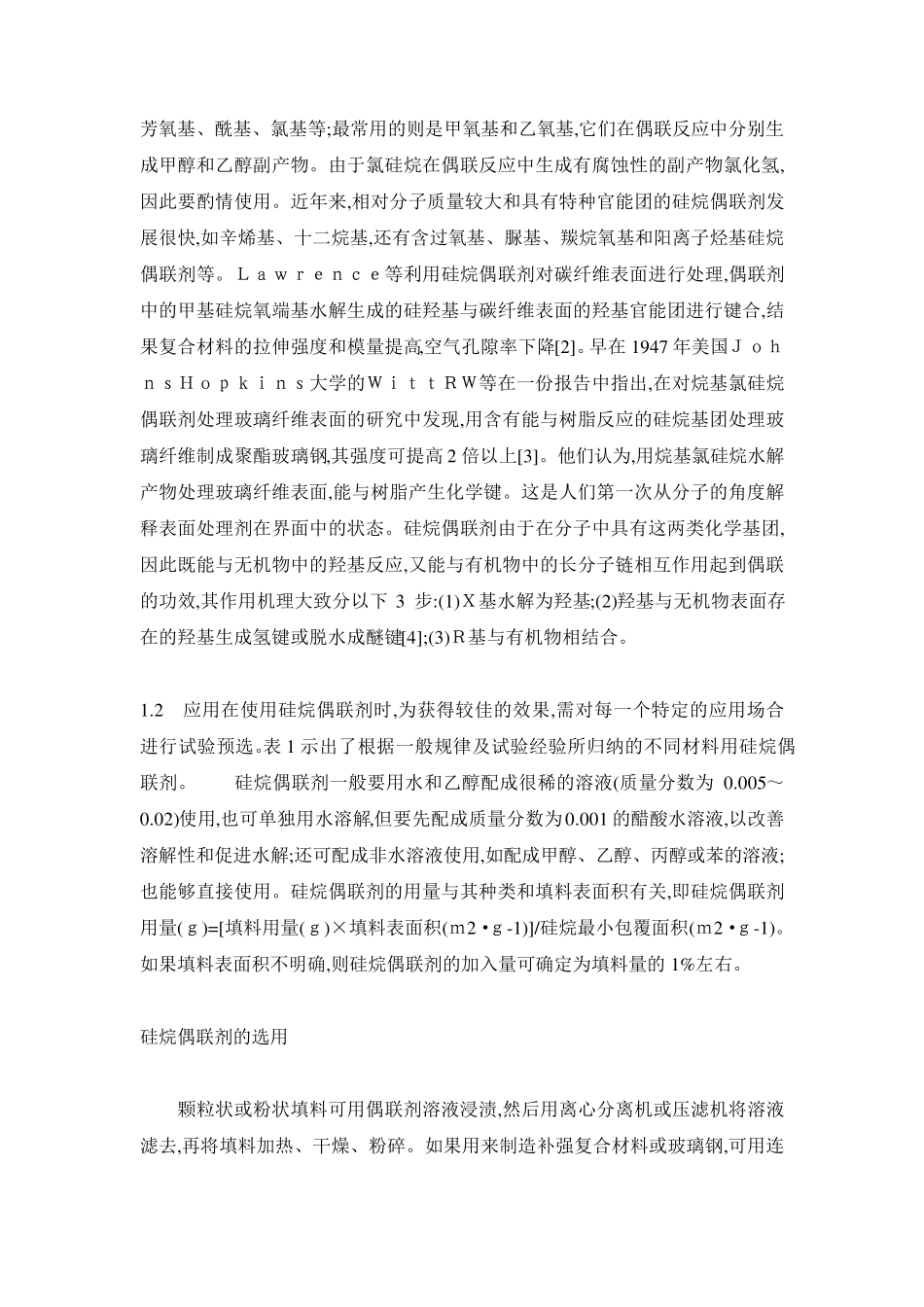

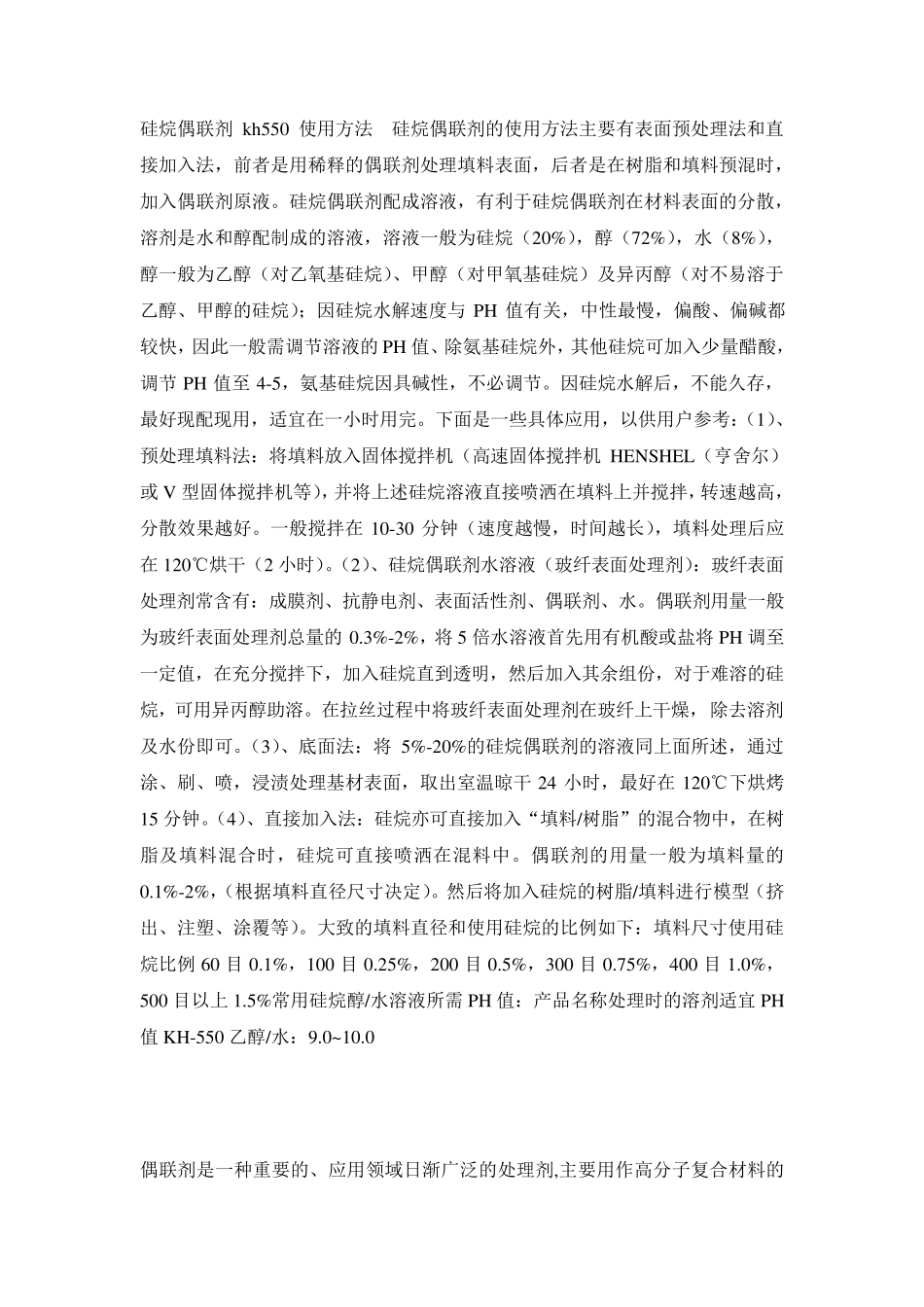

硅烷偶联剂 kh550 使用方法 硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与 PH 值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的 PH 值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节 PH 值至 4-5，氨基硅烷因具碱性，不必调节。因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机 HENSHEL（亨舍尔）或V 型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。一般搅拌在 10-30 分钟（速度越慢，时间越长），填料处理后应在 120℃烘干（2 小时）。（2）、硅烷偶联剂水溶液（玻纤表面处理剂）：玻纤表面处理剂常含有：成膜剂、抗静电剂、表面活性剂、偶联剂、水。偶联剂用量一般为玻纤表面处理剂总量的 0.3%-2%，将 5 倍水溶液首先用有机酸或盐将 PH 调至一定值，在充分搅拌下，加入硅烷直到透明，然后加入其余组份，对于难溶的硅烷，可用异丙醇助溶。在拉丝过程中将玻纤表面处理剂在玻纤上干燥，除去溶剂及水份即可。（3）、底面法：将 5%-20%的硅烷偶联剂的溶液同上面所述，通过涂、刷、喷，浸渍处理基材表面，取出室温晾干24 小时，最好在 120℃下烘烤15 分钟。（4）、直接加入法：硅烷亦可直接加入“填料/树脂”的混合物中，在树脂及填料混合时，硅烷可直接喷洒在混料中。偶联剂的用量一般为填料量的0.1%-2%，（根据填料直径尺寸决定）。然后将加入硅烷的树脂/填料进行模型（挤出、注塑、涂覆等）。大致的填料直径和使用硅烷的比例如下：填料尺寸使用硅烷比例 60 目 0.1%，100 目 0.25%，200 目 0.5%，300 目 0.75%，400 目 1.0%，500 目以上1.5%常用硅烷醇/水溶液所需 PH 值：产品名称处理时的溶剂适宜 PH值 KH-550 乙醇/水：9.0~10.0 偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的助 剂 。 偶 联 剂 分 子 结 构 的 最 大 特 点 是 分 子 中 含 有 化 学 性...
