第20章陶瓷粉体原料制备工艺VIP专享

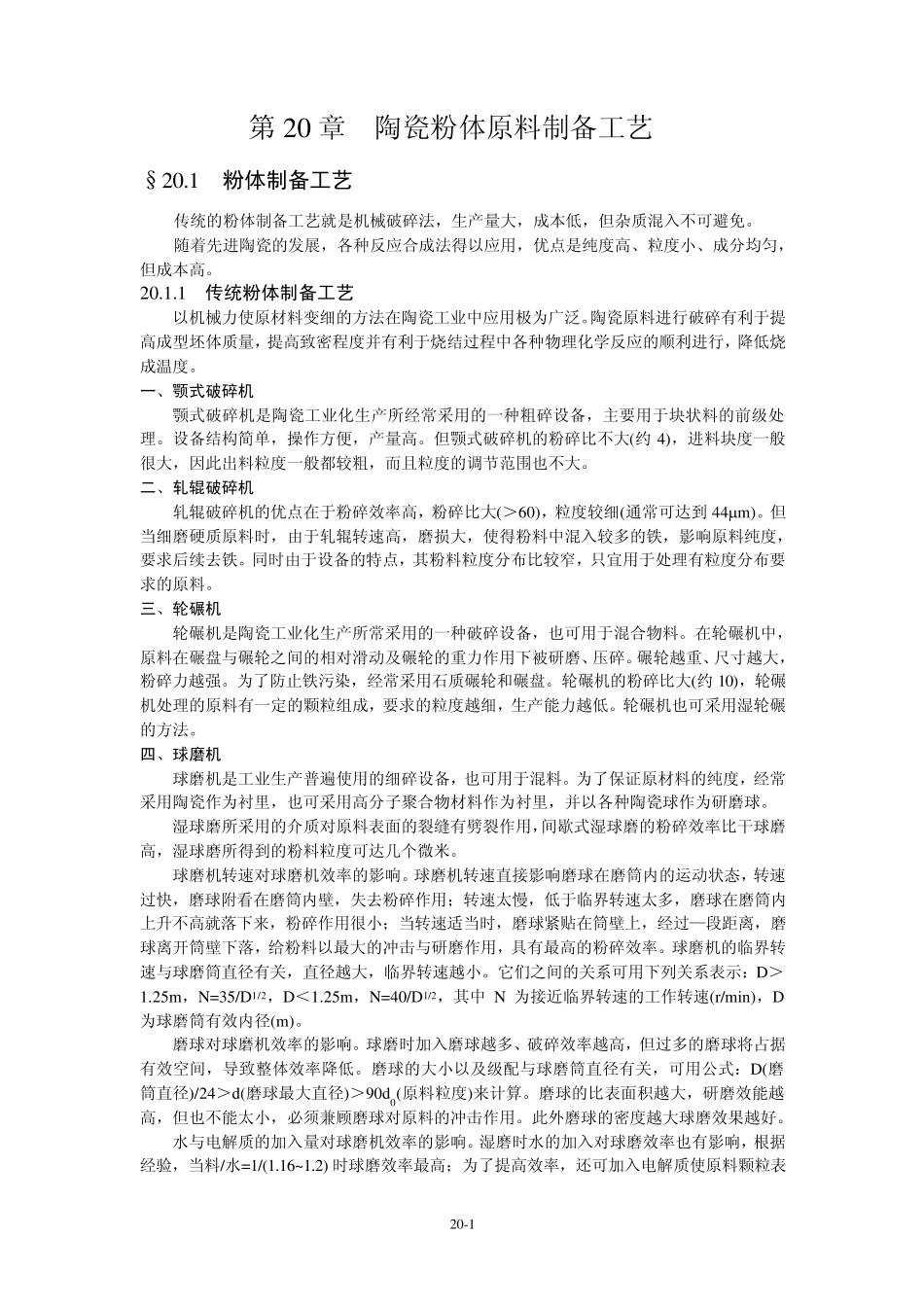

20-1 第 20 章 陶瓷粉体原料制备工艺 §20.1 粉体制备工艺 传统的粉体制备工艺就是机械破碎法，生产量大，成本低，但杂质混入不可避免。 随着先进陶瓷的发展，各种反应合成法得以应用，优点是纯度高、粒度小、成分均匀，但成本高。 20.1.1 传统粉体制备工艺 以机械力使原材料变细的方法在陶瓷工业中应用极为广泛。陶瓷原料进行破碎有利于提高成型坯体质量，提高致密程度并有利于烧结过程中各种物理化学反应的顺利进行，降低烧成温度。 一、颚式破碎机 颚式破碎机是陶瓷工业化生产所经常采用的一种粗碎设备，主要用于块状料的前级处理。设备结构简单，操作方便，产量高。但颚式破碎机的粉碎比不大(约 4)，进料块度一般很大，因此出料粒度一般都较粗，而且粒度的调节范围也不大。 二、轧辊破碎机 轧辊破碎机的优点在于粉碎效率高，粉碎比大(＞60)，粒度较细(通常可达到44m)。但当细磨硬质原料时，由于轧辊转速高，磨损大，使得粉料中混入较多的铁，影响原料纯度，要求后续去铁。同时由于设备的特点，其粉料粒度分布比较窄，只宜用于处理有粒度分布要求的原料。 三、轮碾机 轮碾机是陶瓷工业化生产所常采用的一种破碎设备，也可用于混合物料。在轮碾机中，原料在碾盘与碾轮之间的相对滑动及碾轮的重力作用下被研磨、压碎。碾轮越重、尺寸越大，粉碎力越强。为了防止铁污染，经常采用石质碾轮和碾盘。轮碾机的粉碎比大(约 10)，轮碾机处理的原料有一定的颗粒组成，要求的粒度越细，生产能力越低。轮碾机也可采用湿轮碾的方法。 四、球磨机 球磨机是工业生产普遍使用的细碎设备，也可用于混料。为了保证原材料的纯度，经常采用陶瓷作为衬里，也可采用高分子聚合物材料作为衬里，并以各种陶瓷球作为研磨球。 湿球磨所采用的介质对原料表面的裂缝有劈裂作用，间歇式湿球磨的粉碎效率比干球磨高，湿球磨所得到的粉料粒度可达几个微米。 球磨机转速对球磨机效率的影响。球磨机转速直接影响磨球在磨筒内的运动状态，转速过快，磨球附看在磨筒内壁，失去粉碎作用；转速太慢，低于临界转速太多，磨球在磨筒内上升不高就落下来，粉碎作用很小；当转速适当时，磨球紧贴在筒壁上，经过—段距离，磨球离开筒壁下落，给粉料以最大的冲击与研磨作用，具有最高的粉碎效率。球磨机的临界转速与球磨筒直径有关，直径越大，临界转速越小。它们之间的关系可用下列关系表示：D＞1.25m，N=35/D1/2，D＜1.25m，N=40/D1/2，其中 N 为接近临界转速的...
