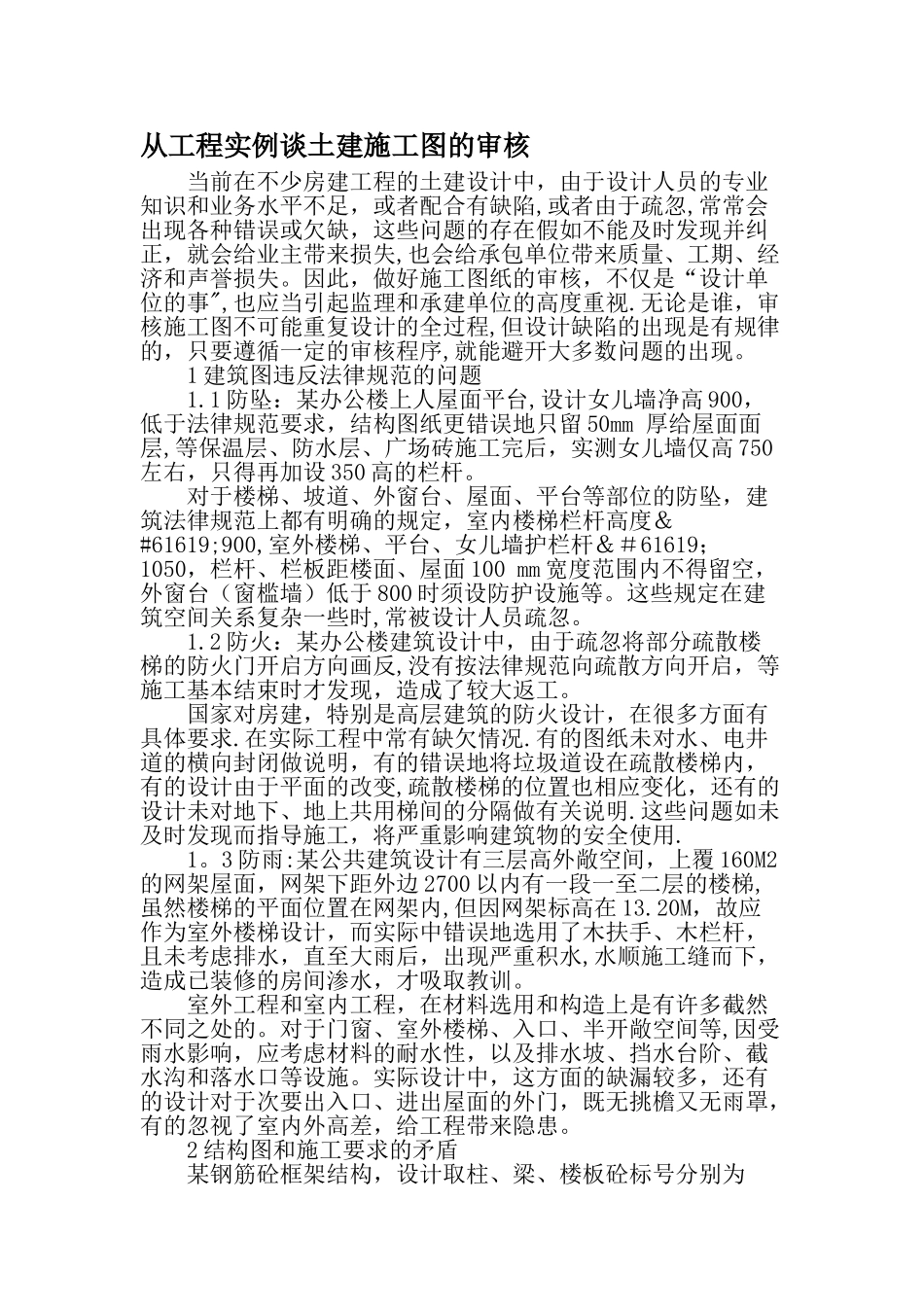

从工程实例谈土建施工图的审核 当前在不少房建工程的土建设计中，由于设计人员的专业知识和业务水平不足，或者配合有缺陷,或者由于疏忽,常常会出现各种错误或欠缺，这些问题的存在假如不能及时发现并纠正，就会给业主带来损失,也会给承包单位带来质量、工期、经济和声誉损失。因此，做好施工图纸的审核，不仅是“设计单位的事",也应当引起监理和承建单位的高度重视.无论是谁，审核施工图不可能重复设计的全过程,但设计缺陷的出现是有规律的，只要遵循一定的审核程序,就能避开大多数问题的出现。 1 建筑图违反法律规范的问题 1.1 防坠：某办公楼上人屋面平台,设计女儿墙净高 900，低于法律规范要求，结构图纸更错误地只留 50mm 厚给屋面面层,等保温层、防水层、广场砖施工完后，实测女儿墙仅高 750左右，只得再加设 350 高的栏杆。 对于楼梯、坡道、外窗台、屋面、平台等部位的防坠，建筑法律规范上都有明确的规定，室内楼梯栏杆高度＆#61619;900,室外楼梯、平台、女儿墙护栏杆＆＃61619；1050，栏杆、栏板距楼面、屋面 100 mm 宽度范围内不得留空，外窗台（窗槛墙）低于 800 时须设防护设施等。这些规定在建筑空间关系复杂一些时,常被设计人员疏忽。 1.2 防火：某办公楼建筑设计中，由于疏忽将部分疏散楼梯的防火门开启方向画反,没有按法律规范向疏散方向开启，等施工基本结束时才发现，造成了较大返工。 国家对房建，特别是高层建筑的防火设计，在很多方面有具体要求.在实际工程中常有缺欠情况.有的图纸未对水、电井道的横向封闭做说明，有的错误地将垃圾道设在疏散楼梯内，有的设计由于平面的改变,疏散楼梯的位置也相应变化，还有的设计未对地下、地上共用梯间的分隔做有关说明.这些问题如未及时发现而指导施工，将严重影响建筑物的安全使用. 1。3 防雨:某公共建筑设计有三层高外敞空间，上覆 160M2的网架屋面，网架下距外边 2700 以内有一段一至二层的楼梯,虽然楼梯的平面位置在网架内,但因网架标高在 13.20M，故应作为室外楼梯设计，而实际中错误地选用了木扶手、木栏杆，且未考虑排水，直至大雨后，出现严重积水,水顺施工缝而下，造成已装修的房间渗水，才吸取教训。 室外工程和室内工程，在材料选用和构造上是有许多截然不同之处的。对于门窗、室外楼梯、入口、半开敞空间等,因受雨水影响，应考虑材料的耐水性，以及排水坡、挡水台阶、截水沟和落水口等设施。实际设计中，这方面的缺漏较多，还有的设计对于次要出...
