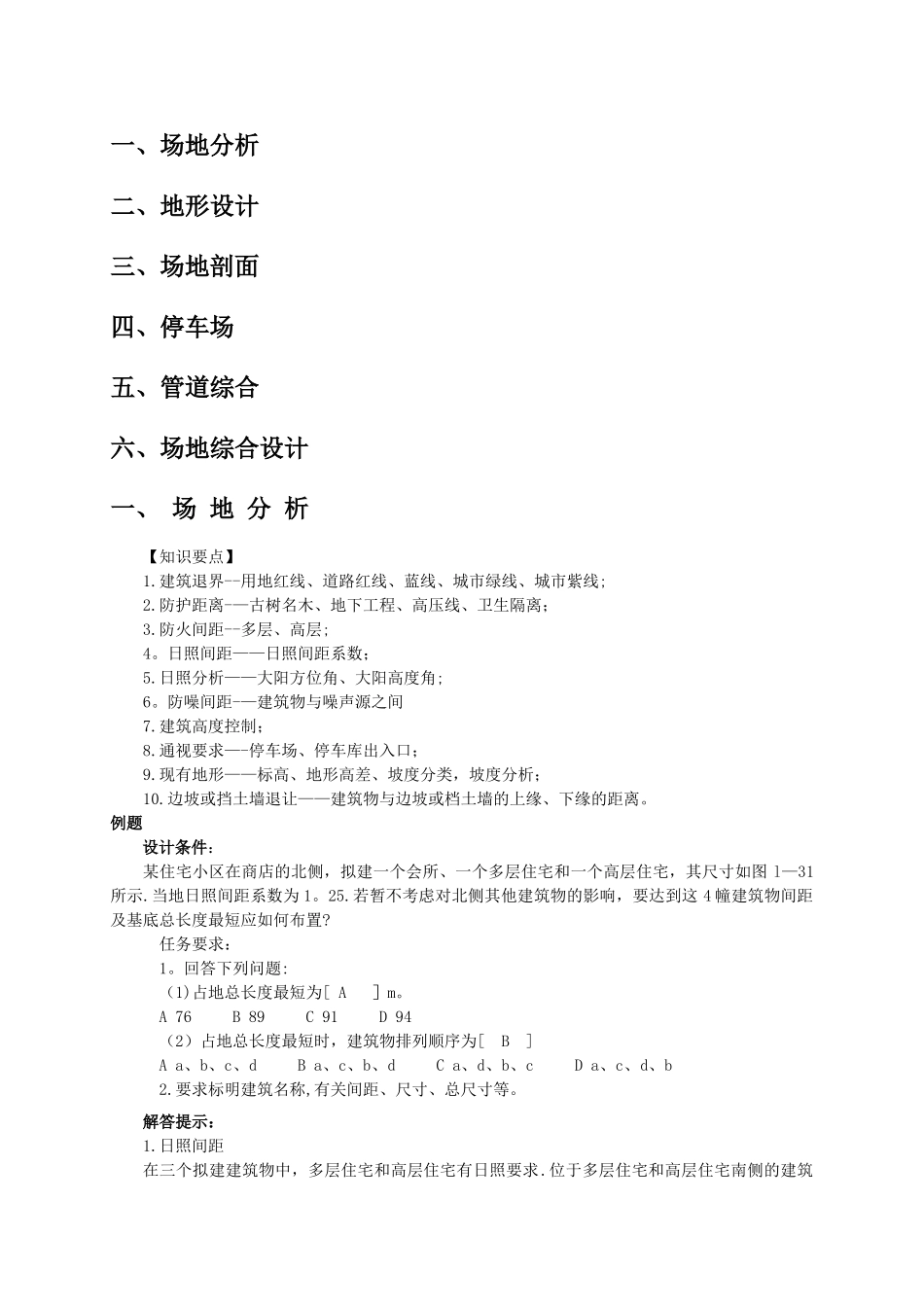

一、场地分析二、地形设计三、场地剖面四、停车场五、管道综合六、场地综合设计一、 场 地 分 析【知识要点】1.建筑退界--用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离-—古树名木、地下工程、高压线、卫生隔离；3.防火间距--多层、高层;4。日照间距——日照间距系数；5.日照分析——大阳方位角、大阳高度角;6。防噪间距-—建筑物与噪声源之间7.建筑高度控制；8.通视要求—-停车场、停车库出入口；9.现有地形——标高、地形高差、坡度分类，坡度分析；10.边坡或挡土墙退让——建筑物与边坡或档土墙的上缘、下缘的距离。例题设计条件：某住宅小区在商店的北侧，拟建一个会所、一个多层住宅和一个高层住宅，其尺寸如图 l—31所示.当地日照间距系数为 1。25.若暂不考虑对北侧其他建筑物的影响，要达到这 4 幢建筑物间距及基底总长度最短应如何布置? 任务要求： 1。回答下列问题: （1)占地总长度最短为[ A ］m。 A 76 B 89 C 91 D 94 （2）占地总长度最短时，建筑物排列顺序为[ B ] A a、b、c、d B a、c、b、d C a、d、b、c D a、c、d、b 2.要求标明建筑名称,有关间距、尺寸、总尺寸等。解答提示：1.日照间距在三个拟建建筑物中，多层住宅和高层住宅有日照要求.位于多层住宅和高层住宅南侧的建筑物，要满足其日照要求，同时要考虑其对北侧建筑的影响，如图 1-32 中虚线所示。2.防火间距根据《建筑设计防火法律规范》第 5.2.1 条规定，已建商店、多层住宅与会所的防火间距均为6m；根据《高层民用建筑设计防火法律规范》第 4.2.1 条规定,高层住宅与会所的防火间距为 9m。3。确定建筑物排序排序为 a、b、c、d 时，总长度为 89m；排序为 a、c、b、d 时，总长度为 76m；为 a、d、b、c时，总长度为 9lin；排序为 a、c、d、b 时,总长度为 92m.综合确定的建筑间距，可知占地总长度最短的距离为 76m,如图 1-32 所示.设计条件:在某用地内拟建多层和高层住宅，场地现状如图 l—48 所示。用地南侧和东侧为城市道路，西北角有一幢已建办公楼（高 40m），南面已有建筑的高度分别为 40m 和 45m。规划要求如下：1。拟建多层、高层住宅沿城市道路时应分别后退用地红线 5m、10m,两者后退北侧和西侧用地红线均为 3m。2。当地日照间距系数为 1。2。3.用地红线内地面标高为 105。OOm，城市道路南侧地面标高为 102。50m。任务要求：1。回答下列问题： (1）办公楼与多层住宅可建范围边界的距...
