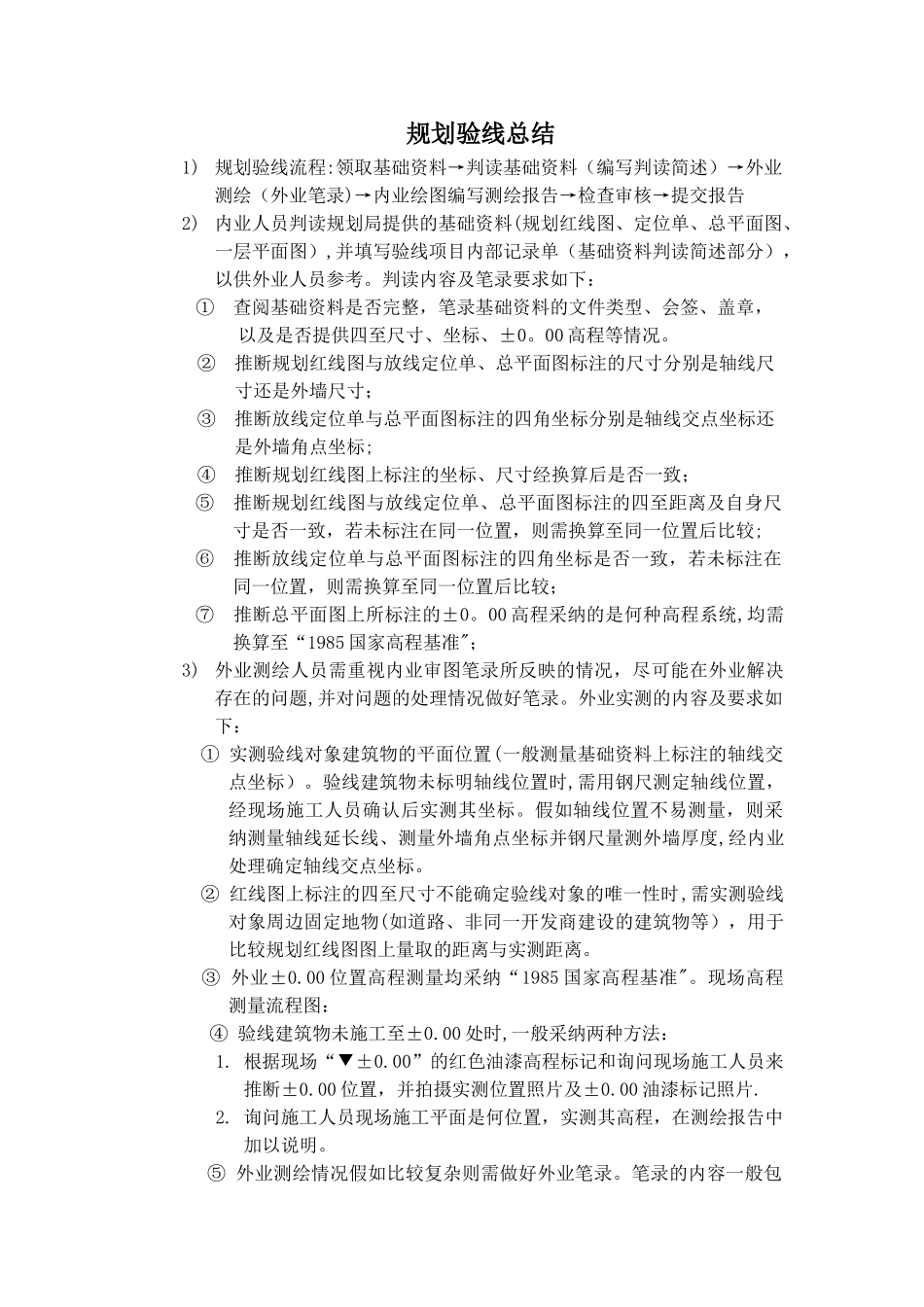

规划验线总结1) 规划验线流程:领取基础资料→判读基础资料（编写判读简述）→外业测绘（外业笔录)→内业绘图编写测绘报告→检查审核→提交报告2) 内业人员判读规划局提供的基础资料(规划红线图、定位单、总平面图、一层平面图）,并填写验线项目内部记录单（基础资料判读简述部分），以供外业人员参考。判读内容及笔录要求如下： ① 查阅基础资料是否完整，笔录基础资料的文件类型、会签、盖章，以及是否提供四至尺寸、坐标、±0。00 高程等情况。② 推断规划红线图与放线定位单、总平面图标注的尺寸分别是轴线尺寸还是外墙尺寸；③ 推断放线定位单与总平面图标注的四角坐标分别是轴线交点坐标还是外墙角点坐标;④ 推断规划红线图上标注的坐标、尺寸经换算后是否一致；⑤ 推断规划红线图与放线定位单、总平面图标注的四至距离及自身尺寸是否一致，若未标注在同一位置，则需换算至同一位置后比较;⑥ 推断放线定位单与总平面图标注的四角坐标是否一致，若未标注在同一位置，则需换算至同一位置后比较；⑦ 推断总平面图上所标注的±0。00 高程采纳的是何种高程系统,均需换算至“1985 国家高程基准"；3) 外业测绘人员需重视内业审图笔录所反映的情况，尽可能在外业解决存在的问题,并对问题的处理情况做好笔录。外业实测的内容及要求如下： ① 实测验线对象建筑物的平面位置(一般测量基础资料上标注的轴线交点坐标）。验线建筑物未标明轴线位置时,需用钢尺测定轴线位置，经现场施工人员确认后实测其坐标。假如轴线位置不易测量，则采纳测量轴线延长线、测量外墙角点坐标并钢尺量测外墙厚度,经内业处理确定轴线交点坐标。 ② 红线图上标注的四至尺寸不能确定验线对象的唯一性时,需实测验线对象周边固定地物(如道路、非同一开发商建设的建筑物等），用于比较规划红线图图上量取的距离与实测距离。 ③ 外业±0.00 位置高程测量均采纳“1985 国家高程基准"。现场高程测量流程图： ④ 验线建筑物未施工至±0.00 处时,一般采纳两种方法：1. 根据现场“▼±0.00”的红色油漆高程标记和询问现场施工人员来推断±0.00 位置，并拍摄实测位置照片及±0.00 油漆标记照片.2. 询问施工人员现场施工平面是何位置，实测其高程，在测绘报告中加以说明。 ⑤ 外业测绘情况假如比较复杂则需做好外业笔录。笔录的内容一般包括:⑴实测轴线编号⑵实测高程的位置(可附照片)⑶其他需要说明的情况4) 内业人员编写测绘报告需如实反映基础资料及外业...
