隔震设计流程-mj

隔震设计流程-mj_第1页
1/59
隔震设计流程-mj_第2页
2/59
隔震设计流程-mj_第3页
3/59

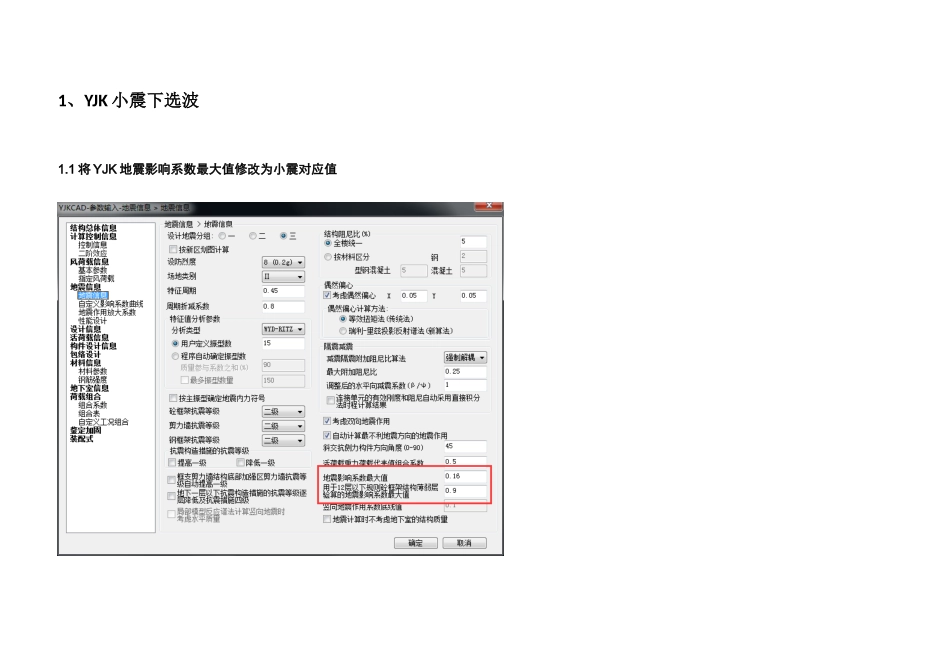

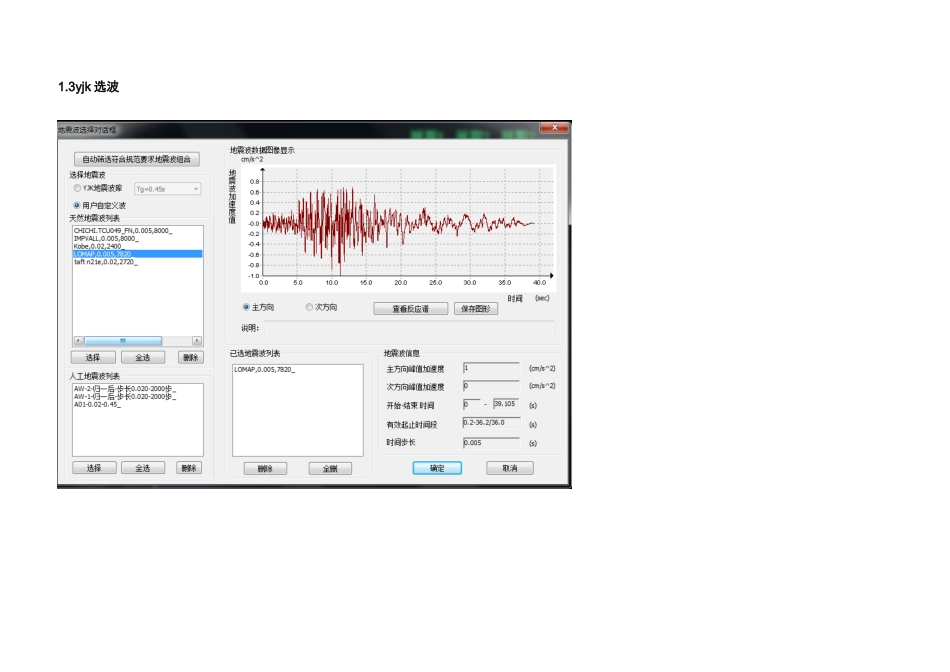

1、YJK 小震下选波1.1 将 YJK 地震影响系数最大值修改为小震对应值1.2 导入自定义地震波1.3yjk 选波1.4 选波1.5 质量对比及周期对比1.5 层剪力对比 ETABS2、ETABS 中震非隔震2.1ETABS 中进行定义时程函数2.2 ETABS 中修改反应谱影响系数最大值2.3 ETABS 中进行定义时程函数(单位为 N·㎜)2.4 ETABS 中进行定义时程工况(单位为 N·㎜)2.5 计算完成后输出 ETABS 中剪力(单位为 KN·㎜)2.6 筛选 1 层剪力3、ETABS 中震隔震3.0 查看轴力,估算垫子截面,按长期面压 10MPa 估算3.1 “指定”→指定约束3.2“定义”→连接属性3.3 添加新属性3.4 添加 LRB5003.6 定义 LRB500 U1 (Z 向)3.6.1 定义 LRB500 U2 (X 向) y 向同此(南车参数)3.6.2 定义 LRB500 U2 (X 向) y 向同此(苏州海德参数)3.7 定义 LNR600 3.8 指定连接属性 3.9 计算减震系数4、计算偏心率4.1 对象和单元(单位改为 m),输出“相对原点坐标”4.2 筛选底层4.3 提取垫子截面4.4 提取点连接力/变形5、大震位移5.1 修改时程工况比例系数5.2 添加荷载组合:罕遇地震下隔震层水平位移计算采纳的荷载组合: 1.0×恒荷载+0.5×活荷载±1.0×水平地震;其荷载组合为: 1.0D+0.5L±1.0Fek。5.3 调出位移数据6、大震轴力6.1 罕遇地震下隔震支座最大剪力和最大轴力计算采纳的荷载组合:1.0×恒荷载+0.5×活荷载±1.0×水平地震+0.5×竖向地震;其荷载组合为:1.0D+0.5L±1.0Fek+0.5×0.2(1.0D+0.5L)=1.1D+0.55L±1.0Fek。6.2 提取点连接力/变形7、大震拉应力7.1 定义 Gap 单元7.2 修改隔震垫 U1 方向有效刚度7.3 附加 GAP 连接属性7.4 定义荷载组合根据《抗规》12.2.4 条规定:隔震橡胶支座在罕遇地震的水平和竖向地震同时作用下,拉应力不应大于 1.0Mpa。隔震支座拉应力验算采纳的荷载组合:(1)1.0×恒荷载-1.0×水平地震-0.5×竖向地震,为:1.0D-1.0Fek-0.5×0.2(1.0D+0.5L)=0.90D-0.05L-1.0Fek,(2)1.0×恒荷载-0.5×水平地震-1.0×竖向地震,为: 1.0D-0.5Fek-1.0×0.2(1.0D+0.5L)=0.80D-0.10L-0.5Fek;7.5 提取点连接力/变形7.6 筛选数据8、大震支墩设计8.1 荷载组合为:1.2(1.0×恒荷载+0.5×活荷载)+1.3×水平地震+0.5×竖向地震=1.2X(1.0D+0.5L)±1.3Fek+0.5×0.2(1.0D+0.5L)=1.3D+0.65L±1.3Fek8.2 提取点连接力/变形9、抗风承载力9.1 总刚度9.2 等效阻尼9.3 屈服力∑Qd9.4 弹性恢复力10、地震波数据10.1 调出反应谱曲线数据10.2 调出反应谱曲线数据,找出周期点相对应的平均影响系数(α)11、时程反应持续时间表12、屈重比13、下支墩计算14、罕遇及设防地震作用下的隔震结构层间位移角15、剪重比 YJK 减一度后的剪重比
