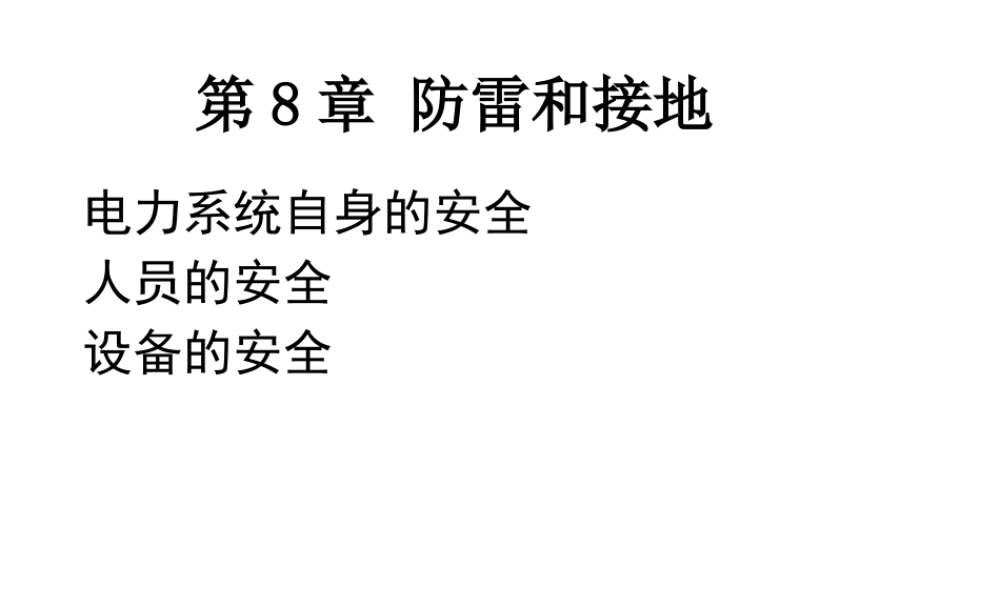

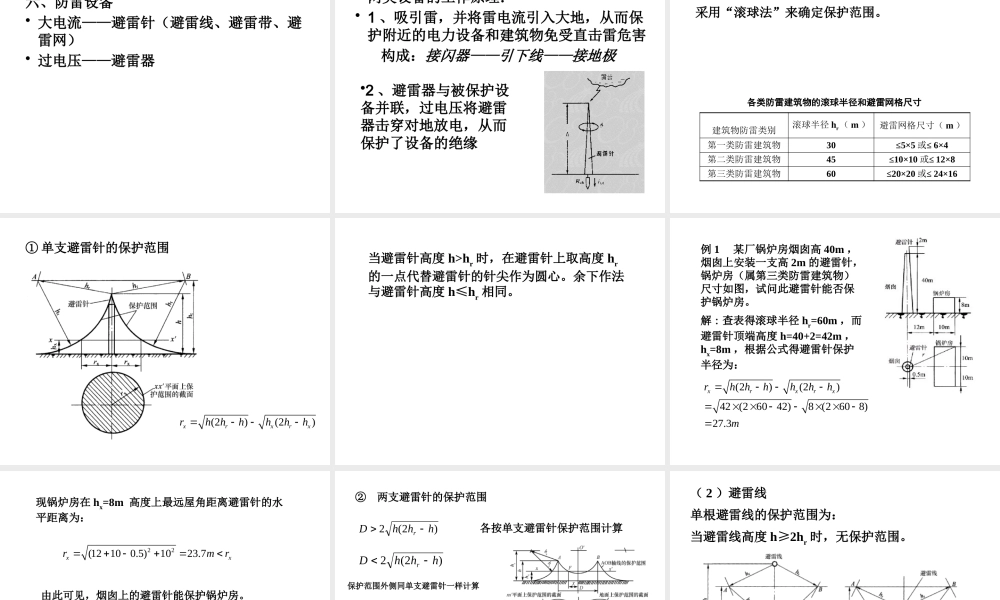

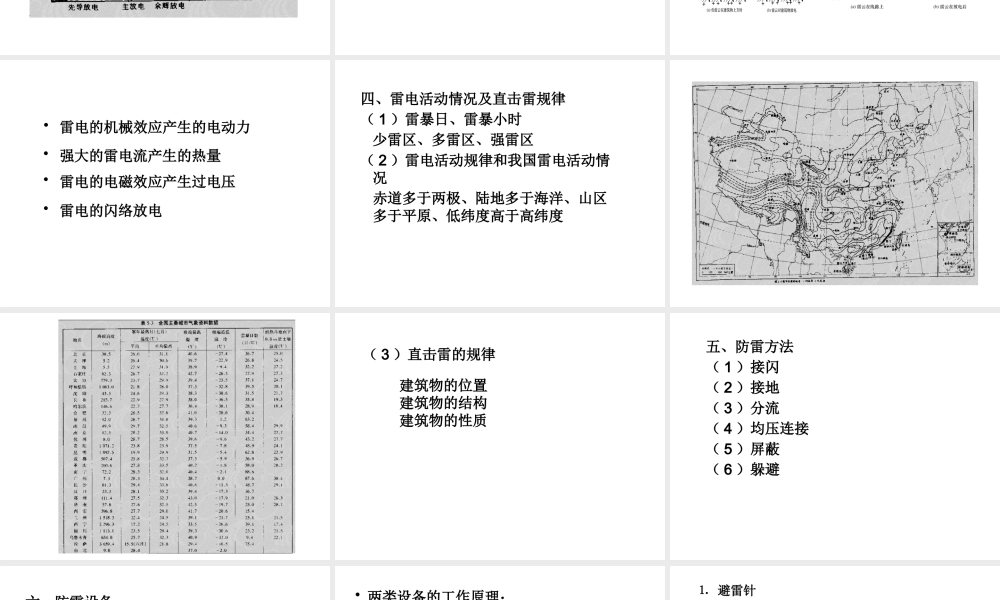

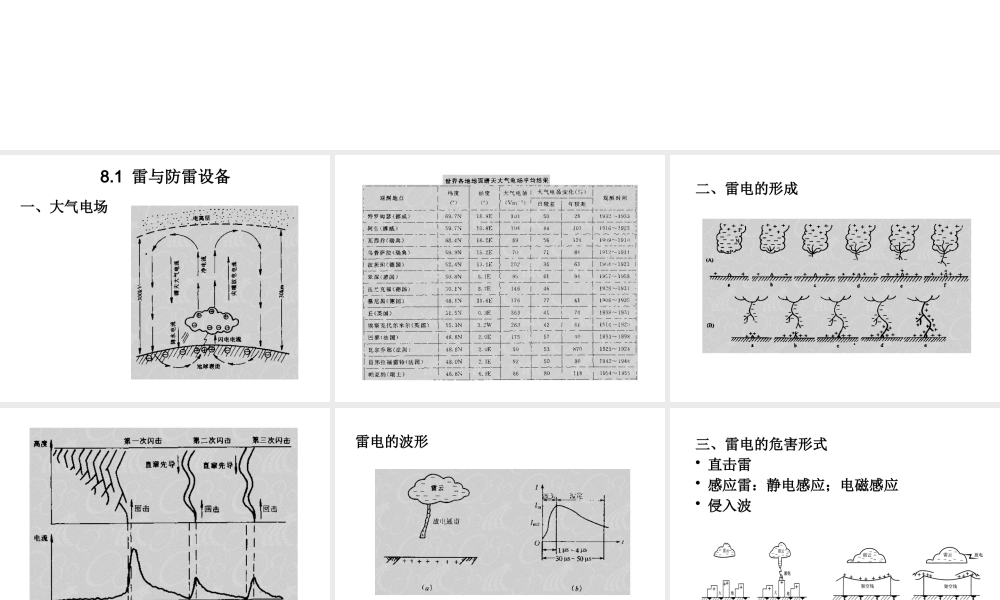

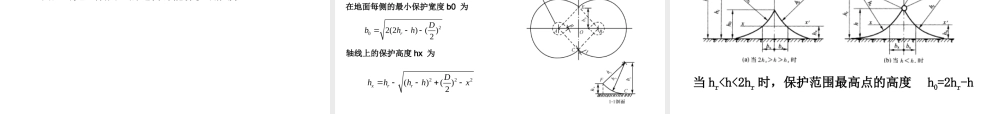

第 8 章 防雷和接地 电力系统自身的安全人员的安全设备的安全 8.1 雷与防雷设备一、大气电场二、雷电的形成雷电的波形三、雷电的危害形式• 直击雷• 感应雷：静电感应；电磁感应• 侵入波• 雷电的机械效应产生的电动力• 强大的雷电流产生的热量• 雷电的电磁效应产生过电压• 雷电的闪络放电四、雷电活动情况及直击雷规律（ 1 ）雷暴日、雷暴小时少雷区、多雷区、强雷区（ 2 ）雷电活动规律和我国雷电活动情况赤道多于两极、陆地多于海洋、山区多于平原、低纬度高于高纬度（ 3 ）直击雷的规律建筑物的位置建筑物的结构建筑物的性质五、防雷方法（ 1 ）接闪（ 2 ）接地（ 3 ）分流（ 4 ）均压连接（ 5 ）屏蔽（ 6 ）躲避六、防雷设备• 大电流——避雷针（避雷线、避雷带、避雷网）• 过电压——避雷器• 两类设备的工作原理：• 1 、吸引雷，并将雷电流引入大地，从而保护附近的电力设备和建筑物免受直击雷危害 构成：接闪器——引下线——接地极•2 、避雷器与被保护设备并联，过电压将避雷器击穿对地放电，从而保护了设备的绝缘⒈ 避雷针采用“滚球法”来确定保护范围。各类防雷建筑物的滚球半径和避雷网格尺寸建筑物防雷类别滚球半径 hr（ m ）避雷网格尺寸（ m ）第一类防雷建筑物30≤5×5≤或 6×4第二类防雷建筑物45≤10×10≤或 12×8第三类防雷建筑物60≤20×20≤或 24×16① 单支避雷针的保护范围(2)(2)xrxrxrhhhhhh当避雷针高度 h>hr 时，在避雷针上取高度 hr的一点代替避雷针的针尖作为圆心。余下作法与避雷针高度 h≤hr 相同。 例 1 某厂锅炉房烟囱高 40m ，烟囱上安装一支高 2m 的避雷针，锅炉房（属第三类防雷建筑物）尺寸如图，试问此避雷针能否保护锅炉房。解 : 查表得滚球半径 hr=60m ，而避雷针顶端高度 h=40+2=42m ，hx=8m ，根据公式得避雷针保护半径为：(2)(2)42 (2 6042)8 (2 608)27.3xrxrxrhhhhhhm现锅炉房在 hx=8m 高度上最远屋角距离避雷针的水平距离为： 由此可见，烟囱上的避雷针能保护锅炉房。 22(12 100.5)1023.7xxrmr② 两支避雷针的保护范围)2(2hhhDr 各按单支避雷针保护范围计算)2(2hhhDr 保护范围外侧同单支避雷针一样计算在地面每侧的最小保护宽度 b0 为202(2)()2rDbhh轴线上的保护高度 hx 为222()()2xrrDhhhhx（ 2 ）避雷线单根避雷线的保护...
