隔震设计指导

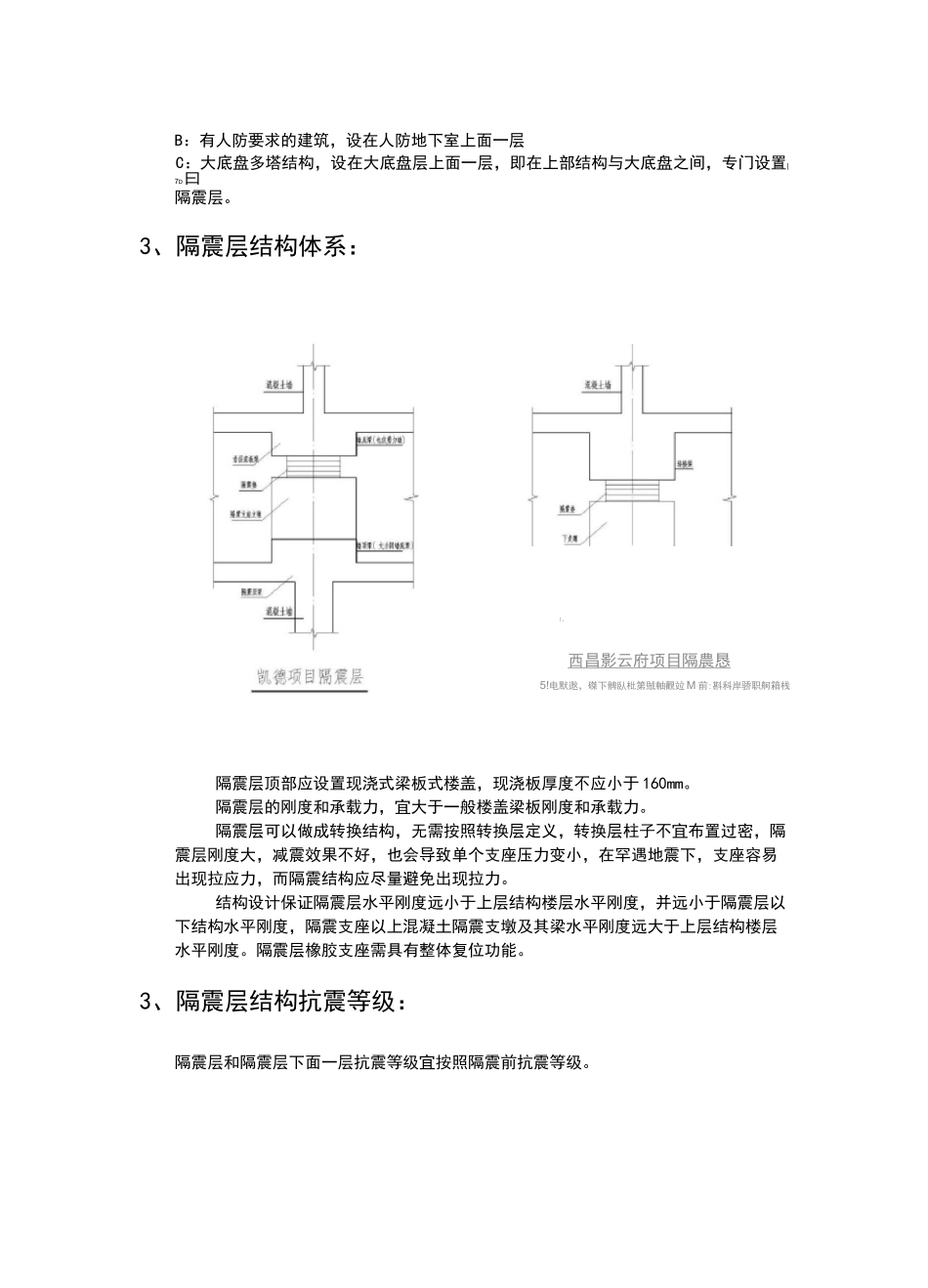

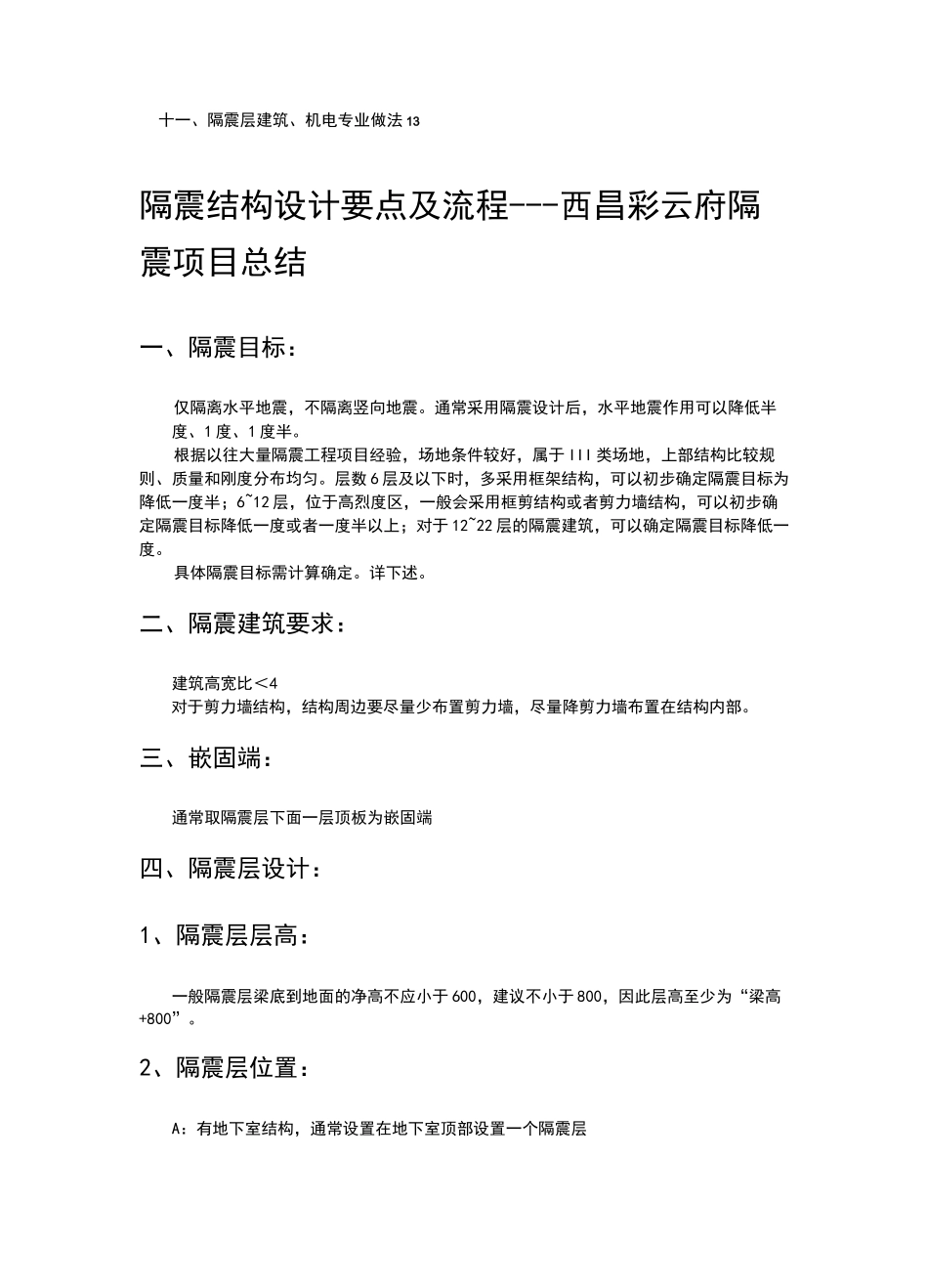

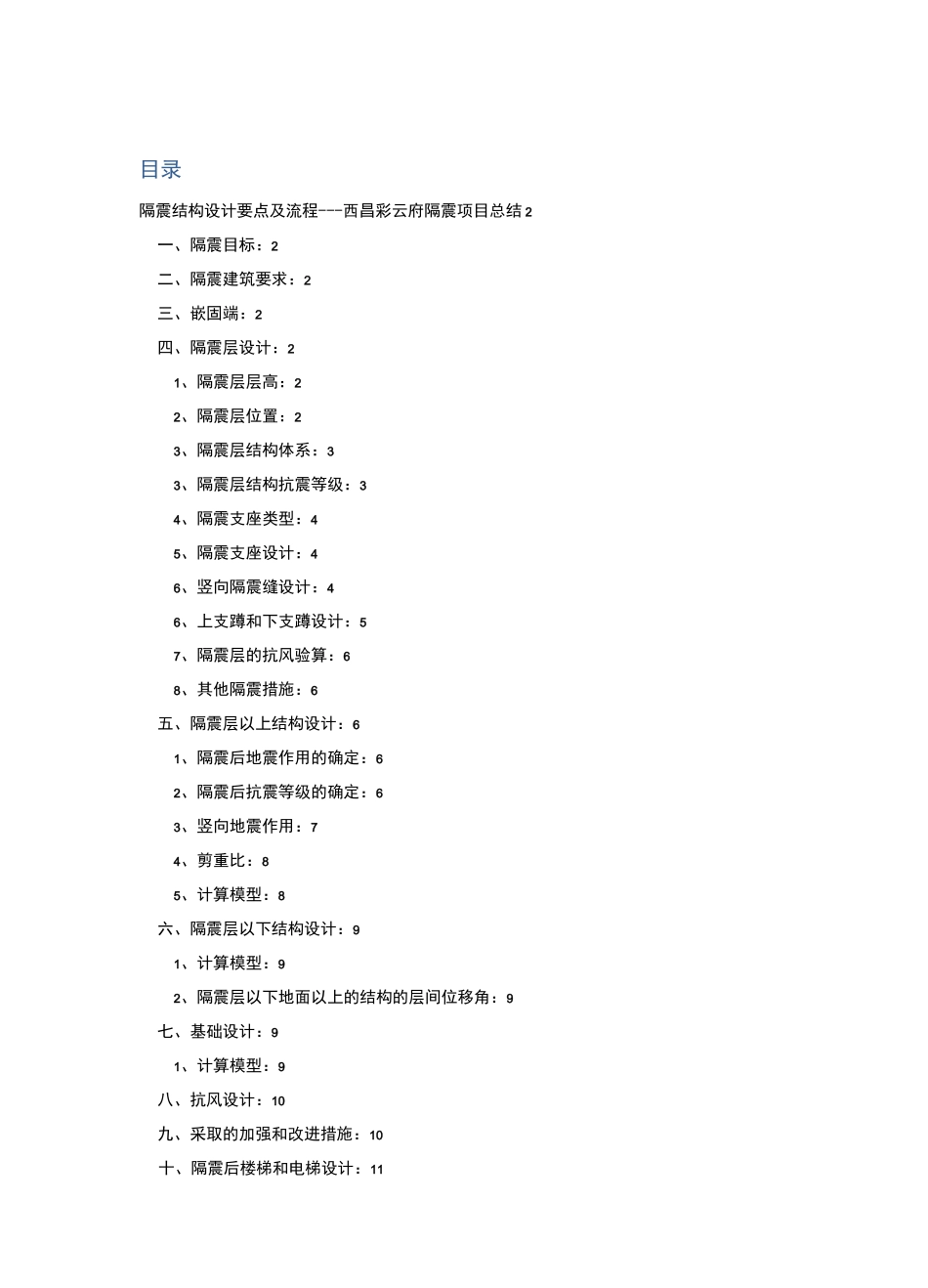

目录隔震结构设计要点及流程---西昌彩云府隔震项目总结 2一、隔震目标：2二、隔震建筑要求：2三、嵌固端：2四、隔震层设计：21、隔震层层高：22、隔震层位置：23、隔震层结构体系：33、隔震层结构抗震等级：34、隔震支座类型：45、隔震支座设计：46、竖向隔震缝设计：46、上支蹲和下支蹲设计：57、隔震层的抗风验算：68、其他隔震措施：6五、隔震层以上结构设计：61、隔震后地震作用的确定：62、隔震后抗震等级的确定：63、竖向地震作用：74、剪重比：85、计算模型：8六、隔震层以下结构设计：91、计算模型：92、隔震层以下地面以上的结构的层间位移角：9七、基础设计：91、计算模型：9八、抗风设计：10九、采取的加强和改进措施：10十、隔震后楼梯和电梯设计：11十一、隔震层建筑、机电专业做法 13隔震结构设计要点及流程---西昌彩云府隔震项目总结一、隔震目标：仅隔离水平地震，不隔离竖向地震。通常采用隔震设计后，水平地震作用可以降低半度、1 度、1 度半。根据以往大量隔震工程项目经验，场地条件较好，属于 III 类场地，上部结构比较规则、质量和刚度分布均匀。层数 6 层及以下时，多采用框架结构，可以初步确定隔震目标为降低一度半；6~12 层，位于高烈度区，一般会采用框剪结构或者剪力墙结构，可以初步确定隔震目标降低一度或者一度半以上；对于 12~22 层的隔震建筑，可以确定隔震目标降低一度。具体隔震目标需计算确定。详下述。二、隔震建筑要求：建筑高宽比＜4对于剪力墙结构，结构周边要尽量少布置剪力墙，尽量降剪力墙布置在结构内部。三、嵌固端：通常取隔震层下面一层顶板为嵌固端四、隔震层设计：1、隔震层层高：一般隔震层梁底到地面的净高不应小于 600，建议不小于 800，因此层高至少为“梁高+800”。2、隔震层位置：A：有地下室结构，通常设置在地下室顶部设置一个隔震层「；B：有人防要求的建筑，设在人防地下室上面一层C：大底盘多塔结构，设在大底盘层上面一层，即在上部结构与大底盘之间，专门设置|7D曰隔震层。3、隔震层结构体系：西昌影云府项目隔農恳5!电默逖，磔下髀臥枇第賊軸觀竝 M 前:斟科岸骄职舸箱栈隔震层顶部应设置现浇式梁板式楼盖，现浇板厚度不应小于 160mm。隔震层的刚度和承载力，宜大于一般楼盖梁板刚度和承载力。隔震层可以做成转换结构，无需按照转换层定义，转换层柱子不宜布置过密，隔震层刚度大，减震效果不好，也会导致单个支座压力变小，在罕遇地震下，支座容易出现拉应力，而...
