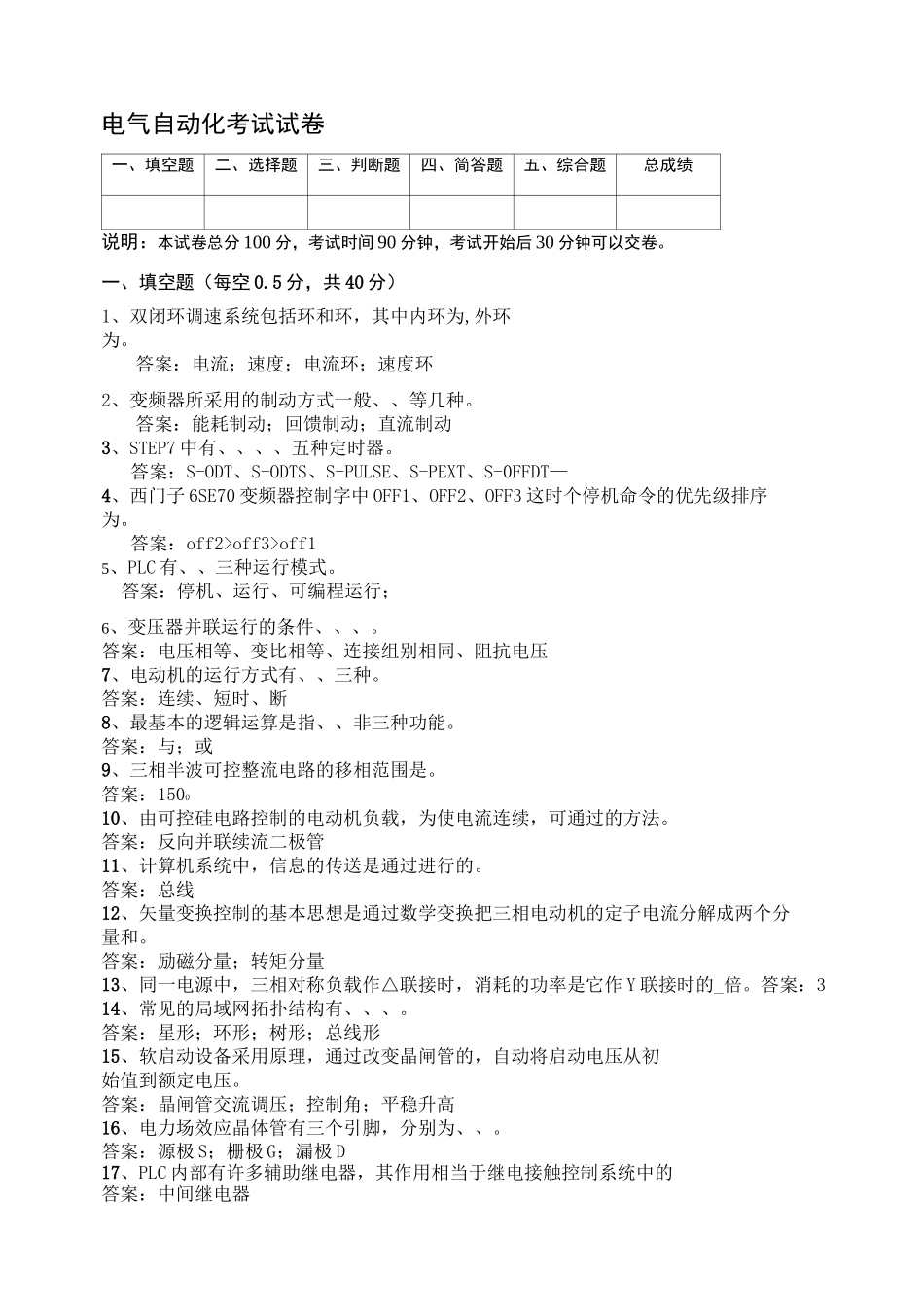

电气自动化考试试卷一、填空题二、选择题三、判断题四、简答题五、综合题总成绩说明：本试卷总分 100 分，考试时间 90 分钟，考试开始后 30 分钟可以交卷。一、填空题（每空 0.5 分，共 40 分）1、双闭环调速系统包括环和环，其中内环为,外环为。答案：电流；速度；电流环；速度环2、变频器所采用的制动方式一般、、等几种。答案：能耗制动；回馈制动；直流制动3、STEP7 中有、、、、五种定时器。答案：S-ODT、S-ODTS、S-PULSE、S-PEXT、S-0FFDT—4、西门子 6SE70 变频器控制字中 OFF1、OFF2、OFF3 这时个停机命令的优先级排序为。答案：off2>off3>off15、PLC 有、、三种运行模式。答案：停机、运行、可编程运行；6、变压器并联运行的条件、、、。答案：电压相等、变比相等、连接组别相同、阻抗电压7、电动机的运行方式有、、三种。答案：连续、短时、断8、最基本的逻辑运算是指、、非三种功能。答案：与；或9、三相半波可控整流电路的移相范围是。答案：150010、由可控硅电路控制的电动机负载，为使电流连续，可通过的方法。答案：反向并联续流二极管11、计算机系统中，信息的传送是通过进行的。答案：总线12、矢量变换控制的基本思想是通过数学变换把三相电动机的定子电流分解成两个分量和。答案：励磁分量；转矩分量13、同一电源中，三相对称负载作△联接时，消耗的功率是它作 Y 联接时的_倍。答案：314、常见的局域网拓扑结构有、、、。答案：星形；环形；树形；总线形15、软启动设备采用原理，通过改变晶闸管的，自动将启动电压从初始值到额定电压。答案：晶闸管交流调压；控制角；平稳升高16、电力场效应晶体管有三个引脚，分别为、、。答案：源极 S；栅极 G；漏极 D17、PLC 内部有许多辅助继电器，其作用相当于继电接触控制系统中的答案：中间继电器18、自动控制系统的动态性能指标有、、。答案：最大超调量、调整时间、振荡次数19、PLC 容量的选择包括和用户程序两方面参数。答案：I/O 点数、存储容量20、根据变频器的不同，变频调速可以分为变频调速和变频调速两种。答案：交一交、交一直一交21、在自动调速系统中按有无反馈回路分为开环控制系统和系统。答案：闭环控制22、交变电流在导体内趋于导体表面流动的现象称为。答案：趋肤效应23、灯泡 A 的标称值为“220V、100W”，灯泡 B 的标称值为“220V25W”。若将它们串联接在 220V 电压上，则灯 A 的端电压是 V,灯 B 的端电压是 V。灯 B 消耗的功...
