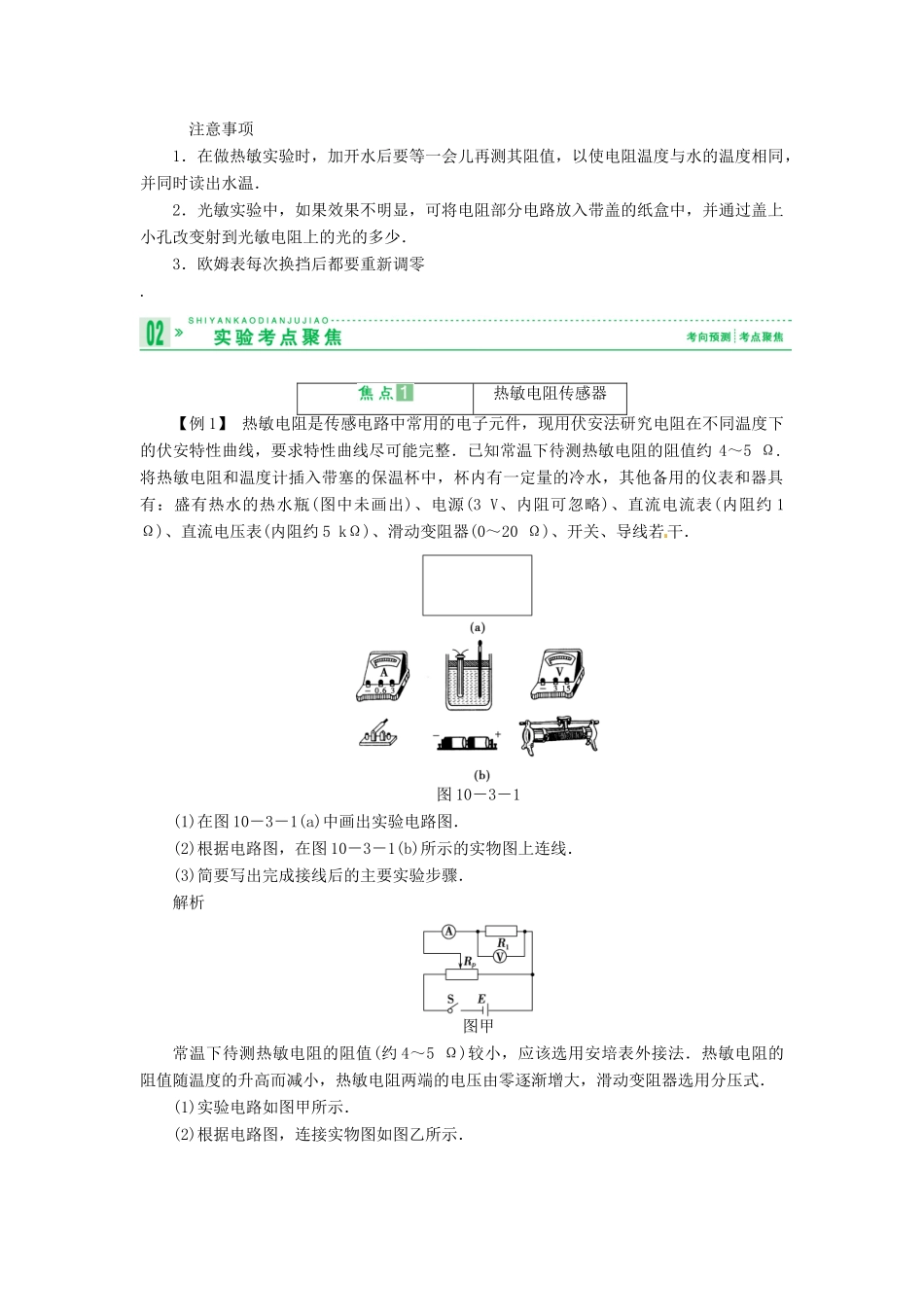

2013届高考物理 第3讲 实验十一 传感器的简单使用考点知识总复习教案41_第1页
1/8

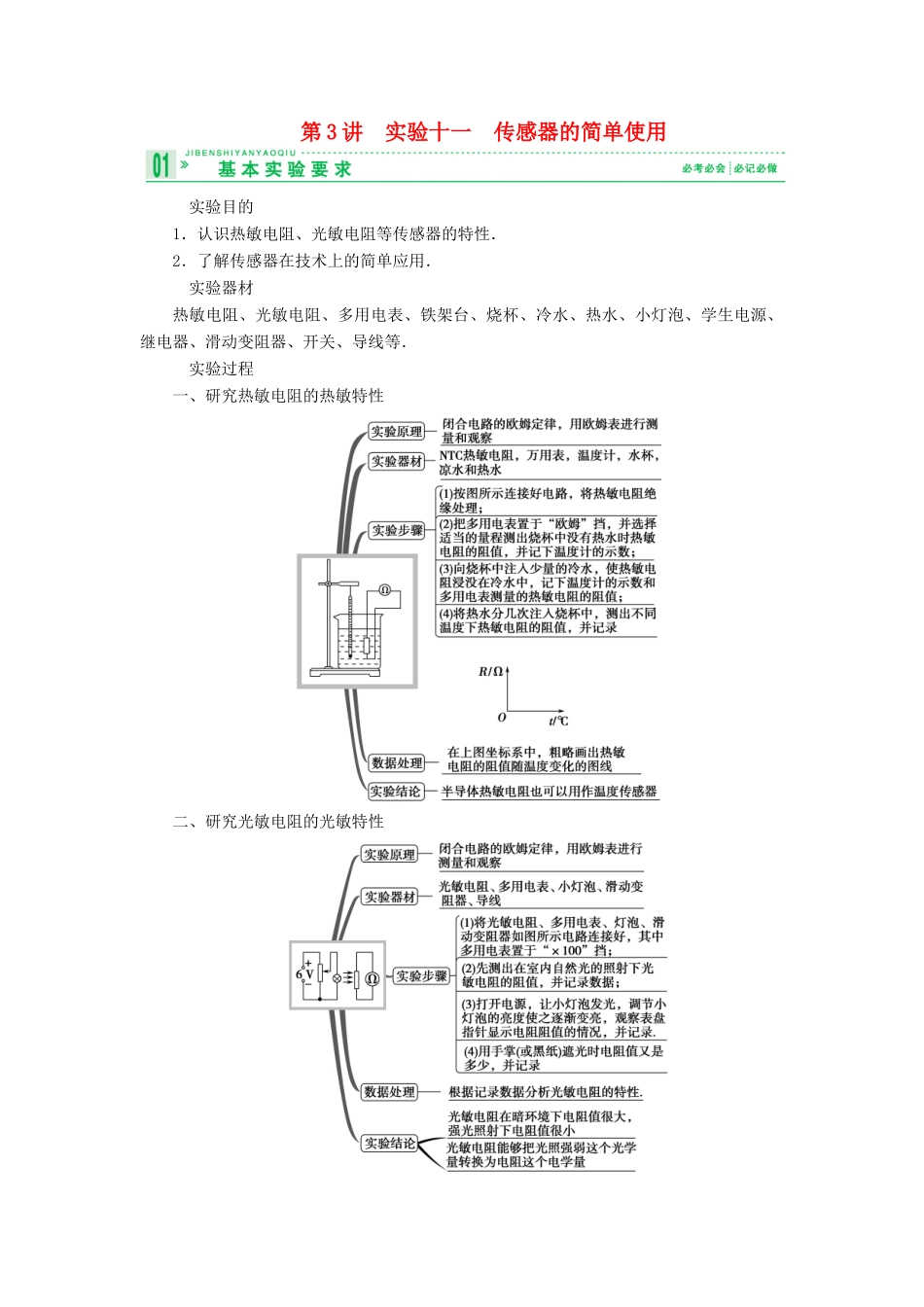

2013届高考物理 第3讲 实验十一 传感器的简单使用考点知识总复习教案41_第2页
2/8

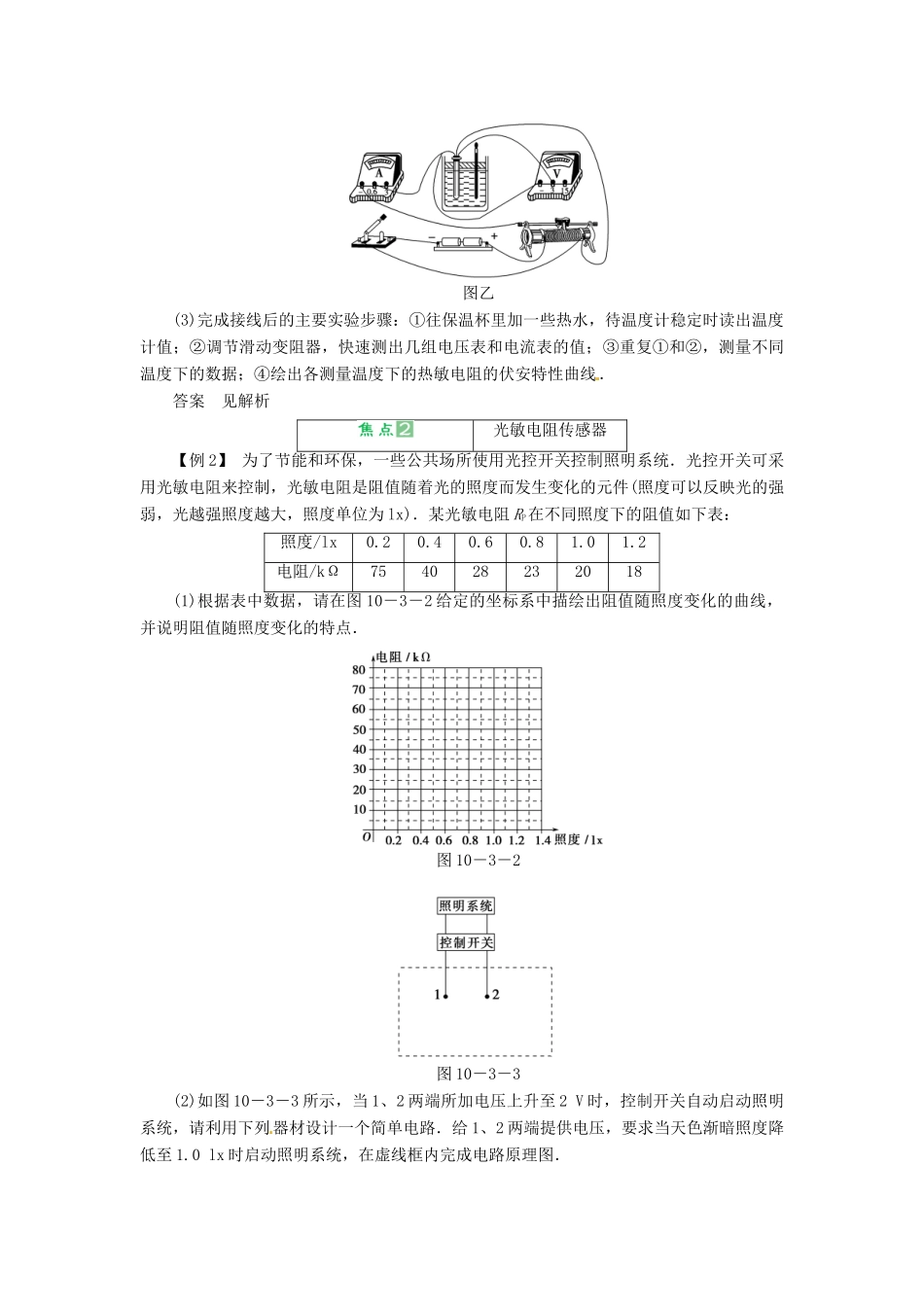

2013届高考物理 第3讲 实验十一 传感器的简单使用考点知识总复习教案41_第3页
3/8
第 3 讲 实验十一 传感器的简单使用实验目的1.认识热敏电阻、光敏电阻等传感器的特性.2.了解传感器在技术上的简单应用.实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等.实验过程一、研究热敏电阻的热敏特性二、研究光敏电阻的光敏特性注意事项1.在做热敏实验时,加开水后要等一会儿再测其阻值,以使电阻温度与水的温度相同,并同时读出水温.2.光敏实验中,如果效果不明显,可将电阻部分电路放入带盖的纸盒中,并通过盖上小孔改变射到光敏电阻上的光的多少.3.欧姆表每次换挡后都要重新调零.热敏电阻传感器【例 1】 热敏电阻是传感电路中常用的电子元件,现用伏安法研究电阻在不同温度下的伏安特性曲线,要求特性曲线尽可能完整.已知常温下待测热敏电阻的阻值约 4~5 Ω.将热敏电阻和温度计插入带塞的保温杯中,杯内有一定量的冷水,其他备用的仪表和器具有:盛有热水的热水瓶(图中未画出)、电源(3 V、内阻可忽略)、直流电流表(内阻约 1 Ω)、直流电压表(内阻约 5 kΩ)、滑动变阻器(0~20 Ω)、开关、导线若干.图 10-3-1(1)在图 10-3-1(a)中画出实验电路图.(2)根据电路图,在图 10-3-1(b)所示的实物图上连线.(3)简要写出完成接线后的主要实验步骤.解析 图甲常温下待测热敏电阻的阻值(约 4~5 Ω)较小,应该选用安培表外接法.热敏电阻的阻值随温度的升高而减小,热敏电阻两端的电压由零逐渐增大,滑动变阻器选用分压式.(1)实验电路如图甲所示.(2)根据电路图,连接实物图如图乙所示.图乙(3)完成接线后的主要实验步骤:①往保温杯里加一些热水,待温度计稳定时读出温度计值;②调节滑动变阻器,快速测出几组电压表和电流表的值;③重复①和②,测量不同温度下的数据;④绘出各测量温度下的热敏电阻的伏安特性曲线.答案 见解析光敏电阻传感器【例 2】 为了节能和环保,一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为 lx).某光敏电阻 RP在不同照度下的阻值如下表:照度/lx0.20.40.60.81.01.2电阻/kΩ754028232018(1)根据表中数据,请在图 10-3-2 给定的坐标系中描绘出阻值随照度变化的曲线,并说明阻值随照度变化的特点.图 10-3-2图 10-3-3(2)如图 10-3-3 所示,当 1、2 两端...
