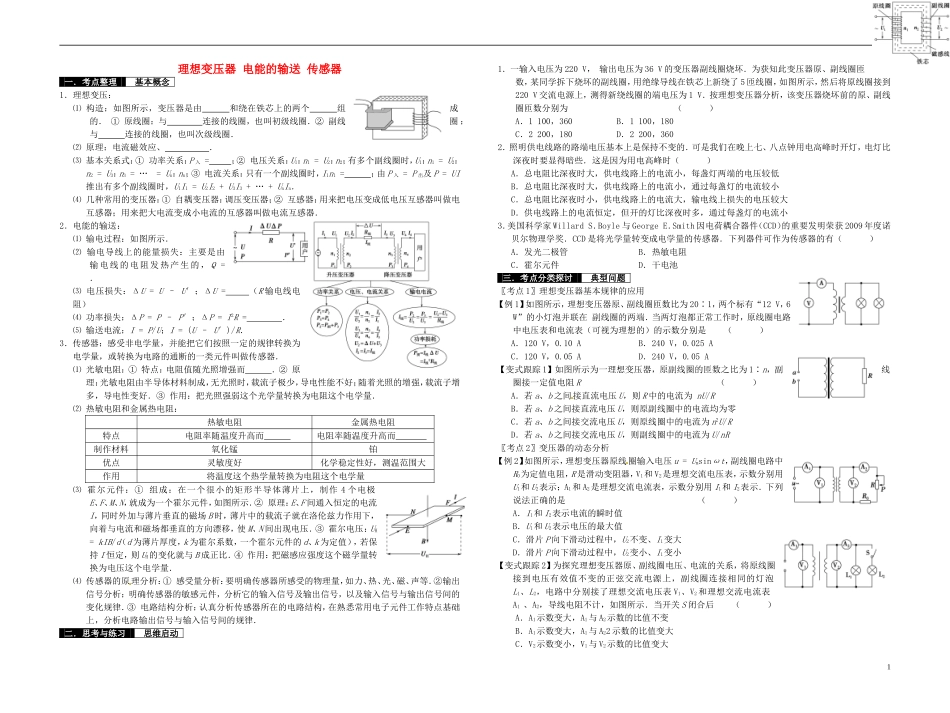

理想变压器 电能的输送 传感器 一．考点整理 基本概念 1．理想变压：⑴ 构造：如图所示，变压器是由 和绕在铁芯上的两个 组成的． ① 原线圈：与 连接的线圈，也叫初级线圈．② 副线圈 ：与 连接的线圈，也叫次级线圈．⑵ 原理：电流磁效应、 ．⑶ 基本关系式：① 功率关系：P 入 = ；② 电压关系：U1：n1 = U2：n2；有多个副线圈时，U1：n1 = U2：n2 = U3：n3 = … = Un：nn；③ 电流关系：只有一个副线圈时，I1n1 = ；由 P 入 = P 出及 P = UI推出有多个副线圈时，U1I1 = U2I2 + U3I3 + … + UnIn．⑷ 几种常用的变压器：① 自耦变压器：调压变压器；② 互感器：用来把电压变成低电压互感器叫做电互感器；用来把大电流变成小电流的互感器叫做电流互感器．2．电能的输送：⑴ 输电过程：如图所示．⑵ 输电导线上的能量损失：主要是由输电线的电阻发热产生的， Q = ．⑶ 电压损失：ΔU = U – U′；ΔU = （R 输电线电阻）⑷ 功率损失：ΔP = P – P′；ΔP = I2R = ．⑸ 输送电流：I = P/U；I = (U – U′)/R．3．传感器：感受非电学量，并能把它们按照一定的规律转换为电学量，或转换为电路的通断的一类元件叫做传感器．⑴ 光敏电阻：① 特点：电阻值随光照增强而 ．② 原理：光敏电阻由半导体材料制成，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性变好．③ 作用：把光照强弱这个光学量转换为电阻这个电学量．⑵ 热敏电阻和金属热电阻：热敏电阻金属热电阻特点电阻率随温度升高而 电阻率随温度升高而 制作材料氧化锰铂优点灵敏度好化学稳定性好，测温范围大作用将温度这个热学量转换为电阻这个电学量⑶ 霍尔元件：① 组成：在一个很小的矩形半导体薄片上，制作 4 个电极E、F、M、N，就成为一个霍尔元件，如图所示．② 原理：E、F 间通入恒定的电流I，同时外加与薄片垂直的磁场 B 时，薄片中的载流子就在洛伦兹力作用下，向着与电流和磁场都垂直的方向漂移，使 M、N 间出现电压．③ 霍尔电压：UH = kIB/d（d 为薄片厚度，k 为霍尔系数，一个霍尔元件的 d、k 为定值），若保持 I 恒定，则 UH的变化就与 B 成正比．④ 作用：把磁感应强度这个磁学量转换为电压这个电学量．⑷ 传感器的原理分析：① 感受量分析：要明确传感器所感受的物理量，如力、热、光、磁、声等．②输出信号分析：明确传感器...
