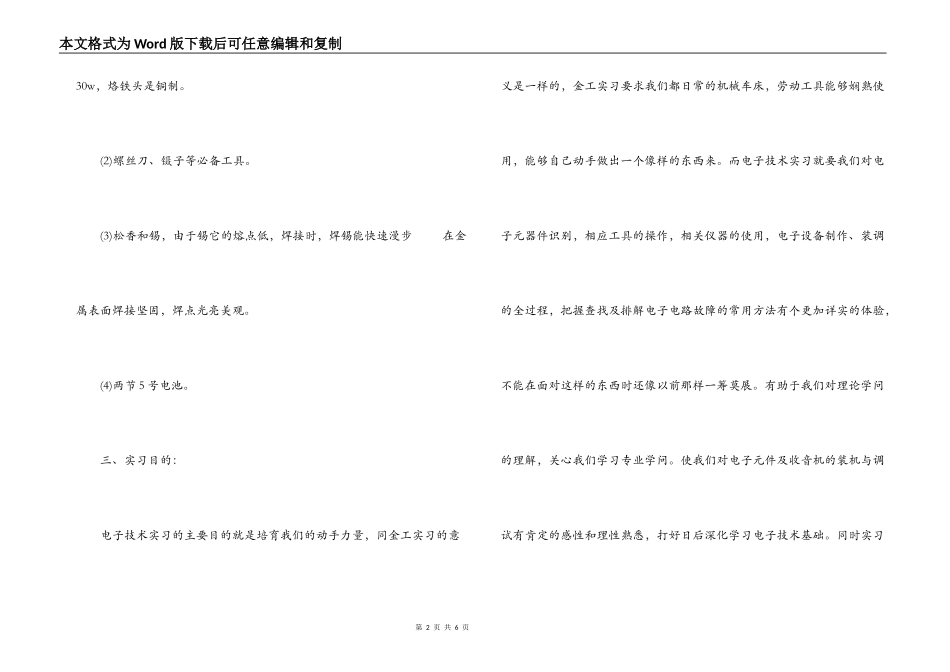

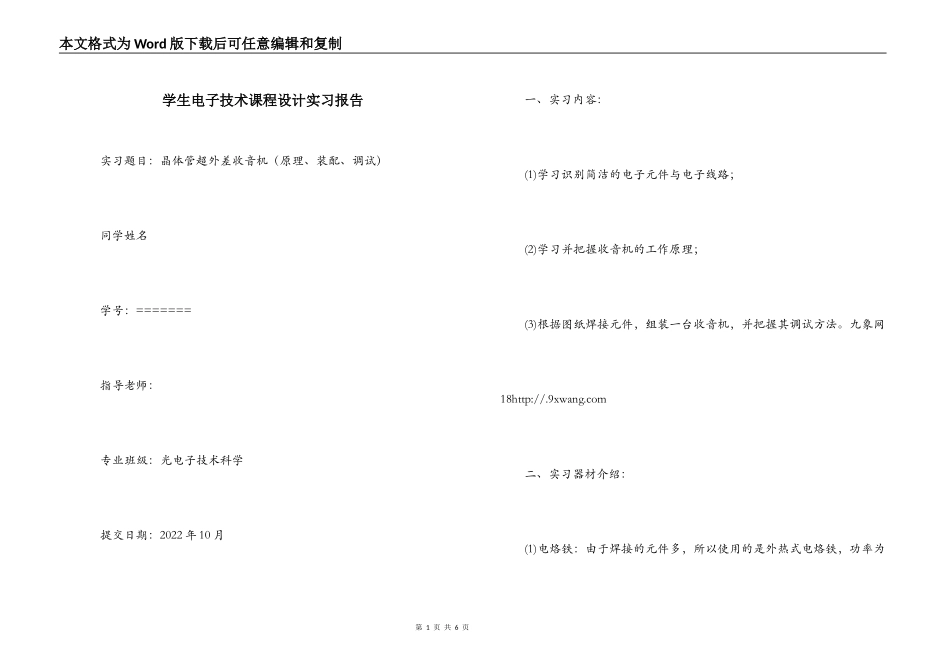

第1页共6页本文格式为Word版下载后可任意编辑和复制学生电子技术课程设计实习报告实习题目：晶体管超外差收音机（原理、装配、调试）同学姓名学号：=======指导老师：专业班级：光电子技术科学提交日期：2022年10月一、实习内容：(1)学习识别简洁的电子元件与电子线路；(2)学习并把握收音机的工作原理；(3)根据图纸焊接元件，组装一台收音机，并把握其调试方法。九象网18http://.9xwang.com二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为第2页共6页本文格式为Word版下载后可任意编辑和复制30w，烙铁头是铜制。(2)螺丝刀、镊子等必备工具。(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能快速漫步在金属表面焊接坚固，焊点光亮美观。(4)两节5号电池。三、实习目的：电子技术实习的主要目的就是培育我们的动手力量，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够娴熟使用，能够自己动手做出一个像样的东西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，把握查找及排解电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论学问的理解，关心我们学习专业学问。使我们对电子元件及收音机的装机与调试有肯定的感性和理性熟悉，打好日后深化学习电子技术基础。同时实习第3页共6页本文格式为Word版下载后可任意编辑和复制使我获得了收音机的实际生产学问和装配技能，培育理论联系实际的力量，提高分析问题和解决问题的力量，增加独立工作的力量。同时也培育同学之间的团队合作、共同探讨、共同前进的精神。详细目的如下：1.熟识手工焊锡的常用工具的使用及其维护与修理。2.基本把握手工电烙铁的焊接技术，能够独立的完成简洁电子产品的安装与焊接。熟识电子产品的安装工艺的生产流程。3.熟识印制电路板设计的步骤和方法，熟识手工制作印制电板的工艺流程，能够依据电路原理图，元器件实物设计并制作印制电路板。4.熟识常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。5.能够正确识别和选用常用的电子器件，并且能够娴熟使用一般万用表和数字万用表。6.了解电子产品的焊接、调试与修理方法。第4页共6页本文格式为Word版下载后可任意编辑和复制四、原理简述：zx-921型收音机是由8个三极管和2个二极管组成的，其中bg1为变频三极管，bg2、bg3为中频放大三极管，bg4为检波三极管，bg5、bg6组成阻容耦合式前置低频放大器，bg7、bg8组成变压器耦合推挽低频功率放大器。该机的主要技术指标为：频率范围：中波530～1605khz中频：465khz灵敏度：小于lmv／m选择性：大于16db输出功率：56mw～140mw电源：1.5v(1.5v干电池一节)zx-921型收音机电路原理图(一)调谐、变频电路l1（线圈）从磁性天线(磁棒)上感应出的电台信号，经由l1和cl-a（双第5页共6页本文格式为Word版下载后可任意编辑和复制联电容）组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给l2（线圈），并由l2送bg1的基极和放射极。由于调谐回路阻抗高，约为100kω，三极管输入阻抗低，约为1～2kω。要使它们的阻抗匹配，使信号输出最大，就必需适当选择l1与l2的圈数比，一般取l1为60～80圈，l2取l1的非常之一左右。以转变输人回路的高端谐振频率，使之始终低于本机振荡频率465khz。所以微调电容c主要用于调整波段高端的接收灵敏度。相反，微调电容c对波段低端接收灵敏度的影响微小，这是因为在波段低端双连可变电容器cl-a几乎全部旋进，这时cl-a的电容量很大，约为200多微微法，微调电容器c的电容量的变化对它来说便可忽视不计。来自l2经输入调谐回路选择的信号电压一端接bg1的基极，另一端经c2旁路到地，再由地经本振回路b2次级下半绕组，然后由c3耦合送bg1的放射极。与此同时，来自本机振荡回路的本机振荡信号由本振线圈次级抽头b2输出，经电容c3耦合后注入bg1的放射极；本机振荡信号的另一端，即本振线圈次级另一端，经地由c2耦合到l2的一端，并经l2送bg1的基第6页共6页本文格式为Word版下载后可任意编辑和复制极。由于l2线圈只有几匝，电感量很少，它对本机振荡信号的感抗可忽视不计。九象网http://.9xwang.com
