桥梁顶升工艺和施工控制

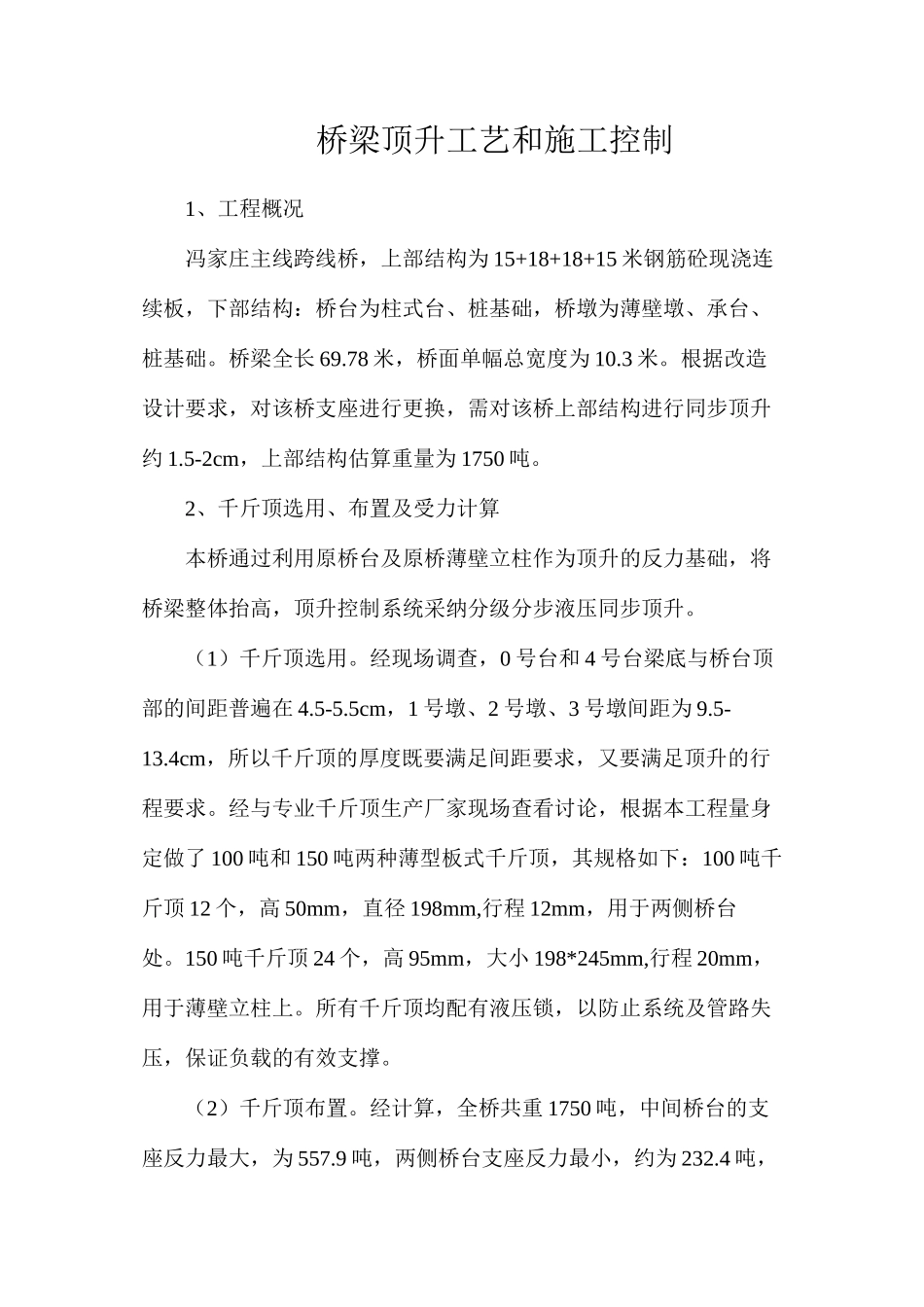

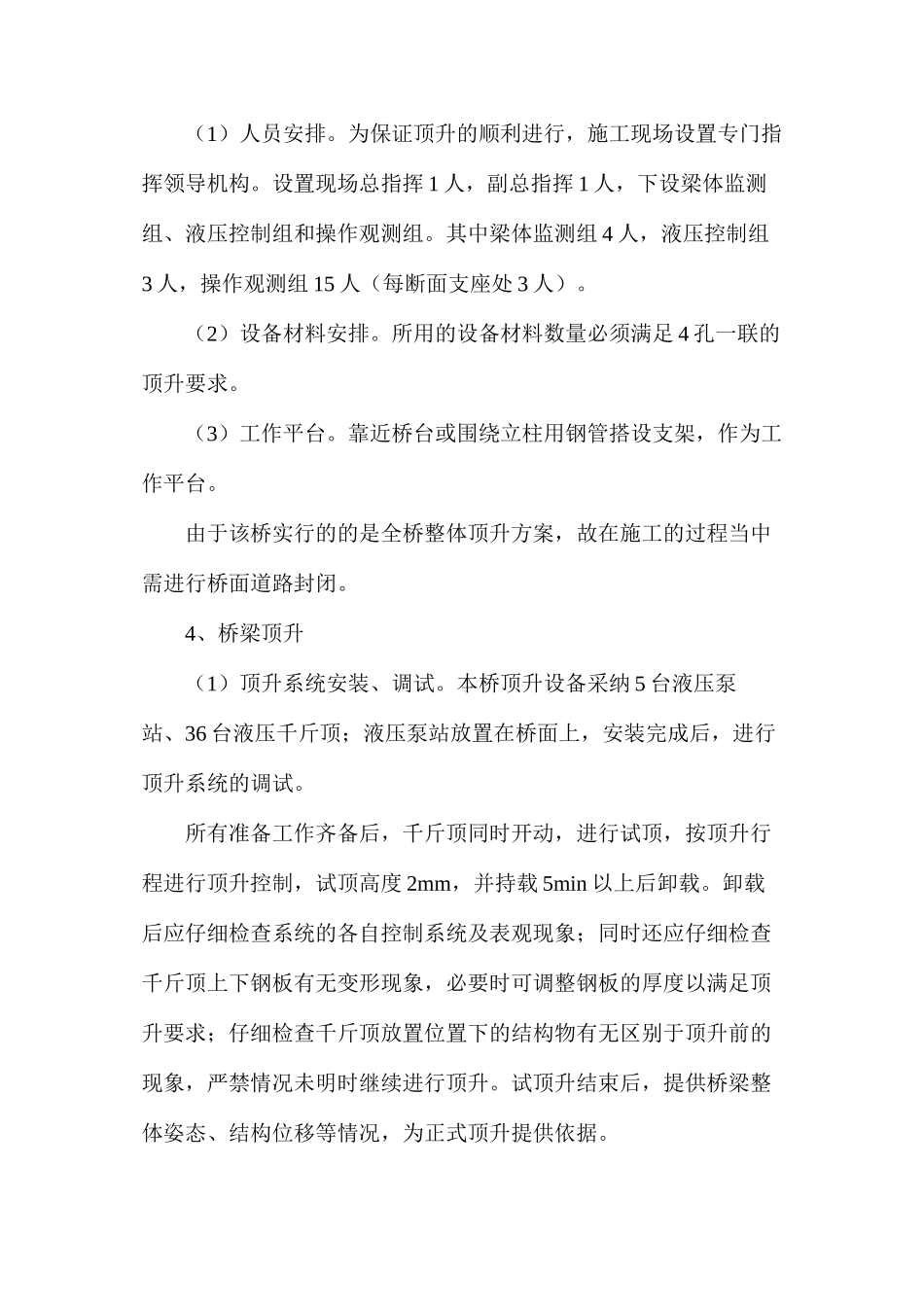

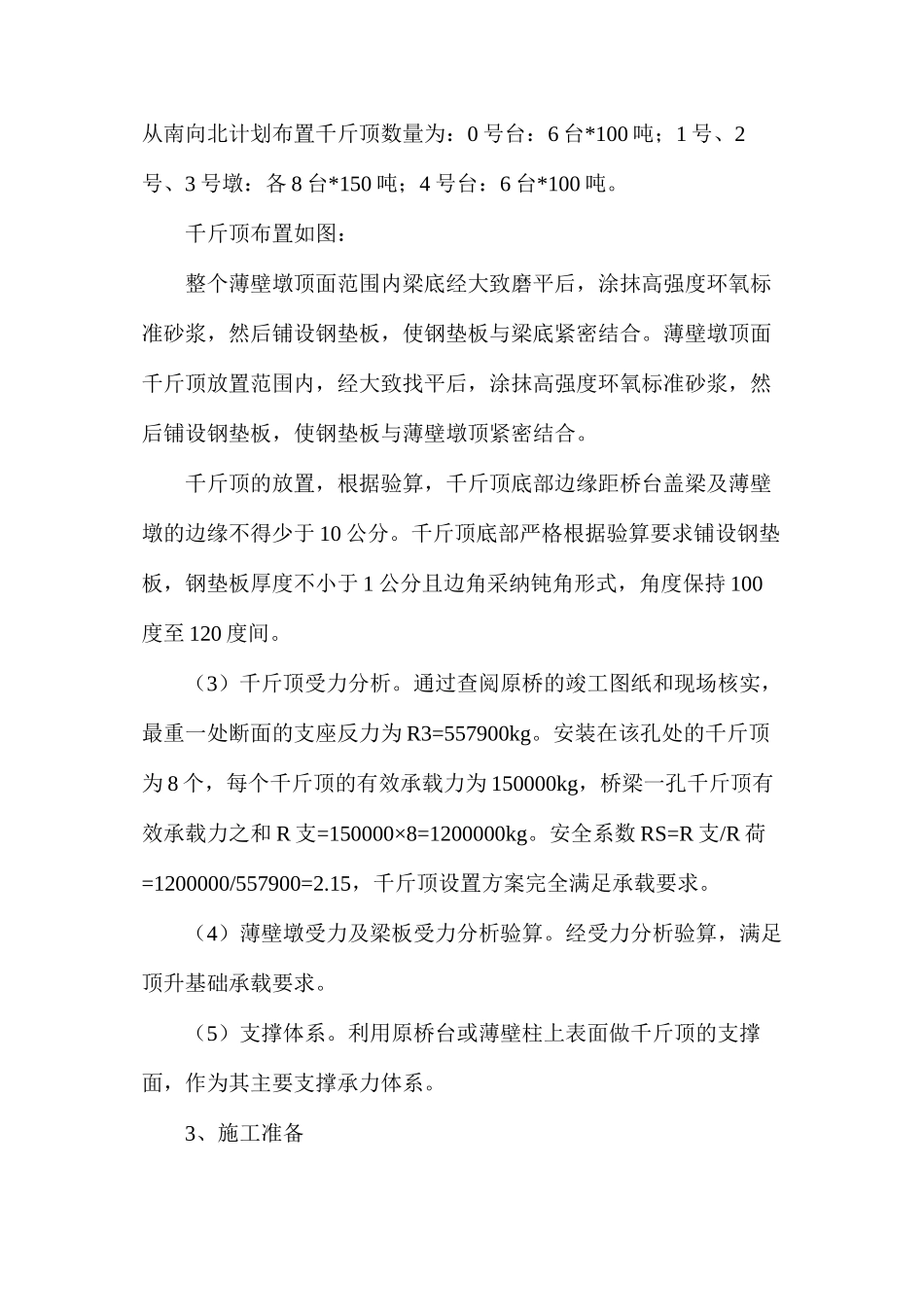

桥梁顶升工艺和施工控制1、工程概况冯家庄主线跨线桥，上部结构为 15+18+18+15 米钢筋砼现浇连续板，下部结构：桥台为柱式台、桩基础，桥墩为薄壁墩、承台、桩基础。桥梁全长 69.78 米，桥面单幅总宽度为 10.3 米。根据改造设计要求，对该桥支座进行更换，需对该桥上部结构进行同步顶升约 1.5-2cm，上部结构估算重量为 1750 吨。2、千斤顶选用、布置及受力计算本桥通过利用原桥台及原桥薄壁立柱作为顶升的反力基础，将桥梁整体抬高，顶升控制系统采纳分级分步液压同步顶升。（1）千斤顶选用。经现场调查，0 号台和 4 号台梁底与桥台顶部的间距普遍在 4.5-5.5cm，1 号墩、2 号墩、3 号墩间距为 9.5-13.4cm，所以千斤顶的厚度既要满足间距要求，又要满足顶升的行程要求。经与专业千斤顶生产厂家现场查看讨论，根据本工程量身定做了 100 吨和 150 吨两种薄型板式千斤顶，其规格如下：100 吨千斤顶 12 个，高 50mm，直径 198mm,行程 12mm，用于两侧桥台处。150 吨千斤顶 24 个，高 95mm，大小 198*245mm,行程 20mm，用于薄壁立柱上。所有千斤顶均配有液压锁，以防止系统及管路失压，保证负载的有效支撑。（2）千斤顶布置。经计算，全桥共重 1750 吨，中间桥台的支座反力最大，为 557.9 吨，两侧桥台支座反力最小，约为 232.4 吨，从南向北计划布置千斤顶数量为：0 号台：6 台*100 吨；1 号、2号、3 号墩：各 8 台*150 吨；4 号台：6 台*100 吨。千斤顶布置如图：整个薄壁墩顶面范围内梁底经大致磨平后，涂抹高强度环氧标准砂浆，然后铺设钢垫板，使钢垫板与梁底紧密结合。薄壁墩顶面千斤顶放置范围内，经大致找平后，涂抹高强度环氧标准砂浆，然后铺设钢垫板，使钢垫板与薄壁墩顶紧密结合。千斤顶的放置，根据验算，千斤顶底部边缘距桥台盖梁及薄壁墩的边缘不得少于 10 公分。千斤顶底部严格根据验算要求铺设钢垫板，钢垫板厚度不小于 1 公分且边角采纳钝角形式，角度保持 100度至 120 度间。（3）千斤顶受力分析。通过查阅原桥的竣工图纸和现场核实，最重一处断面的支座反力为 R3=557900kg。安装在该孔处的千斤顶为 8 个，每个千斤顶的有效承载力为 150000kg，桥梁一孔千斤顶有效承载力之和 R 支=150000×8=1200000kg。安全系数 RS=R 支/R 荷=1200000/557900=2.15，千斤顶设置方案完全满足承载要求。（4）薄壁墩受力及梁板受力分析验算。经受力分析验算，满足顶升基础承载要求。（...
