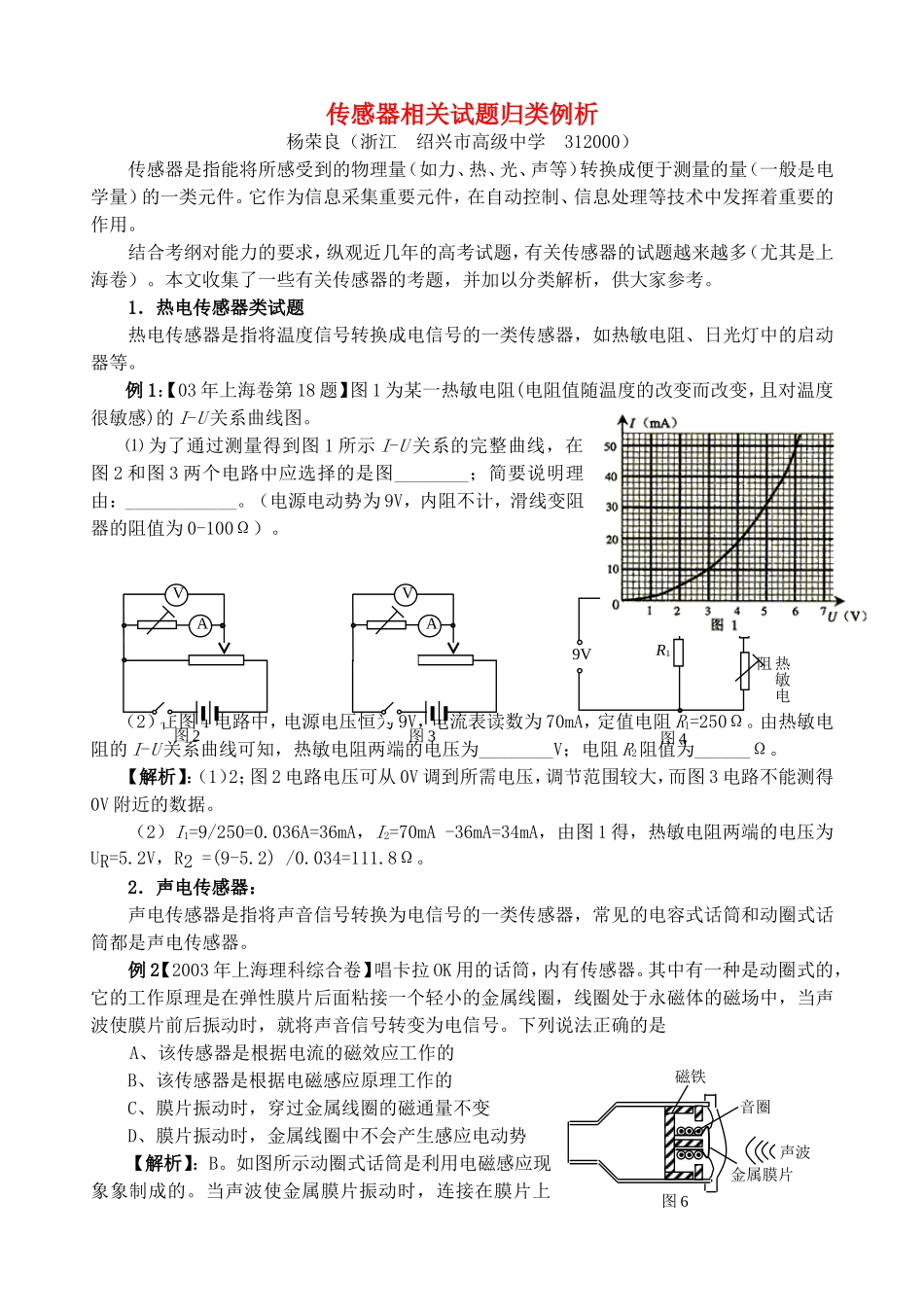

传感器相关试题归类例析

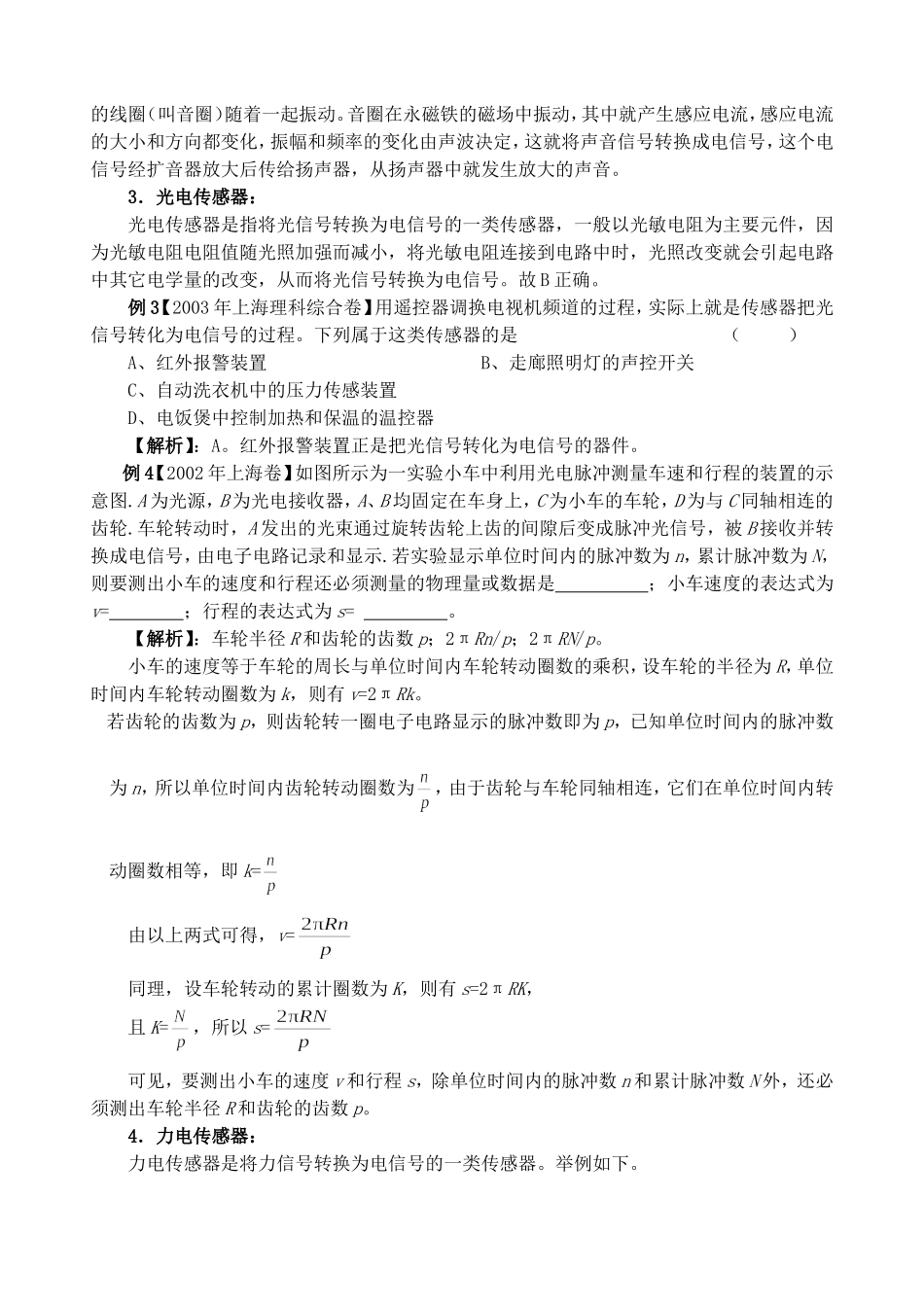

传感器相关试题归类例析杨荣良（浙江 绍兴市高级中学 312000）传感器是指能将所感受到的物理量（如力、热、光、声等）转换成便于测量的量（一般是电学量）的一类元件。它作为信息采集重要元件，在自动控制、信息处理等技术中发挥着重要的作用。结合考纲对能力的要求，纵观近几年的高考试题，有关传感器的试题越来越多（尤其是上海卷）。本文收集了一些有关传感器的考题，并加以分类解析，供大家参考。1．热电传感器类试题 热电传感器是指将温度信号转换成电信号的一类传感器，如热敏电阻、日光灯中的启动器等。例 1：【03 年上海卷第 18 题】图 1 为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的 I-U 关系曲线图。⑴ 为了通过测量得到图 1 所示 I-U 关系的完整曲线，在图 2 和图 3 两个电路中应选择的是图________；简要说明理由：____________。（电源电动势为 9V，内阻不计，滑线变阻器的阻值为 0-100Ω）。（2）在图 4 电路中，电源电压恒为 9V，电流表读数为 70mA，定值电阻 R1=250Ω。由热敏电阻的 I-U 关系曲线可知，热敏电阻两端的电压为________V；电阻 R2阻值为______Ω。【解析】：（1）2；图 2 电路电压可从 0V 调到所需电压，调节范围较大，而图 3 电路不能测得0V 附近的数据。（2）I1=9/250=0.036A=36mA，I2=70mA -36mA=34mA，由图 1 得，热敏电阻两端的电压为UR=5.2V，R2 =(9-5.2) /0.034=111.8Ω。2．声电传感器：声电传感器是指将声音信号转换为电信号的一类传感器，常见的电容式话筒和动圈式话筒都是声电传感器。例 2【2003 年上海理科综合卷】唱卡拉 OK 用的话筒，内有传感器。其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号。下列说法正确的是A、该传感器是根据电流的磁效应工作的B、该传感器是根据电磁感应原理工作的C、膜片振动时，穿过金属线圈的磁通量不变D、膜片振动时，金属线圈中不会产生感应电动势【解析】：B。如图所示动圈式话筒是利用电磁感应现象象制成的。当声波使金属膜片振动时，连接在膜片上VA图 2VA图 3AR1R2热敏电阻9V图 4磁铁音圈金属膜片声波图 6的线圈（叫音圈）随着一起振动。音圈在永磁铁的磁场中振动，其中就产生感应电流，感应电流的大小和方向都变化，振幅和频率的变化由声波决定，这就将声音信号转换成电信号，这个电信号...
