焊缝检测答案

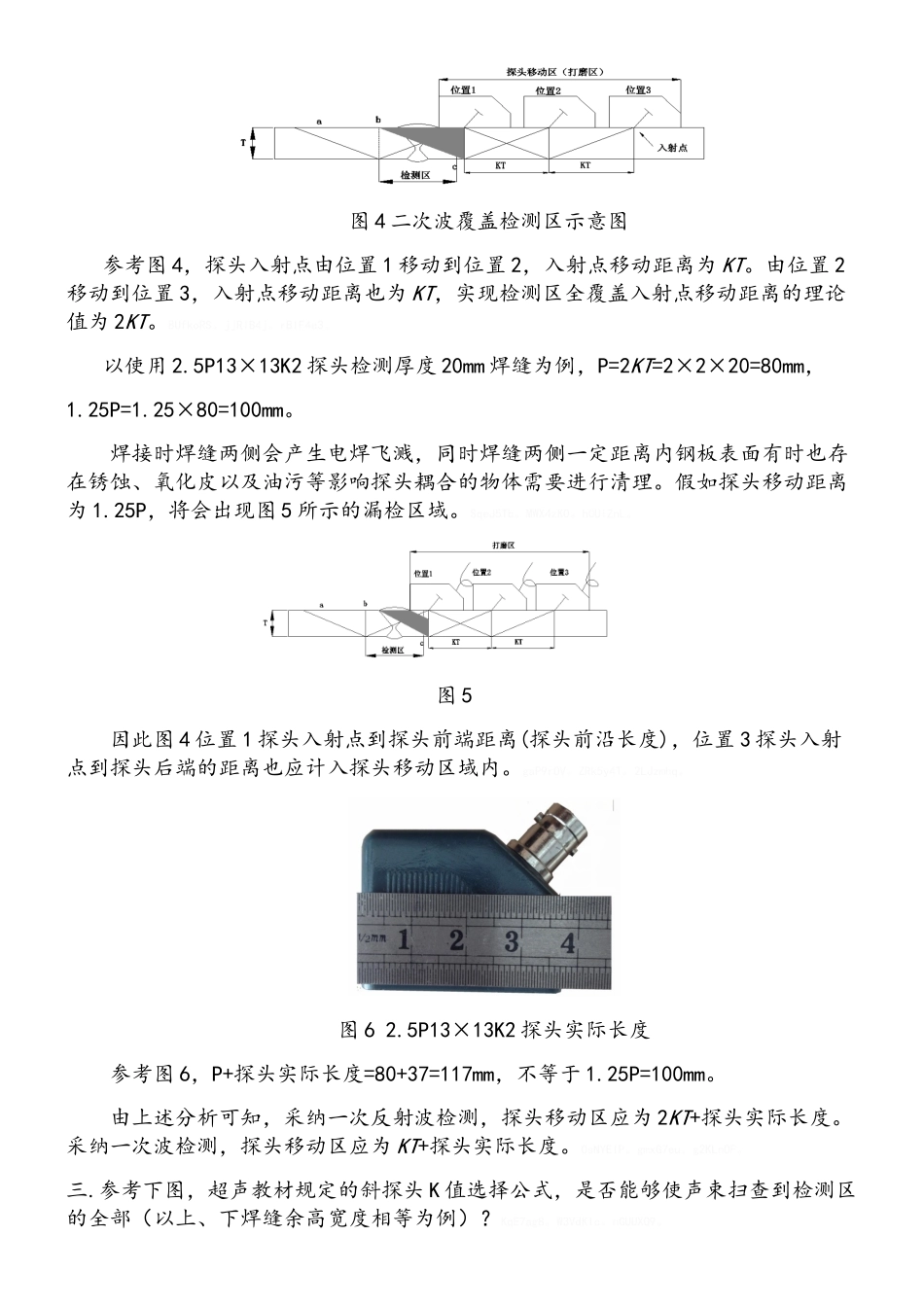

焊缝检测部分一．NB/T47013-2025 标准第 122 页图 16 规定的 V 型坡口热映区宽度是否符合焊接法律规范？X 形坡口的热映区宽度是多少？答：不符合，宽度应该是 5mm。答：X 形坡口热映区宽度是 10mm。二．NB/T47013-2025 标准第 123 页图 17 规定的 V 型坡口探头移动区宽度 1.25P 是否满足检测要求？为什么？BEoxlph。3dJMLtL。qmcMSuD。答：不满足。答：探头移动区宽度的确定参考图 1，确定探头移动区域宽度的目地，是要清楚探头如何移动？移动多远的距离？探头前沿与探头 K 值分别是多少？采纳几次波扫查超声场才能将检测区域完全覆盖。TAvefcZ。ABTsyLP。jjCJY3m。 图 1 V 型与 X 型坡口检测区示意图参考图 2，声场完全覆盖检测区是随着探头移动由一次波覆盖一部分，二次波覆盖两部分完成的，每个覆盖范围实现的参考点是以探头入射点水平移动位置为基准。GvPRFeg。Vk8nuH1。C5oLCER。探头移动区域长度与选用探头的 K 值和母材厚度 T 有关，探头入射点由位置 1移动到位置 2 一次波覆盖了图 2 涂黑部分，二次波覆盖了图 3 涂黑部分。入射点由位置 2 移动到位置 3，二次波又覆盖了图 4 涂黑部分。三个涂黑部分交叉覆盖，实现了检测区的全覆盖。ib3h9Gb。xgi1IuK。T4dxpE7。 图 2 一次波覆盖检测区示意图 图 3 二次波覆盖检测区示意图 图 4 二次波覆盖检测区示意图参考图 4，探头入射点由位置 1 移动到位置 2，入射点移动距离为 KT。由位置 2移动到位置 3，入射点移动距离也为 KT，实现检测区全覆盖入射点移动距离的理论值为 2KT。8UfkoRS。jjRlB4j。rBIF4e3。以使用 2.5P13×13K2 探头检测厚度 20mm 焊缝为例，P=2KT=2×2×20=80mm，1.25P=1.25×80=100mm。焊接时焊缝两侧会产生电焊飞溅，同时焊缝两侧一定距离内钢板表面有时也存在锈蚀、氧化皮以及油污等影响探头耦合的物体需要进行清理。假如探头移动距离为 1.25P，将会出现图 5 所示的漏检区域。SqeJ5Tb。MWX4zK0。h0UiZnL。 图 5因此图 4 位置 1 探头入射点到探头前端距离(探头前沿长度)，位置 3 探头入射点到探头后端的距离也应计入探头移动区域内。gaP9rOV。ZRk5y4T。2LJzmhq。 图 6 2.5P13×13K2 探头实际长度参考图 6，P+探头实际长度=80+37=117mm，不等于 1.25P=100mm。由上述分析可知，采纳一次反射波检测，探头移动区应为 2KT+探头实际长度。采纳一次波检测，探头移动区应为 KT+探头实际长度。O...
