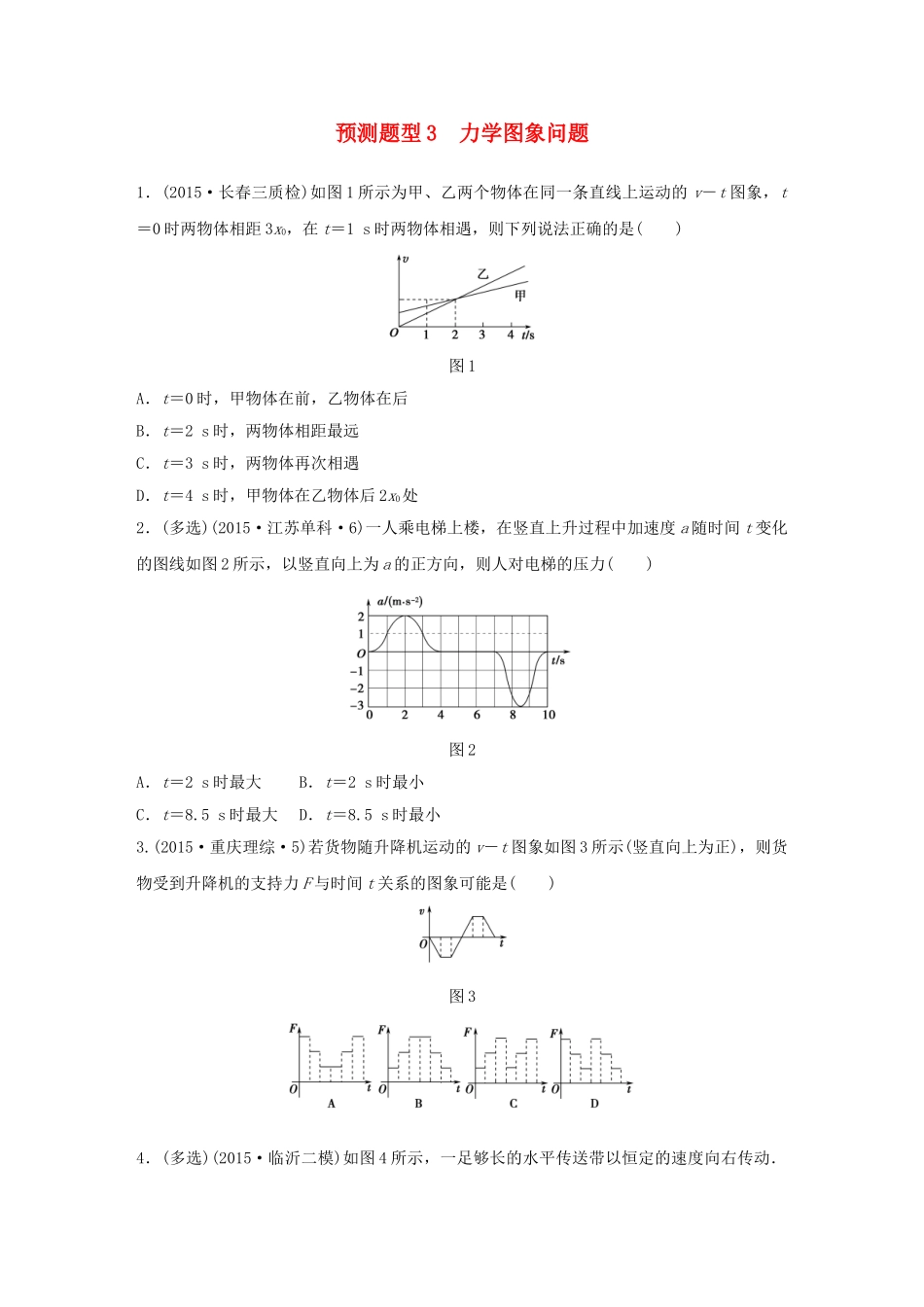

预测题型3力学图象问题1．(2015·长春三质检)如图1所示为甲、乙两个物体在同一条直线上运动的v－t图象，t＝0时两物体相距3x0，在t＝1s时两物体相遇，则下列说法正确的是()图1A．t＝0时，甲物体在前，乙物体在后B．t＝2s时，两物体相距最远C．t＝3s时，两物体再次相遇D．t＝4s时，甲物体在乙物体后2x0处2．(多选)(2015·江苏单科·6)一人乘电梯上楼，在竖直上升过程中加速度a随时间t变化的图线如图2所示，以竖直向上为a的正方向，则人对电梯的压力()图2A．t＝2s时最大B．t＝2s时最小C．t＝8.5s时最大D．t＝8.5s时最小3.(2015·重庆理综·5)若货物随升降机运动的v－t图象如图3所示(竖直向上为正)，则货物受到升降机的支持力F与时间t关系的图象可能是()图34．(多选)(2015·临沂二模)如图4所示，一足够长的水平传送带以恒定的速度向右传动．将一物体轻轻放在皮带左端，以v、a、x、Ff表示物体速度大小、加速度大小、位移大小和所受摩擦力的大小．下列选项正确的是()图45．(多选)(2015·南通二调)如图5甲所示，固定斜面AC长为L，B为斜面中点，AB段光滑．一物块在恒定拉力F作用下，从最低点A由静止开始沿斜面上滑至最高点C，此过程中物块的动能Ek随位移x变化的关系图象如图乙所示．设物块由A运动到C的时间为t0，下列描述该过程中物块的速度v随时间t、加速度大小a随时间t、加速度大小a随位移x、机械能E随位移x变化规律的图象中，可能正确的是()图56．(2015·哈尔滨第六中学三模)如图6所示，质量为M＝4kg的木板A长L＝1m，静止放在光滑的水平地面上，其右端静置一质量为m＝1kg的小滑块B(可视为质点)，它与木板A之间的动摩擦因数μ＝0.4.现用水平恒力F＝28N向右拉木板，使小滑块B能从木板A上滑下来．木板A和小滑块B的加速度大小分别为aA、aB，速度大小分别为vA、vB，重力加速度g取10m/s2，则从开始运动到小滑块B滑下木板的过程中，下列图象正确的是()图6答案精析预测题型3力学图象问题1．C[t＝1s时两物体相遇，且0～1s内甲速度始终比乙大，可知t＝0时刻甲物体在后，乙物体在前，A项错误；1s末两物体相遇，由对称性可知第2s内甲超越乙的位移和第3s内乙反超甲的位移相同，因此3s末两物体再次相遇，C项正确；如图可知4s末，甲物体在乙物体后3x0，D项错误；t＝4s时甲乙间距为3x0，此后甲乙间距离不断增大，因此两者间距最大值无法获得，B项错误．]2．AD[由题图知，在上升过程中，在0～4s内，加速度方向向上，FN－mg＝ma，所以向上的加速度越大，电梯对人的支持力就越大，由牛顿第三定律可知，人对电梯的压力就越大，故A正确，B错误；由题图知，在7～10s内加速度方向向下，由mg－FN＝ma知，向下的加速度越大，人对电梯的压力就越小，故C错误，D正确．]3．B[由v－t图象可知：过程①为向下匀加速直线运动(加速度向下，失重，Fmg)；过程④为向上匀加速直线运动(加速度向上，超重，F>mg)；过程⑤为向上匀速直线运动(处于平衡状态，F＝mg)；过程⑥为向上匀减速直线运动(加速度向下，失重，F
