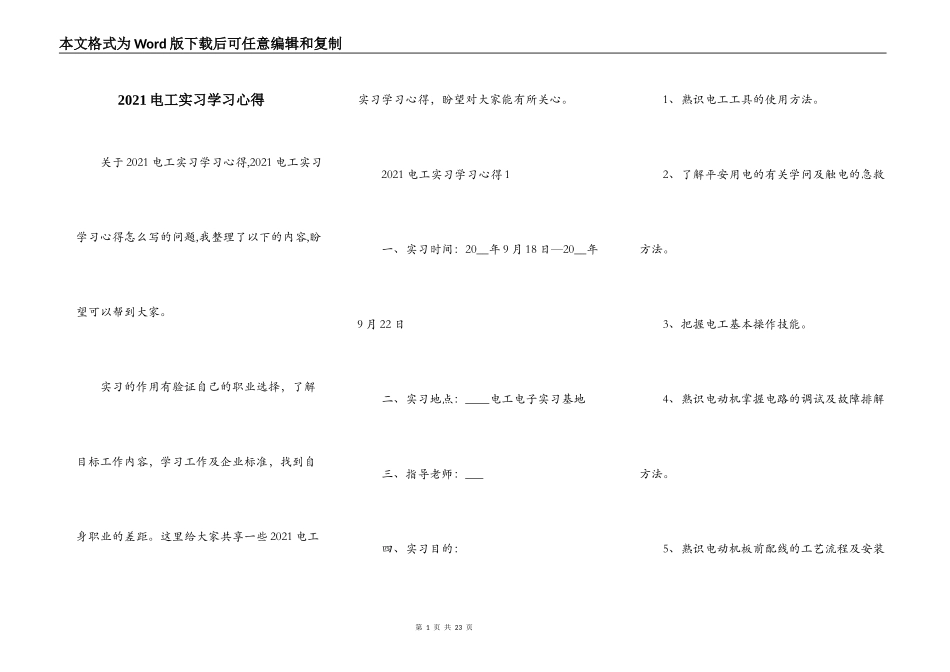

第1页共23页本文格式为Word版下载后可任意编辑和复制2021电工实习学习心得关于2021电工实习学习心得,2021电工实习学习心得怎么写的问题,我整理了以下的内容,盼望可以帮到大家。实习的作用有验证自己的职业选择，了解目标工作内容，学习工作及企业标准，找到自身职业的差距。这里给大家共享一些2021电工实习学习心得，盼望对大家能有所关心。2021电工实习学习心得1一、实习时间：20__年9月18日—20__年9月22日二、实习地点：____电工电子实习基地三、指导老师：___四、实习目的：1、熟识电工工具的使用方法。2、了解平安用电的有关学问及触电的急救方法。3、把握电工基本操作技能。4、熟识电动机掌握电路的调试及故障排解方法。5、熟识电动机板前配线的工艺流程及安装第2页共23页本文格式为Word版下载后可任意编辑和复制方法。6、了解电动机正转反转电路设计的一般步骤，并把握电路图的绘制方法。7、熟识常用电器元件的性能、结构、型号、规格及使用范围。五、实习资料：(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中最简洁的短路爱护装置，使用中，由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路，防止电器设备短路或严峻过载。它由熔体、熔管、盖板、指示灯和触刀组成。选取熔断器时不仅仅要满意熔断器的形式贴合线路和安装要求，且务必满意熔断器额定电压小于线路工作电压，熔断器额定电流小于线路工作电流。2、热继电器热继电器是用来爱护电动机使之免受长期过载的危害。但是由于热继电器的热惯性，它只能做过载爱护。它由热元件、触头系统、动作机构、复位按钮、整定电流装置、升温补偿第3页共23页本文格式为Word版下载后可任意编辑和复制元件组成。其工作原理为：热元件串接在电动机定子绕组仲，电动机绕组电流即为流淌热元件的电流。电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。电动机过载时，经过热元件电流增大，热元件热量增加，使双金属片弯曲增大，经过一段时间后，双金属片推动导板使继电器出头动作，从而切断电动机掌握电路。3、按钮开关按钮开关是用来接通或断开掌握电路的，电流比较小。按钮由动触点和静触点组成。其工作原理为：按下按钮时，动触点就把下边的静触点接通而断开上边的静触点。这种按钮有四个接线柱，成对使用。常态时，假如接上边的静触点电路就是闭合的，称为常闭开关，假如接下边的静触点电路是打开的，称为常开开关。4、沟通接触器接触器主要作用于频繁接通或分断交，直流电路并且能够远距离掌握电器。由电磁机构，触点系统和灭弧装置三部分组成。其工作原理第4页共23页本文格式为Word版下载后可任意编辑和复制为:当线圈通电以后线圈电流产生磁场，产生足够的电磁吸力使衔铁吸合。衔铁带动触头动作，使常闭触头断开常开触头闭合。当线圈断电时电路吸力消逝，衔铁在反作用弹簧的作用下释放触头，恢复原状。选取接触器时，要依据所掌握负载的工作性质，负载轻重，电流类别及被掌握对象的功率和操作状况，掌握回路要求选取线圈的参数进行选取。(二)常用典型电路分析1、点动掌握电路点动掌握电路，工作原理为：按下SB按钮，KM线圈通电吸合，主触点闭合，电动机启动旋转。松开SB，KM线圈断电释放，主触点断开，电动机停止旋转。2、三相异步电动机启动/停止运行掌握电路三相异步电动机启动/停止运行掌握电路，既可实现电动机连续旋转又可实现点动掌握电路，并由手动开关SA选取。当SA闭合时为连续掌握，SA断开时则为点动掌握。3、三相电动机正、反转(双重互锁)运行掌第5页共23页本文格式为Word版下载后可任意编辑和复制握电路三相电动机正、反转(双重互锁)运行掌握电路。工作原理为：正转时，按下SB2，KM1通电并自锁，电机M正转运行，串联在KM2线圈回路的KM1常闭触点断开，保证KM1与KM2不一样时带电。要反转时，先按下停车按钮SB1，KM1断电，电机停车;再按SB3，KM2通电并自锁，电机M反转，串联在KM1线圈回路的KM2常闭触点断开，也保证KM1与KM2不一样时带电。(三)安装工艺我们在实习过程中学习了塑料配线槽配线方式，塑料配线槽配线方式的基本要求为：(1)配线前应仔细阅读电气原理图，安装接...
