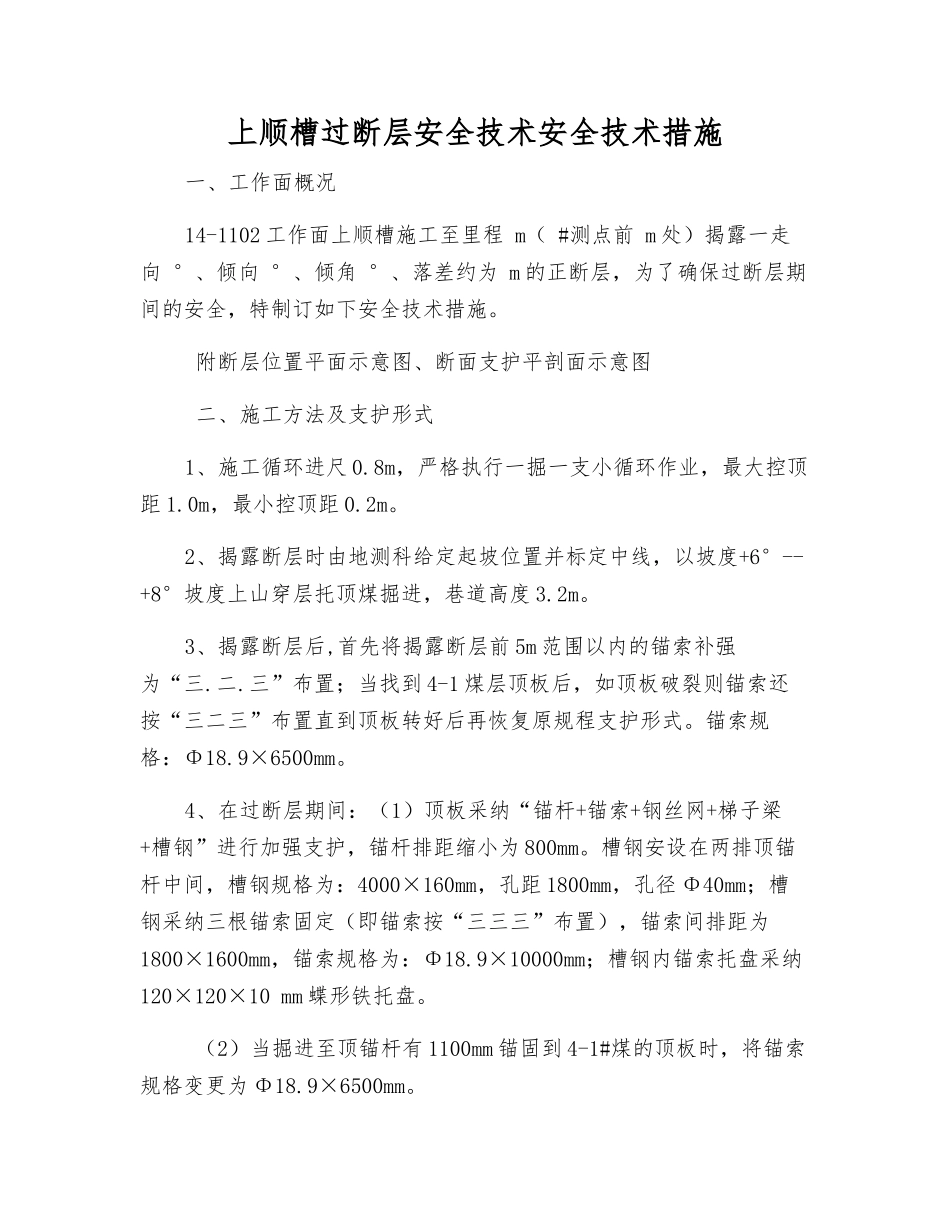

上顺槽过断层安全技术安全技术措施

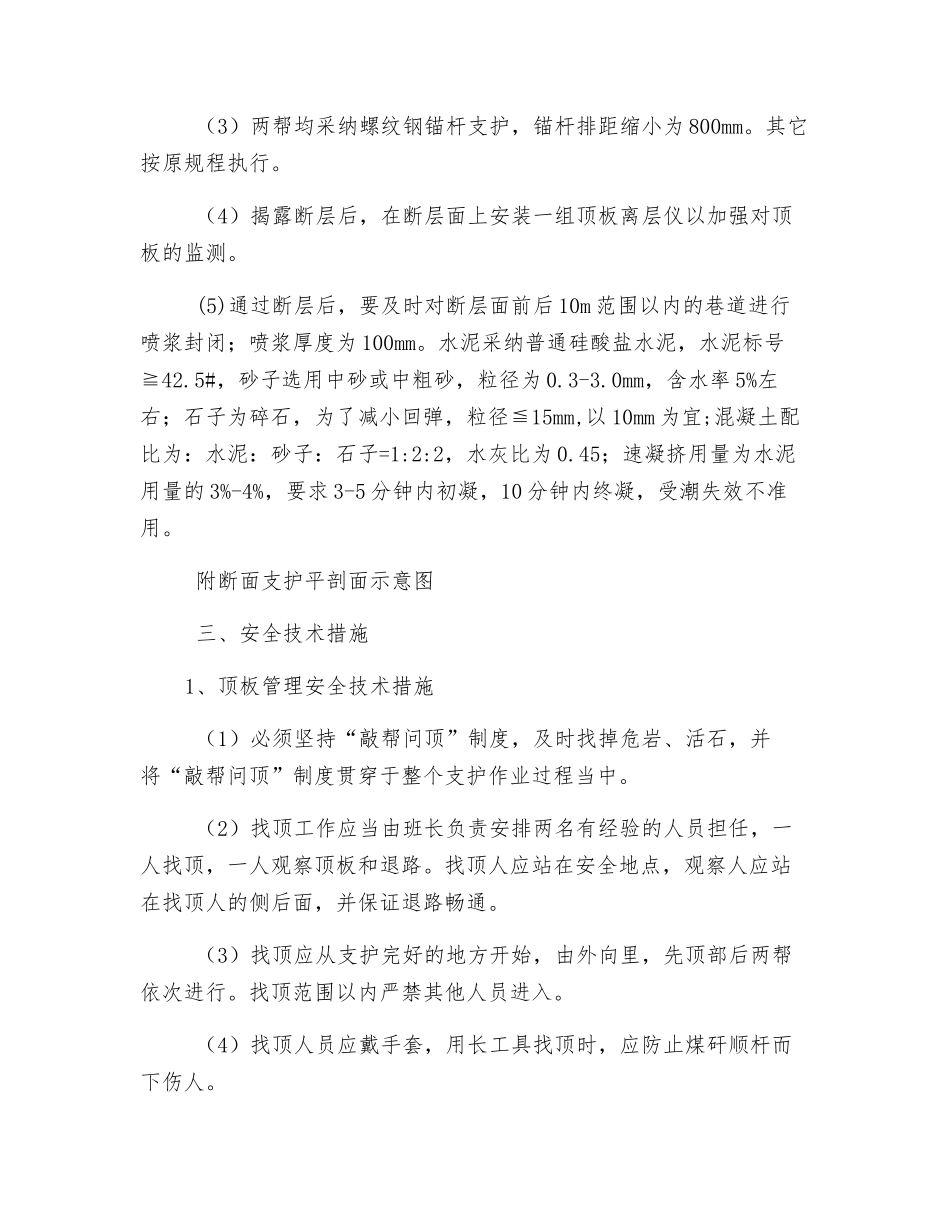

上顺槽过断层安全技术安全技术措施一、工作面概况14-1102 工作面上顺槽施工至里程 m（ #测点前 m 处）揭露一走向 °、倾向 °、倾角 °、落差约为 m 的正断层，为了确保过断层期间的安全，特制订如下安全技术措施。 附断层位置平面示意图、断面支护平剖面示意图 二、施工方法及支护形式1、施工循环进尺 0.8m，严格执行一掘一支小循环作业，最大控顶距 1.0m，最小控顶距 0.2m。2、揭露断层时由地测科给定起坡位置并标定中线，以坡度+6°--+8°坡度上山穿层托顶煤掘进，巷道高度 3.2m。3、揭露断层后,首先将揭露断层前 5m 范围以内的锚索补强为“三.二.三”布置；当找到 4-1 煤层顶板后，如顶板破裂则锚索还按“三二三”布置直到顶板转好后再恢复原规程支护形式。锚索规格：Φ18.9×6500mm。4、在过断层期间：（1）顶板采纳“锚杆+锚索+钢丝网+梯子梁+槽钢”进行加强支护，锚杆排距缩小为 800mm。槽钢安设在两排顶锚杆中间，槽钢规格为：4000×160mm，孔距 1800mm，孔径 Φ40mm；槽钢采纳三根锚索固定（即锚索按“三三三”布置），锚索间排距为1800×1600mm，锚索规格为：Φ18.9×10000mm；槽钢内锚索托盘采纳120×120×10 mm 蝶形铁托盘。 （2）当掘进至顶锚杆有 1100mm 锚固到 4-1#煤的顶板时，将锚索规格变更为 Φ18.9×6500mm。 （3）两帮均采纳螺纹钢锚杆支护，锚杆排距缩小为 800mm。其它按原规程执行。 （4）揭露断层后，在断层面上安装一组顶板离层仪以加强对顶板的监测。 (5)通过断层后，要及时对断层面前后 10m 范围以内的巷道进行喷浆封闭；喷浆厚度为 100mm。水泥采纳普通硅酸盐水泥，水泥标号≧42.5#，砂子选用中砂或中粗砂，粒径为 0.3-3.0mm，含水率 5%左右；石子为碎石，为了减小回弹，粒径≦15mm,以 10mm 为宜;混凝土配比为：水泥：砂子：石子=1:2:2，水灰比为 0.45；速凝挤用量为水泥用量的 3%-4%，要求 3-5 分钟内初凝，10 分钟内终凝，受潮失效不准用。 附断面支护平剖面示意图 三、安全技术措施1、顶板管理安全技术措施 （1）必须坚持“敲帮问顶”制度，及时找掉危岩、活石，并将“敲帮问顶”制度贯穿于整个支护作业过程当中。 （2）找顶工作应当由班长负责安排两名有经验的人员担任，一人找顶，一人观察顶板和退路。找顶人应站在安全地点，观察人应站在找顶人的侧后面，并保证退路畅通。 （3）找顶应从支护完好的地方开始，由外向里，先顶部后两帮依次进行。找顶范围以内...
