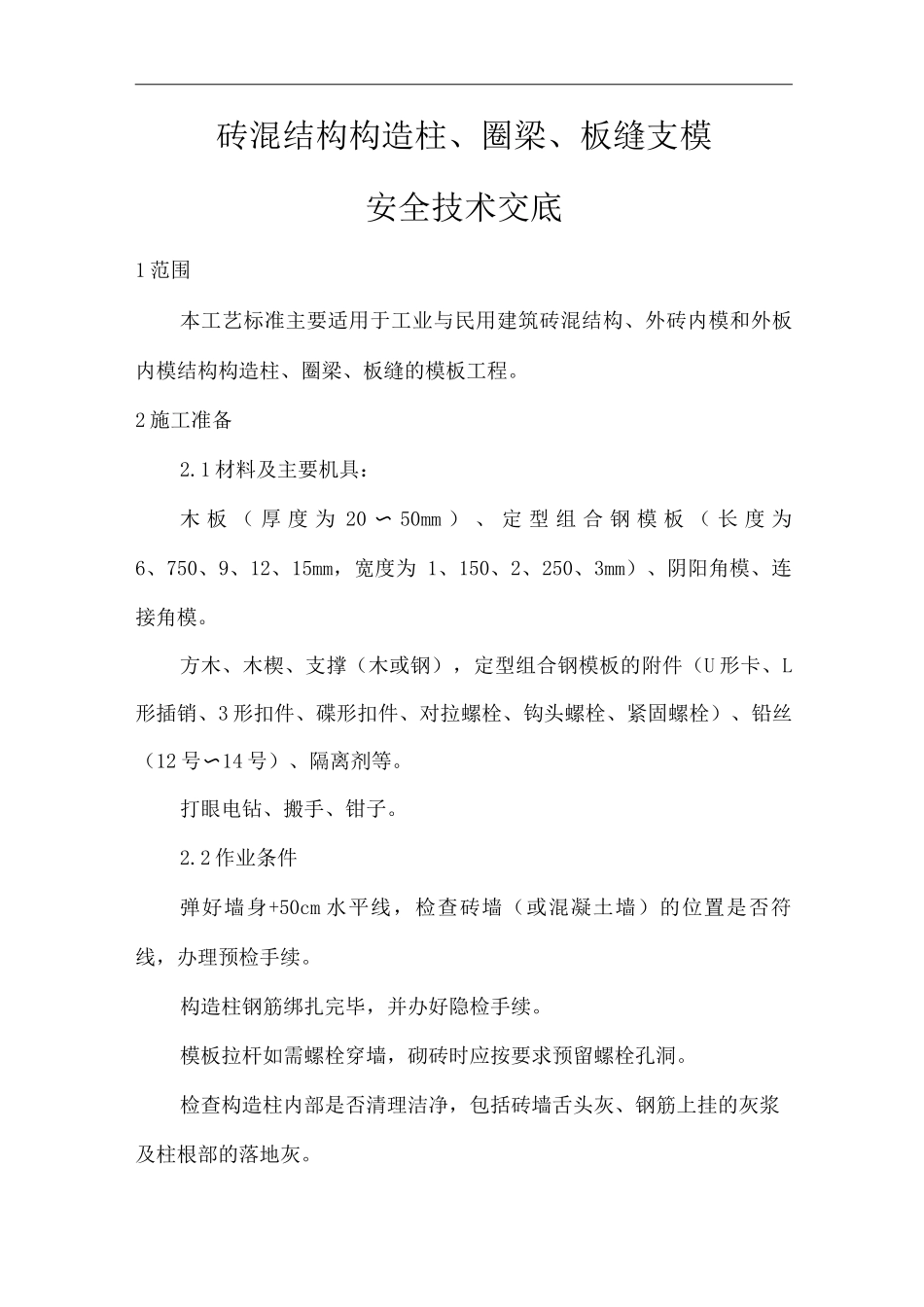

建筑工程单位公司企业砖混结构构造柱、圈梁、板缝支模安全技术交底

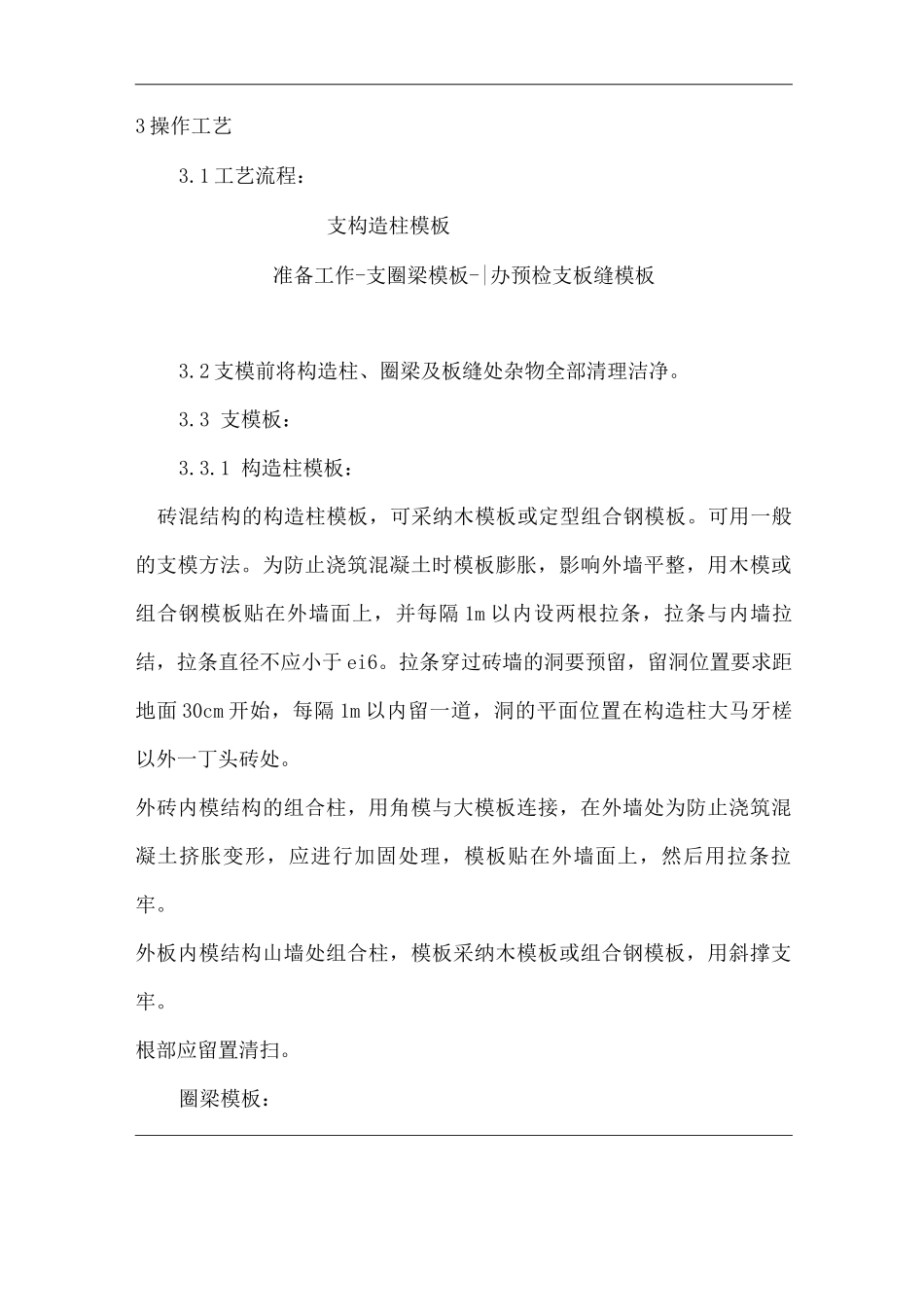

砖混结构构造柱、圈梁、板缝支模安全技术交底1 范围本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。2 施工准备2.1 材料及主要机具：木 板 （ 厚 度 为 20 〜 50mm ） 、 定 型 组 合 钢 模 板 （ 长 度 为6、750、9、12、15mm，宽度为 1、150、2、250、3mm）、阴阳角模、连接角模。方木、木楔、支撑（木或钢），定型组合钢模板的附件（U 形卡、L形插销、3 形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12 号〜14 号）、隔离剂等。打眼电钻、搬手、钳子。2.2 作业条件弹好墙身+50cm 水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。构造柱钢筋绑扎完毕，并办好隐检手续。模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。检查构造柱内部是否清理洁净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。3 操作工艺3.1 工艺流程：支构造柱模板准备工作-支圈梁模板-|办预检支板缝模板3.2 支模前将构造柱、圈梁及板缝处杂物全部清理洁净。3.3 支模板：3.3.1 构造柱模板：砖混结构的构造柱模板，可采纳木模板或定型组合钢模板。可用一般的支模方法。为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔 1m 以内设两根拉条，拉条与内墙拉结，拉条直径不应小于 ei6。拉条穿过砖墙的洞要预留，留洞位置要求距地面 30cm 开始，每隔 1m 以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。外板内模结构山墙处组合柱，模板采纳木模板或组合钢模板，用斜撑支牢。根部应留置清扫。圈梁模板：圈梁模板可采纳木模板或定型组合钢模板上弹线找平。圈梁模板采纳落地支撑时，下面应垫方木，当用木方支撑时，下面用木楔楔紧。用钢管支撑时，高度应调整合适。钢筋绑扎完以后，模板上宽度进行校正，并用木撑进行定位，用铁钉临时固定。如采纳组合钢模板，上应用卡具卡牢，保证圈梁的尺寸。砖混、外砖内模结构的外墙圈梁，用横带扁担穿墙，平面位置距墙两端24cm 开始留洞，间距 50cm 左右。板缝模板：板缝宽度为 4cm,可用 50mmx50mm 方木或角钢作底模。大于 4cm 者应当用木板做底模，宜伸入板底 5〜10mm 留出凹槽，便于拆模后顶棚抹砂浆找平。板缝模板...
