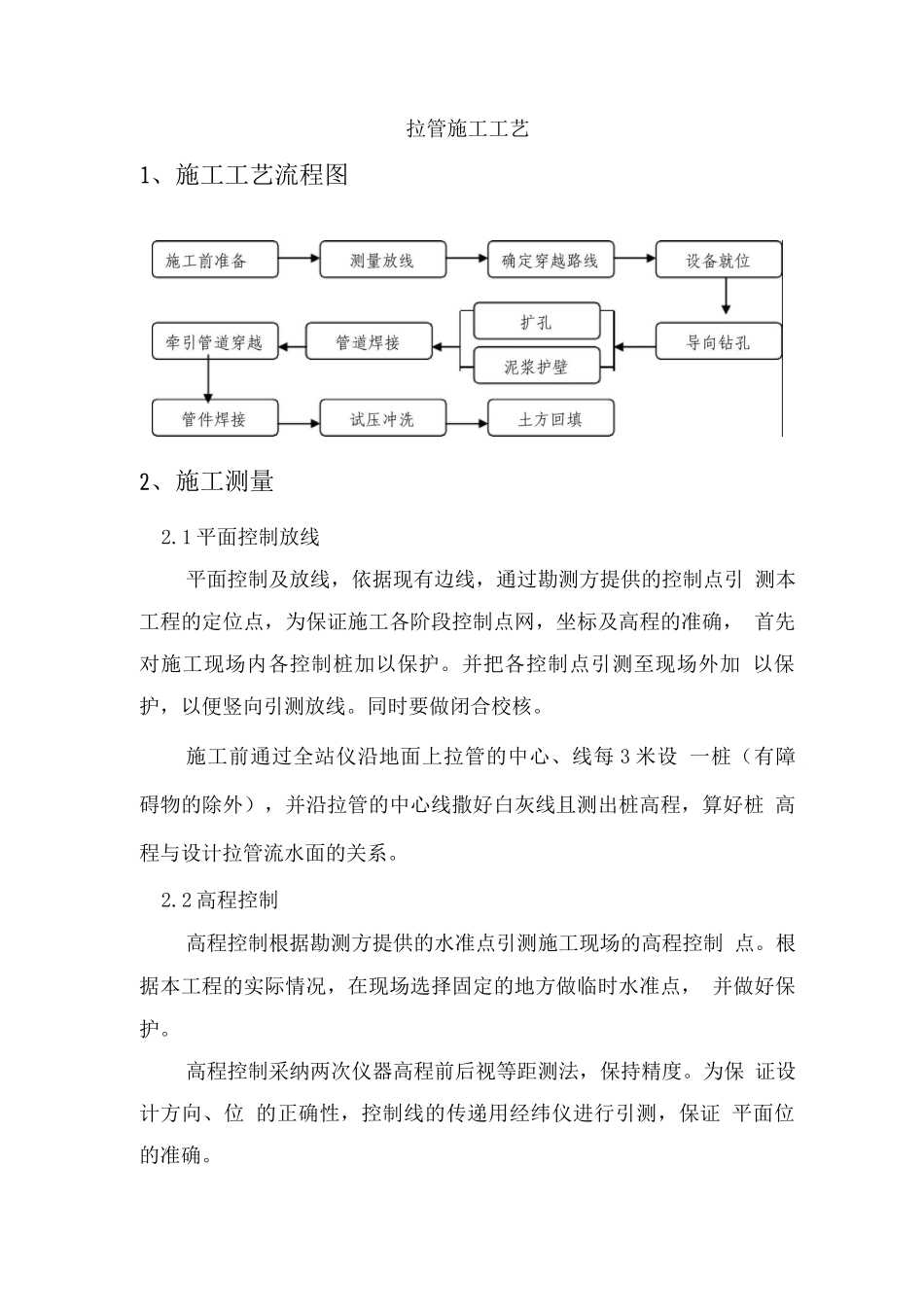

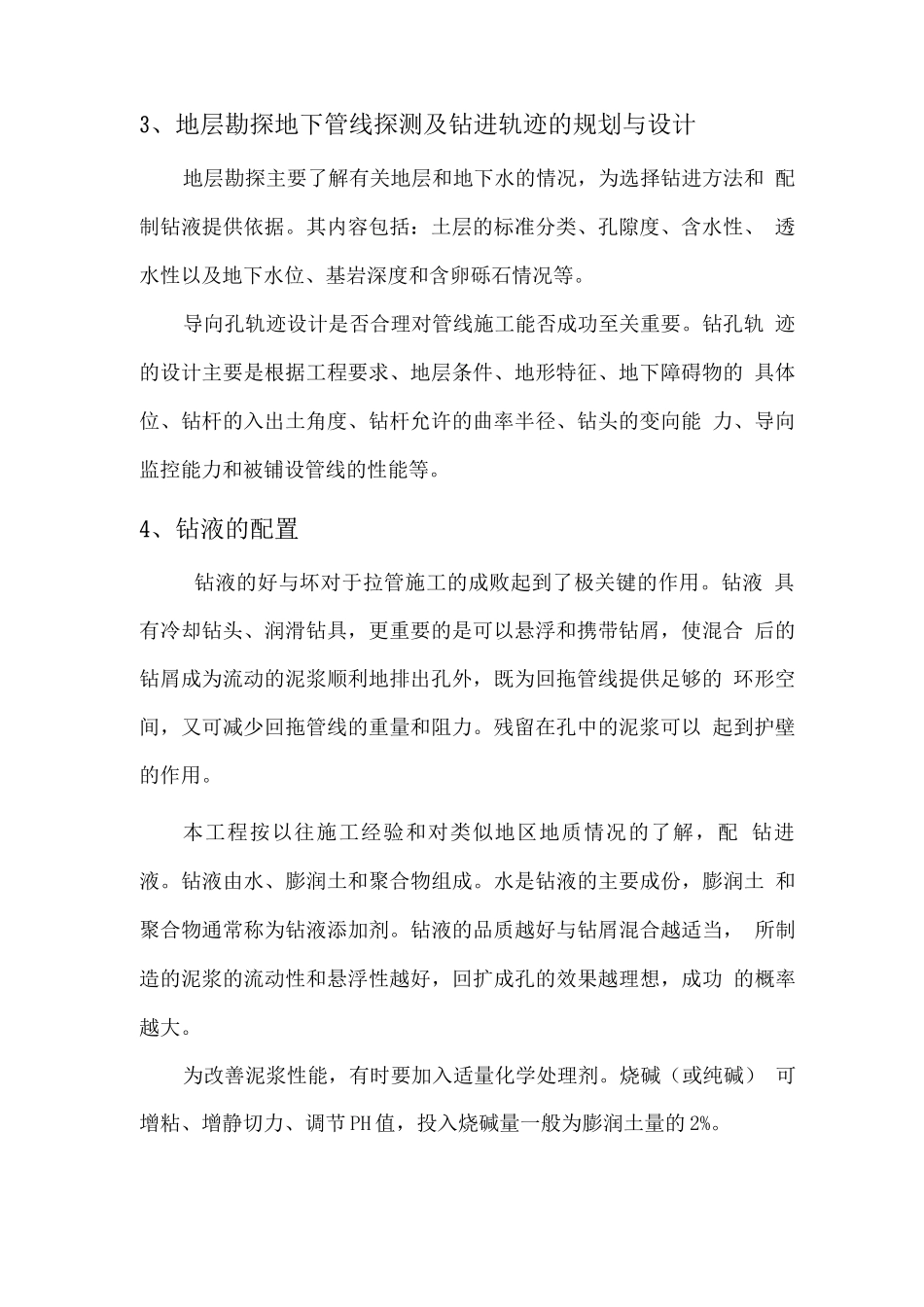

拉管施工工艺1、施工工艺流程图2、施工测量2.1 平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引 测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确， 首先对施工现场内各控制桩加以保护。并把各控制点引测至现场外加 以保护，以便竖向引测放线。同时要做闭合校核。施工前通过全站仪沿地面上拉管的中心、线每 3 米设 一桩（有障 碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩 高程与设计拉管流水面的关系。2.2 高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制 点。根据本工程的实际情况，在现场选择固定的地方做临时水准点， 并做好保护。高程控制采纳两次仪器高程前后视等距测法，保持精度。为保 证设计方向、位 的正确性，控制线的传递用经纬仪进行引测，保证 平面位的准确。3、地层勘探地下管线探测及钻进轨迹的规划与设计地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和 配制钻液提供依据。其内容包括：土层的标准分类、孔隙度、含水性、 透水性以及地下水位、基岩深度和含卵砾石情况等。导向孔轨迹设计是否合理对管线施工能否成功至关重要。钻孔轨 迹的设计主要是根据工程要求、地层条件、地形特征、地下障碍物的 具体位、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能 力、导向监控能力和被铺设管线的性能等。4、钻液的配置钻液的好与坏对于拉管施工的成败起到了极关键的作用。钻液 具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合 后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的 环形空间，又可减少回拖管线的重量和阻力。残留在孔中的泥浆可以 起到护壁的作用。本工程按以往施工经验和对类似地区地质情况的了解，配 钻进 液。钻液由水、膨润土和聚合物组成。水是钻液的主要成份，膨润土 和聚合物通常称为钻液添加剂。钻液的品质越好与钻屑混合越适当， 所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功 的概率越大。为改善泥浆性能，有时要加入适量化学处理剂。烧碱（或纯碱） 可增粘、增静切力、调节 PH 值，投入烧碱量一般为膨润土量的 2%。根据以上理论，本工程的钻液配合比确定为：膨润土 20%，转液 宝1%,水 75%，2%膨润土重量的烧碱。5、导向钻进钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位，水平钻入土中。在导向钻头中安装发射器，通过地面接...
