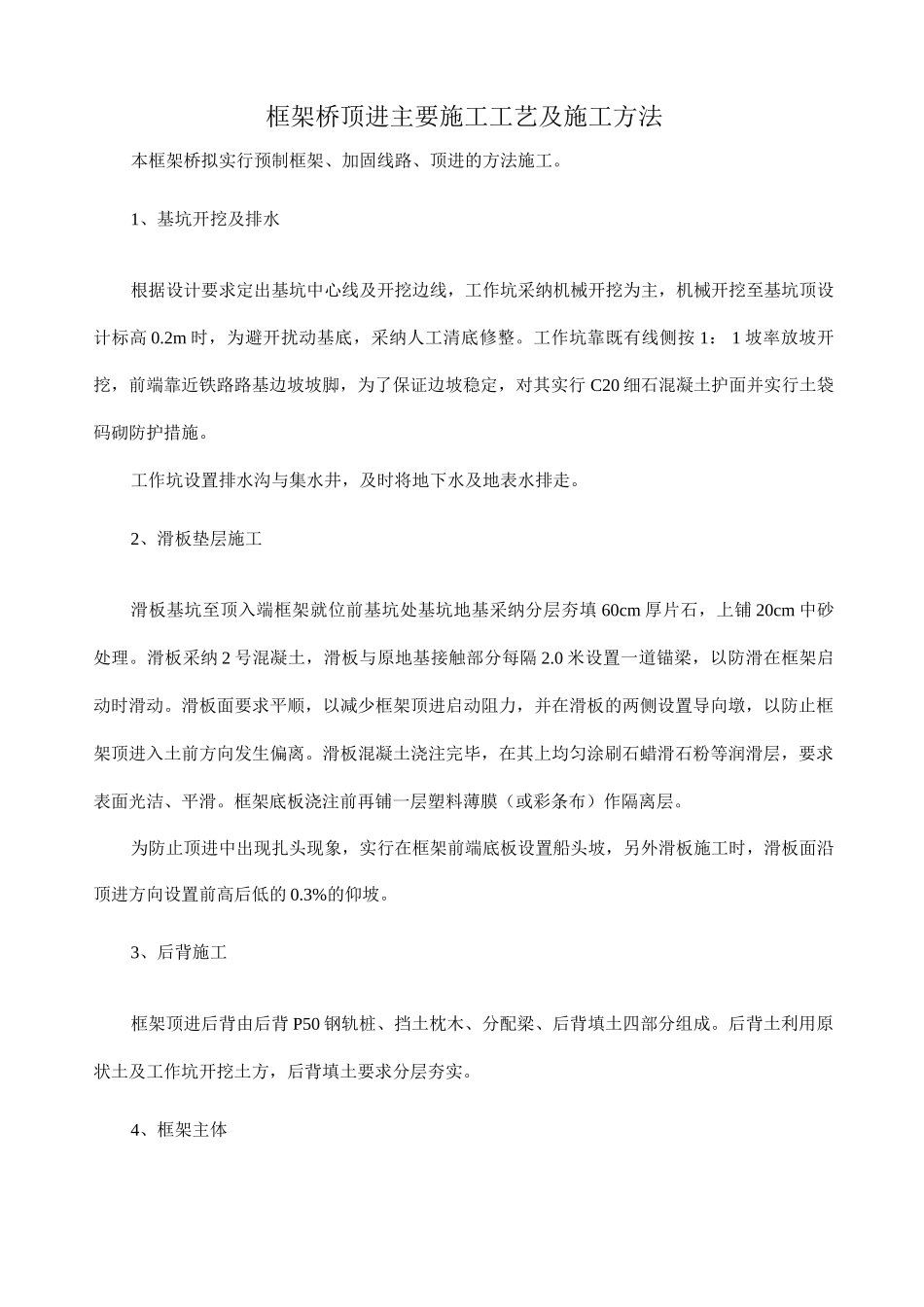

框架桥顶进主要施工工艺及施工方法

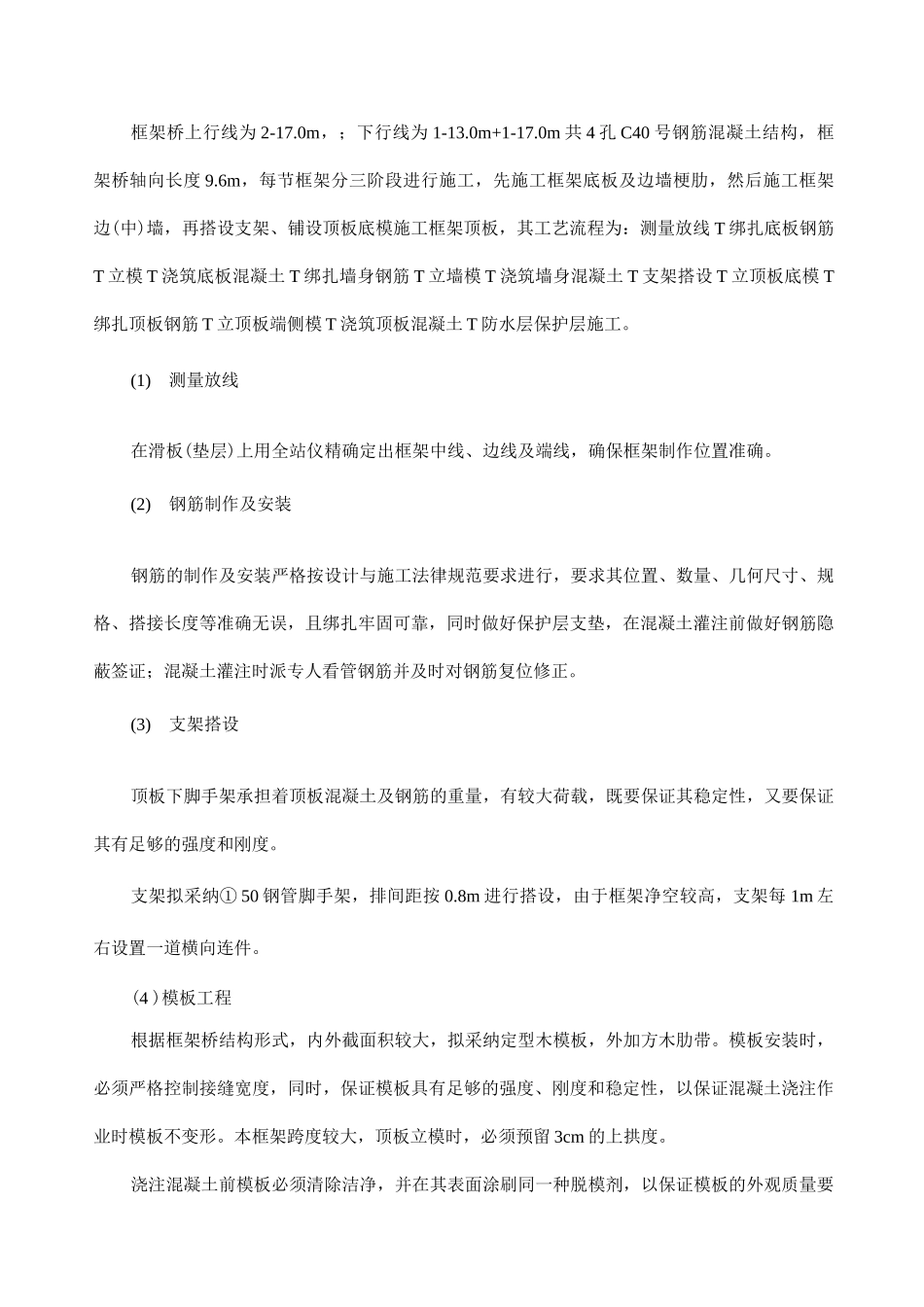

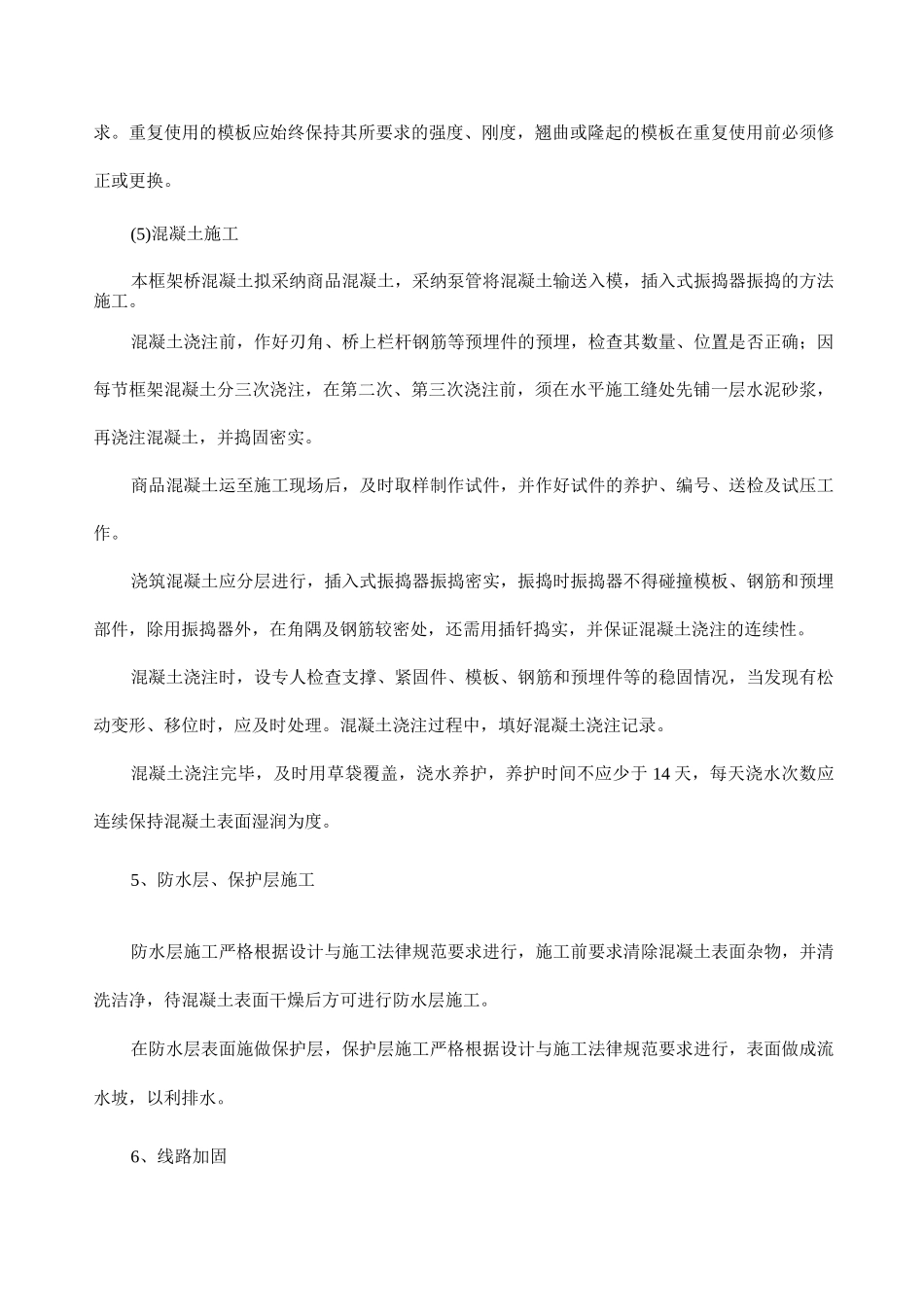

框架桥顶进主要施工工艺及施工方法本框架桥拟实行预制框架、加固线路、顶进的方法施工。1、基坑开挖及排水根据设计要求定出基坑中心线及开挖边线，工作坑采纳机械开挖为主，机械开挖至基坑顶设计标高 0.2m 时，为避开扰动基底，采纳人工清底修整。工作坑靠既有线侧按 1： 1 坡率放坡开挖，前端靠近铁路路基边坡坡脚，为了保证边坡稳定，对其实行 C20 细石混凝土护面并实行土袋码砌防护措施。工作坑设置排水沟与集水井，及时将地下水及地表水排走。2、滑板垫层施工滑板基坑至顶入端框架就位前基坑处基坑地基采纳分层夯填 60cm 厚片石，上铺 20cm 中砂处理。滑板采纳 2 号混凝土，滑板与原地基接触部分每隔 2.0 米设置一道锚梁，以防滑在框架启动时滑动。滑板面要求平顺，以减少框架顶进启动阻力，并在滑板的两侧设置导向墩，以防止框架顶进入土前方向发生偏离。滑板混凝土浇注完毕，在其上均匀涂刷石蜡滑石粉等润滑层，要求表面光洁、平滑。框架底板浇注前再铺一层塑料薄膜（或彩条布）作隔离层。为防止顶进中出现扎头现象，实行在框架前端底板设置船头坡，另外滑板施工时，滑板面沿顶进方向设置前高后低的 0.3%的仰坡。3、后背施工框架顶进后背由后背 P50 钢轨桩、挡土枕木、分配梁、后背填土四部分组成。后背土利用原状土及工作坑开挖土方，后背填土要求分层夯实。4、框架主体框架桥上行线为 2-17.0m，；下行线为 1-13.0m+1-17.0m 共 4 孔 C40 号钢筋混凝土结构，框架桥轴向长度 9.6m，每节框架分三阶段进行施工，先施工框架底板及边墙梗肋，然后施工框架边(中)墙，再搭设支架、铺设顶板底模施工框架顶板，其工艺流程为：测量放线 T 绑扎底板钢筋T 立模 T 浇筑底板混凝土 T 绑扎墙身钢筋 T 立墙模 T 浇筑墙身混凝土 T 支架搭设 T 立顶板底模 T绑扎顶板钢筋 T 立顶板端侧模 T 浇筑顶板混凝土 T 防水层保护层施工。(1)测量放线在滑板(垫层)上用全站仪精确定出框架中线、边线及端线，确保框架制作位置准确。(2)钢筋制作及安装钢筋的制作及安装严格按设计与施工法律规范要求进行，要求其位置、数量、几何尺寸、规格、搭接长度等准确无误，且绑扎牢固可靠，同时做好保护层支垫，在混凝土灌注前做好钢筋隐蔽签证；混凝土灌注时派专人看管钢筋并及时对钢筋复位修正。(3)支架搭设顶板下脚手架承担着顶板混凝土及钢筋的重量，有较大荷载，既要保证其稳定性，又要保证其有足够的强度和刚度。支架拟采纳① ...
