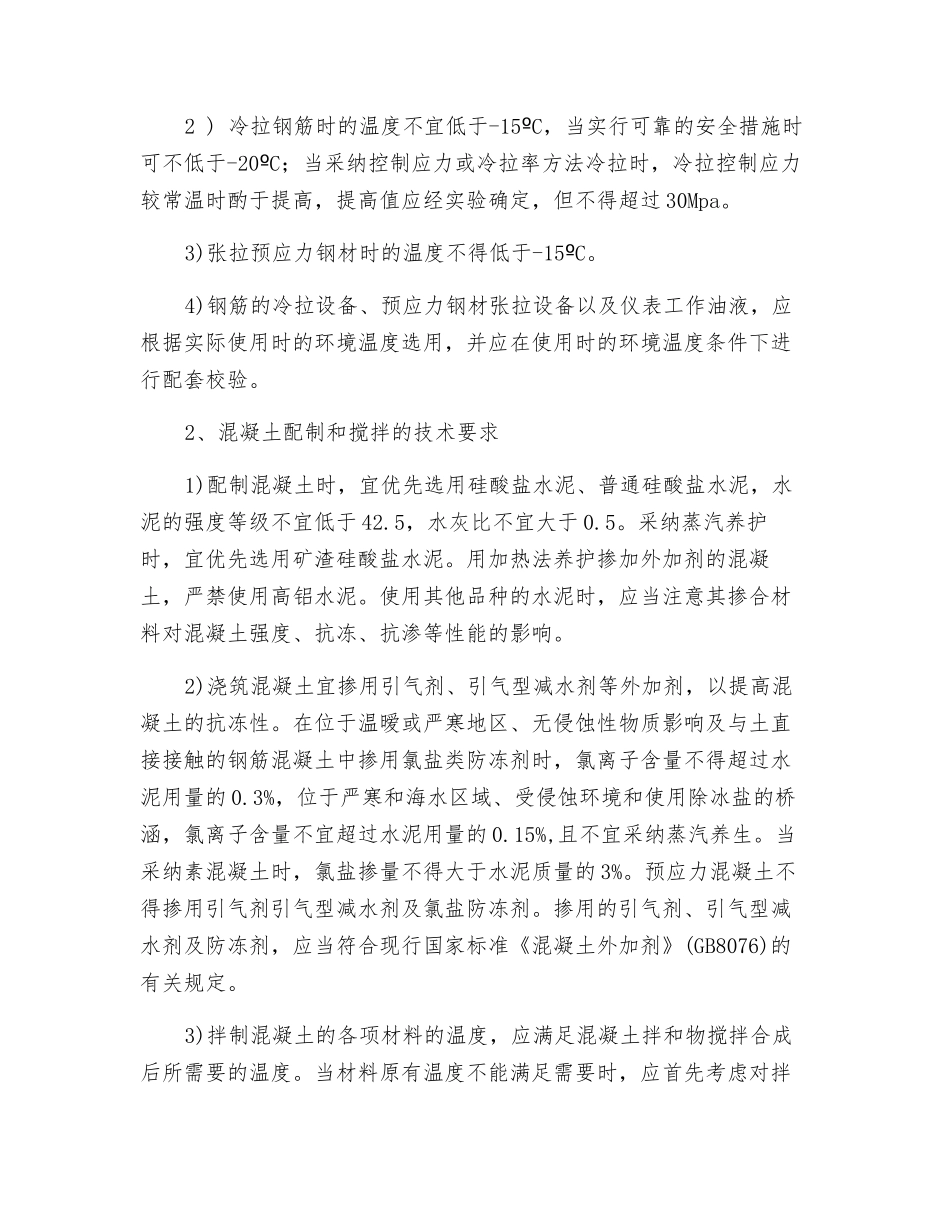

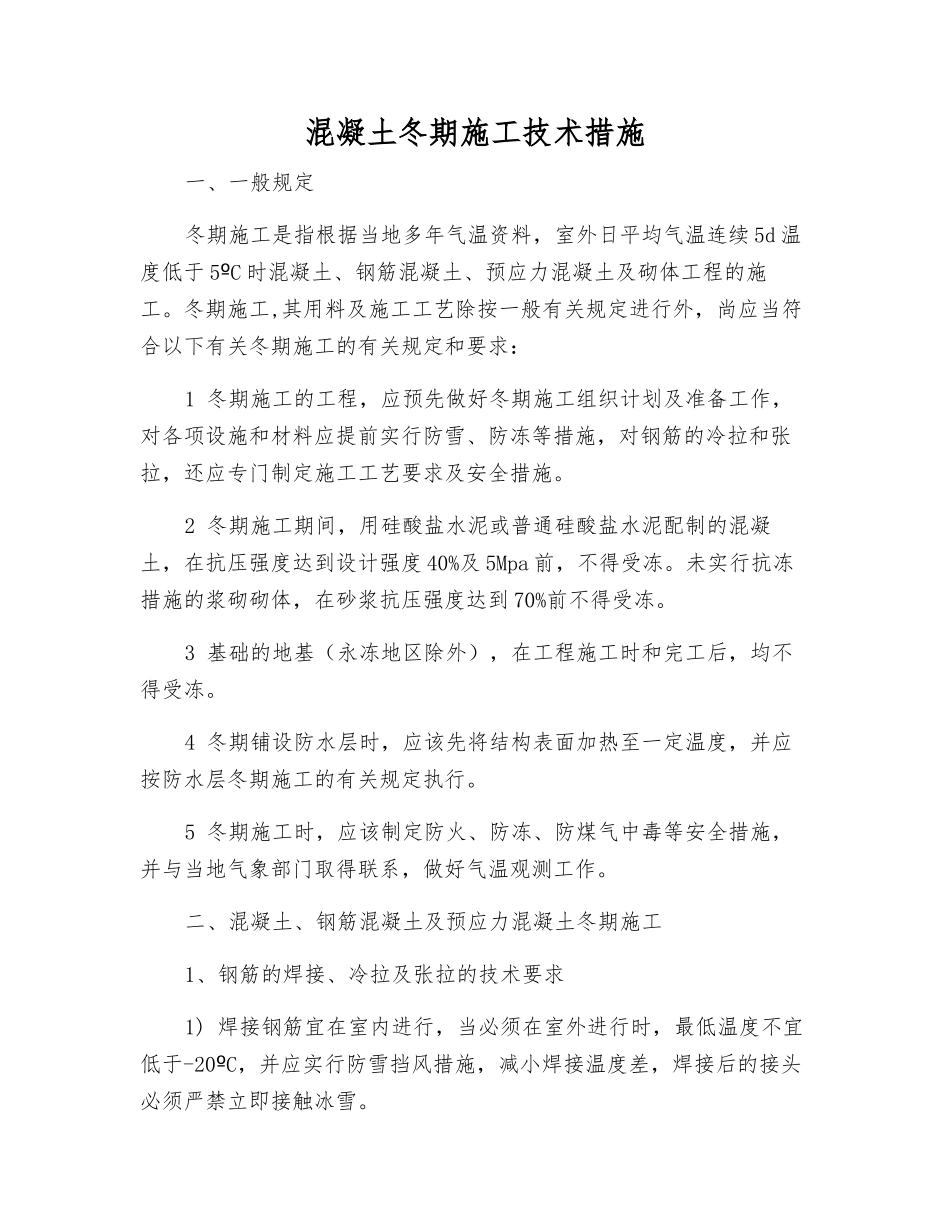

混凝土冬期施工技术措施一、一般规定冬期施工是指根据当地多年气温资料，室外日平均气温连续 5d 温度低于 5 Cº 时混凝土、钢筋混凝土、预应力混凝土及砌体工程的施工。冬期施工,其用料及施工工艺除按一般有关规定进行外，尚应当符合以下有关冬期施工的有关规定和要求：1 冬期施工的工程，应预先做好冬期施工组织计划及准备工作，对各项设施和材料应提前实行防雪、防冻等措施，对钢筋的冷拉和张拉，还应专门制定施工工艺要求及安全措施。2 冬期施工期间，用硅酸盐水泥或普通硅酸盐水泥配制的混凝土，在抗压强度达到设计强度 40%及 5Mpa 前，不得受冻。未实行抗冻措施的浆砌砌体，在砂浆抗压强度达到 70%前不得受冻。3 基础的地基（永冻地区除外），在工程施工时和完工后，均不得受冻。4 冬期铺设防水层时，应该先将结构表面加热至一定温度，并应按防水层冬期施工的有关规定执行。5 冬期施工时，应该制定防火、防冻、防煤气中毒等安全措施，并与当地气象部门取得联系，做好气温观测工作。二、混凝土、钢筋混凝土及预应力混凝土冬期施工1、钢筋的焊接、冷拉及张拉的技术要求1) 焊接钢筋宜在室内进行，当必须在室外进行时，最低温度不宜低于-20 Cº ，并应实行防雪挡风措施，减小焊接温度差，焊接后的接头必须严禁立即接触冰雪。2 ) 冷拉钢筋时的温度不宜低于-15 Cº ，当实行可靠的安全措施时可不低于-20 Cº ；当采纳控制应力或冷拉率方法冷拉时，冷拉控制应力较常温时酌于提高，提高值应经实验确定，但不得超过 30Mpa。3)张拉预应力钢材时的温度不得低于-15 Cº 。4)钢筋的冷拉设备、预应力钢材张拉设备以及仪表工作油液，应根据实际使用时的环境温度选用，并应在使用时的环境温度条件下进行配套校验。2、混凝土配制和搅拌的技术要求1)配制混凝土时，宜优先选用硅酸盐水泥、普通硅酸盐水泥，水泥的强度等级不宜低于 42.5，水灰比不宜大于 0.5。采纳蒸汽养护时，宜优先选用矿渣硅酸盐水泥。用加热法养护掺加外加剂的混凝土，严禁使用高铝水泥。使用其他品种的水泥时，应当注意其掺合材料对混凝土强度、抗冻、抗渗等性能的影响。2)浇筑混凝土宜掺用引气剂、引气型减水剂等外加剂，以提高混凝土的抗冻性。在位于温暧或严寒地区、无侵蚀性物质影响及与土直接接触的钢筋混凝土中掺用氯盐类防冻剂时，氯离子含量不得超过水泥用量的 0.3%，位于严寒和海水区域、受侵蚀环境和使用除冰盐的桥涵，氯离子含量不宜超过水泥用量的...
