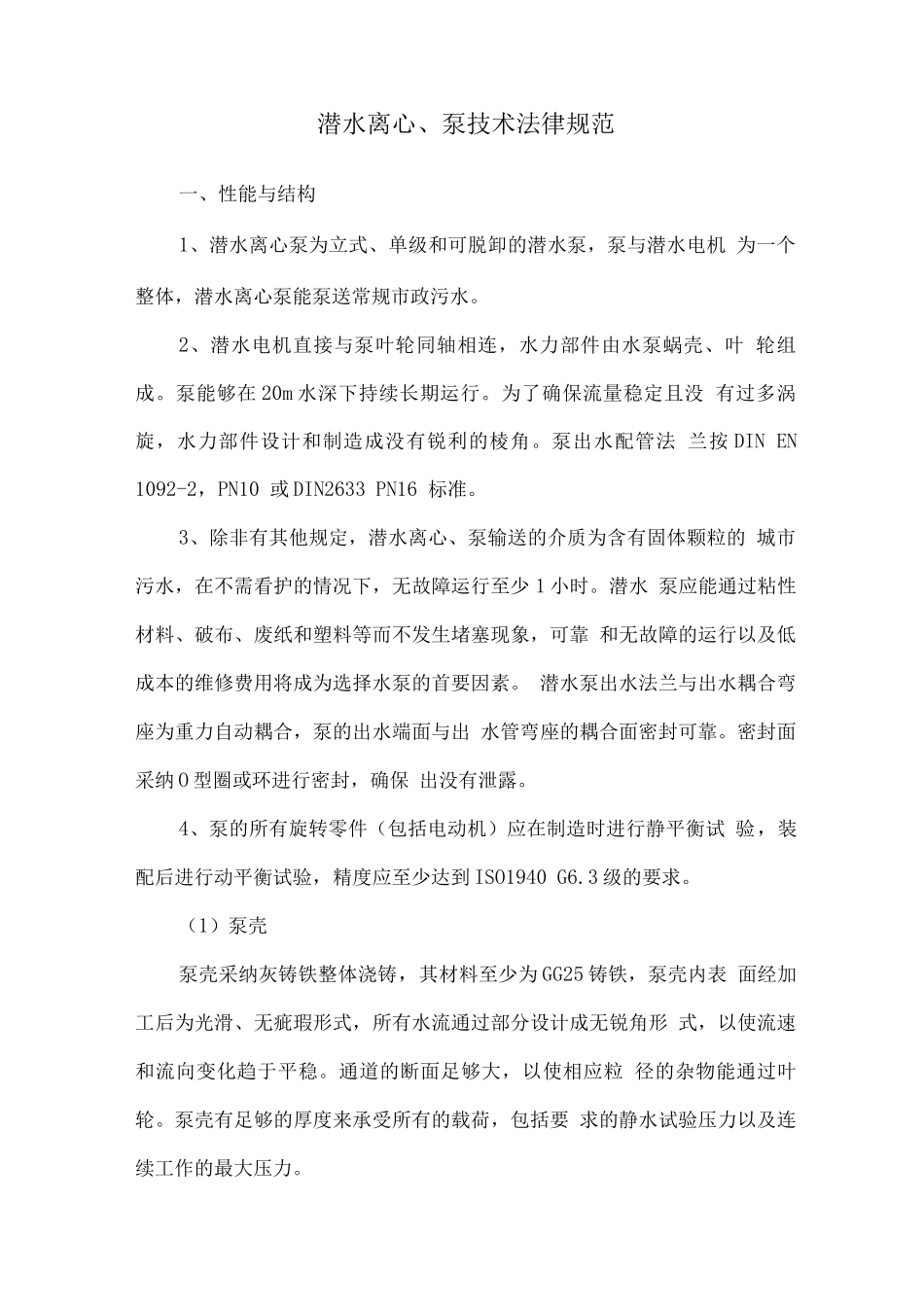

潜水离心、泵技术法律规范一、性能与结构1、潜水离心泵为立式、单级和可脱卸的潜水泵，泵与潜水电机 为一个整体，潜水离心泵能泵送常规市政污水。2、潜水电机直接与泵叶轮同轴相连，水力部件由水泵蜗壳、叶 轮组成。泵能够在 20m 水深下持续长期运行。为了确保流量稳定且没 有过多涡旋，水力部件设计和制造成没有锐利的棱角。泵出水配管法 兰按 DIN EN 1092-2，PN10 或 DIN2633 PN16 标准。3、除非有其他规定，潜水离心、泵输送的介质为含有固体颗粒的 城市污水，在不需看护的情况下，无故障运行至少 1 小时。潜水 泵应能通过粘性材料、破布、废纸和塑料等而不发生堵塞现象，可靠 和无故障的运行以及低成本的维修费用将成为选择水泵的首要因素。 潜水泵出水法兰与出水耦合弯座为重力自动耦合，泵的出水端面与出 水管弯座的耦合面密封可靠。密封面采纳 O 型圈或环进行密封，确保 出没有泄露。4、泵的所有旋转零件（包括电动机）应在制造时进行静平衡试 验，装配后进行动平衡试验，精度应至少达到 ISO1940 G6.3 级的要求。（1）泵壳泵壳采纳灰铸铁整体浇铸，其材料至少为 GG25 铸铁，泵壳内表 面经加工后为光滑、无疵瑕形式，所有水流通过部分设计成无锐角形 式，以使流速和流向变化趋于平稳。通道的断面足够大，以使相应粒 径的杂物能通过叶轮。泵壳有足够的厚度来承受所有的载荷，包括要 求的静水试验压力以及连续工作的最大压力。泵壳设计时考虑到能够把叶轮从顶部或底部抽出。离心式潜水泵 提供出水联接底座和定位挡板以便水泵安装时能自动入座锁紧。每台泵壳都在制造车间进行静压试验，试验压力不小于关闭水头 的 1.5倍（如特性曲线所示），试验时间至少持续 10min。在这一试验 压力下，泵的任一部分均没有变形现象发生，或出现变形的迹象及其 它缺陷。（2）泵叶轮潜水泵叶轮为无堵塞式或涡流式叶轮。无堵塞式叶轮采纳半开式 单或多叶片无堵塞设计。叶片采纳特别角度和大半径设计，确保叶片 上不积累固体杂物，预防纤维物质缠绕。叶轮设计采纳倒锥形上底板， 引导固体颗粒离开叶轮。蜗壳吸入采纳耐磨底盘结构，耐磨底盘通 过螺栓与蜗壳紧固，不接受耐磨环结构。可通过调节紧固螺栓调节 耐磨底盘与叶轮间隙，恢复水泵原始效率，确保水泵始终保持高效运 行。耐磨底盘带开槽设计，可以有效对长纤维物质研磨切割，保证长 纤维物质的通过能力。叶轮背面设计成带锯齿形，以阻止污物进入密 封腔中损坏...
