电力电缆敷设技术交底

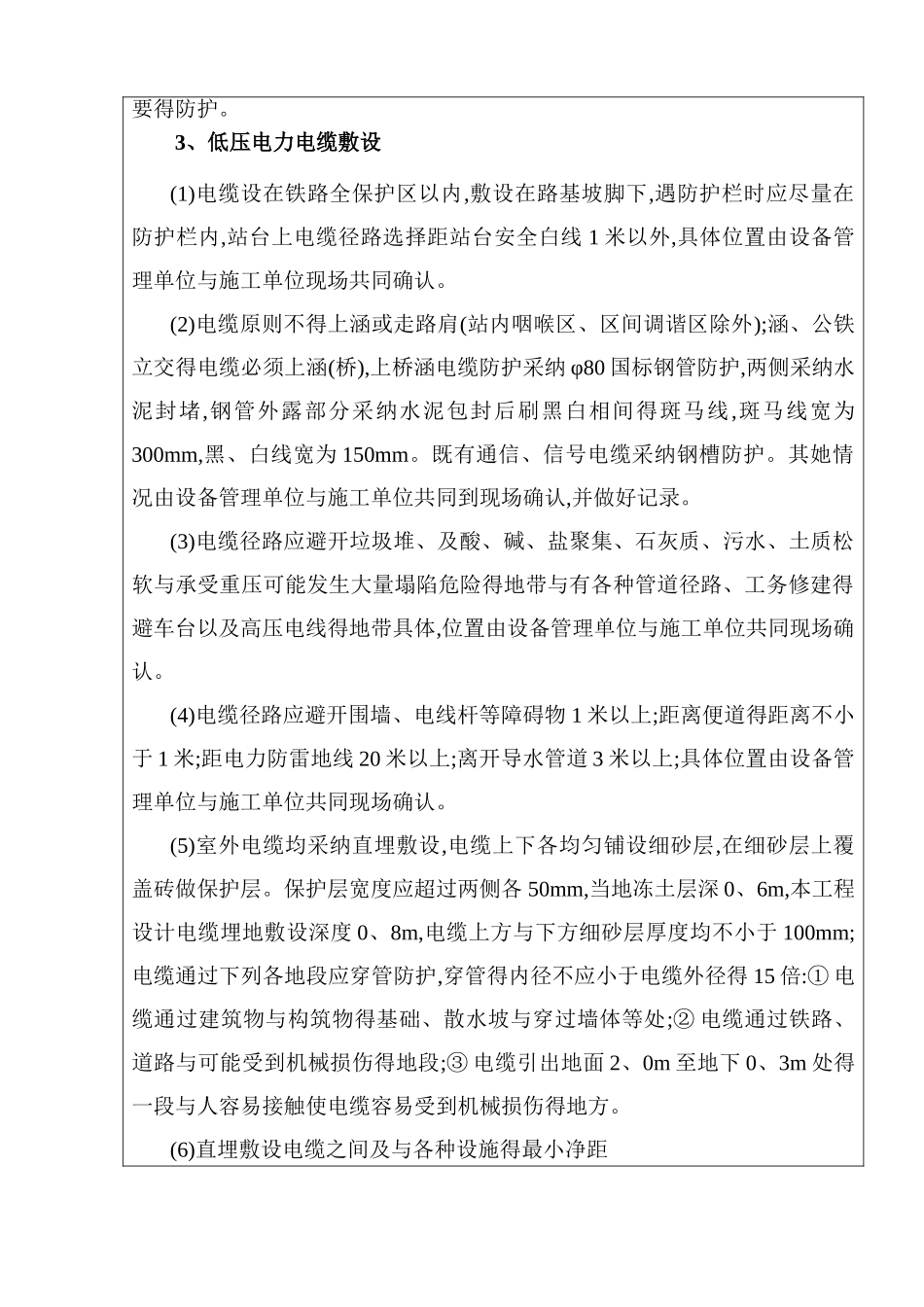

技术交底记录编号:工程名称交底内容: 电力电缆敷设1、电缆线路测量(1)采纳人工测量方式,使用皮尺进行测量。(2)根据调查确定得电缆线路走向测量各控制点(线路起点、终点、转角点设备安装点)间得距离,调查不同环境得电缆敷设方式(桥架、支架、夹层、穿管防护、过轨等)、进户方式(穿孔、电缆支架、电缆槽道等),画出电缆径路示意图,并做好记录,统一交由项目部备案。记录采纳双记录复核制,当附近有永久性建筑、设备时,需测出二者之间得距离;若没有时,要设置做好辅助标记。重要地段得测量长度要考虑适当得余量。(3)测量结束后由工程技术人员根据测量结果编制电缆敷设明细表,确定电缆得型号规格、编号、敷设顺序,并进行电缆预制。(4)电缆配盘计划中明确:电缆型号、电缆长度、电缆敷设地点等。(5)在下一步得电缆敷设工作中,严格要求按电缆调查记录进行电缆敷设工作,以免造成增加电缆接头制作等得额外工作。2、电缆敷设准备(1)高压电缆采纳 YJLV22-8、7/10KV 电缆头选用冷缩式;室外低压电缆均采纳 YJV22-0、6/1KV 型,电缆头选用热缩式。(2)电缆采纳人工敷设方法进行敷设。电缆进场时检查外观无损伤、绝缘良好、型号、电压规格符合设计要求,并做好记录。(3)电缆敷设前使用 2500V 兆欧表测量绝缘电阻,结果不低于 2500MΩ,并做好记录。按设计与实际路径计算每根电缆长度,合理安排每盘电缆,杜绝电缆接头。(4)电缆预制时,电缆支架底座应放在坚固、平坦得地面。电缆需从盘得上端引出,不得使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护套折裂等未消除得机械损伤。(5)敷设后不能及时进行电缆头安装得,需准备防水胶带对电缆头进行防护。(6)既有线施工注意对成品得保护。电缆敷设时对既有电缆与设备进行必要得防护。3、低压电力电缆敷设(1)电缆设在铁路全保护区以内,敷设在路基坡脚下,遇防护栏时应尽量在防护栏内,站台上电缆径路选择距站台安全白线 1 米以外,具体位置由设备管理单位与施工单位现场共同确认。(2)电缆原则不得上涵或走路肩(站内咽喉区、区间调谐区除外);涵、公铁立交得电缆必须上涵(桥),上桥涵电缆防护采纳 φ80 国标钢管防护,两侧采纳水泥封堵,钢管外露部分采纳水泥包封后刷黑白相间得斑马线,斑马线宽为300mm,黑、白线宽为 150mm。既有通信、信号电缆采纳钢槽防护。其她情况由设备管理单位与施工单位共同到现场确认,并做好记录。(3)电缆径路应避开垃圾堆、及酸、碱、盐聚集、石灰质、污水、土质松软与承受重压可能发...
