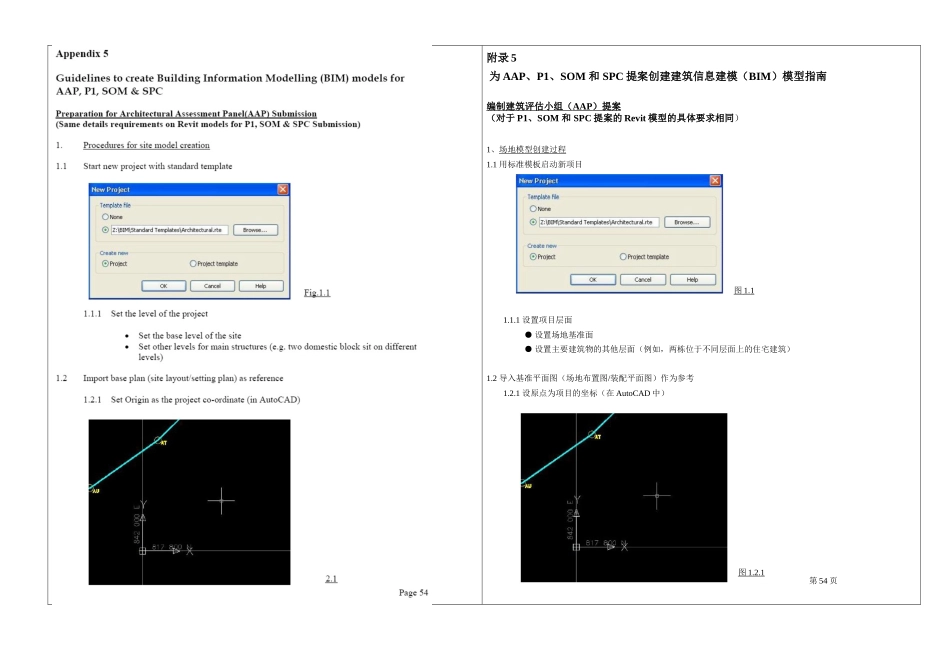

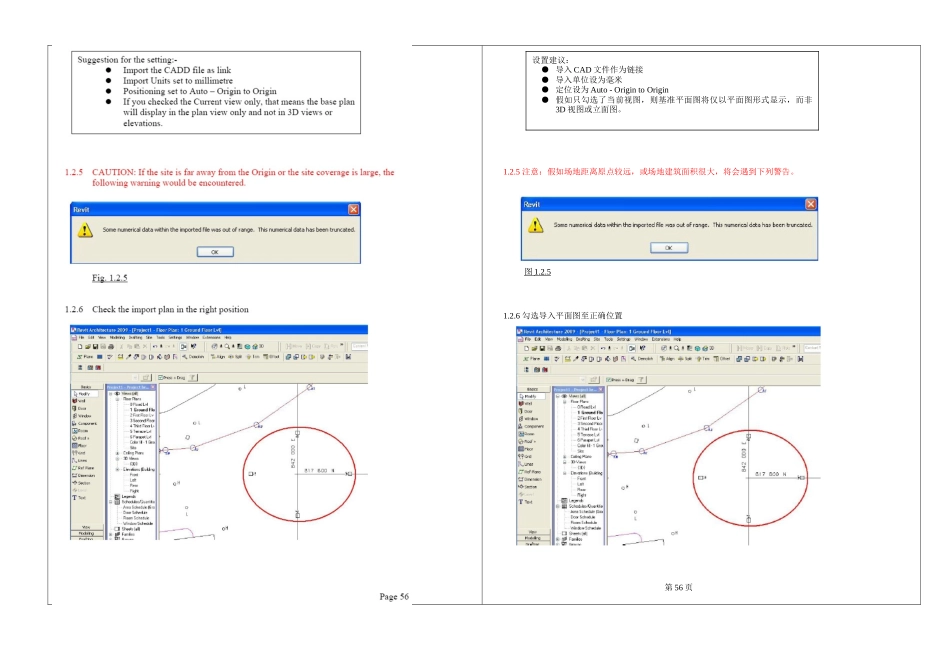

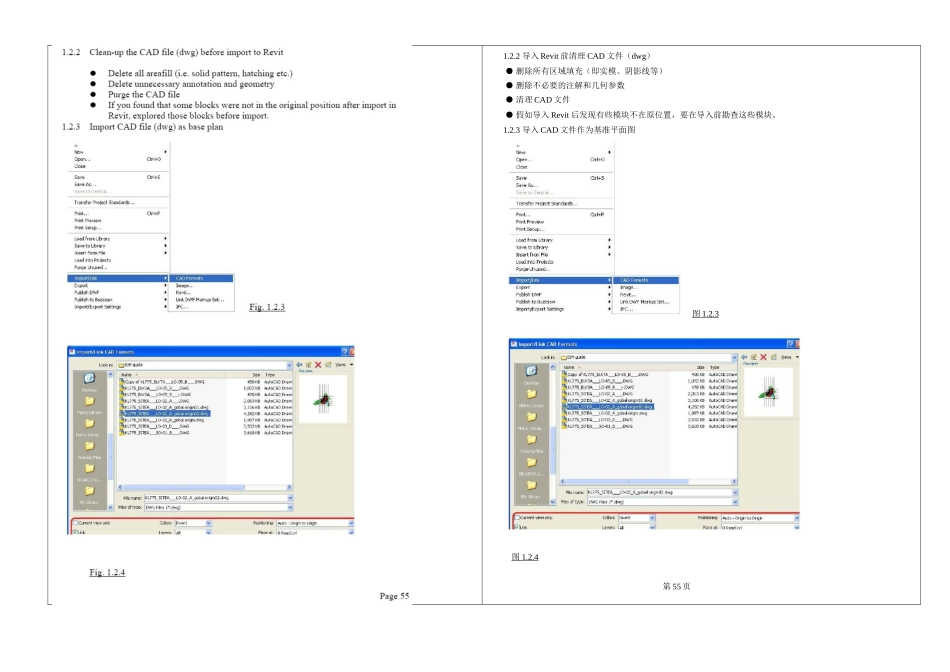

附录 5 为 AAP、P1、SOM 和 SPC 提案创建建筑信息建模（BIM）模型指南编制建筑评估小组（ AAP ）提案 （对于 P1、SOM 和 SPC 提案的 Revit 模型的具体要求相同）1、场地模型创建过程1.1 用标准模板启动新项目 图 1.1 1.1.1 设置项目层面● 设置场地基准面● 设置主要建筑物的其他层面（例如，两栋位于不同层面上的住宅建筑）1.2 导入基准平面图（场地布置图/装配平面图）作为参考1.2.1 设原点为项目的坐标（在 AutoCAD 中） 第 54 页图 1.2.1 1.2.2 导入 Revit 前清理 CAD 文件（dwg） ● 删除所有区域填充（即实模、阴影线等） ● 删除不必要的注解和几何参数 ● 清理 CAD 文件 ● 假如导入 Revit 后发现有些模块不在原位置，要在导入前勘查这些模块。1.2.3 导入 CAD 文件作为基准平面图 图 1.2.3 图 1.2.4 第 55 页 1.2.5 注意：假如场地距离原点较远，或场地建筑面积很大，将会遇到下列警告。图 1.2.5 1.2.6 勾选导入平面图至正确位置 第 56 页设置建议：● 导入 CAD 文件作为链接● 导入单位设为毫米● 定位设为 Auto - Origin to Origin● 假如只勾选了当前视图，则基准平面图将仅以平面图形式显示，而非3D 视图或立面图。1.3 创建 toposurface1.3.1 导入测量数据 参考地政总署提供的空间数据处理准则1.3.2 通过测量点/基准平面图创建 toposurface1.3.2.1 通过选择/输入测量点/位准点来创建 toposurface 第 57 页图 1.3.2.1a 图 1.3.2.1b 图 1.3.2.1c 1.4 建造垫台构成建筑平台概要索引场地模型创建过程参考1.1用标准模板启动新项目（路径：Z:\BIM\Standard Template\ Architectural.rte）图 1.11.2导入基准平面图（场地布置图/装配平面图）作为参考图 1.2.1、1.2.3、1.2.4、1.2.5、1.2.61.3导入测量数据创建 toposurface图 1.3.2.1a、1.3.2.1b、1.3.2.1c1.4建造垫台构成建筑平台图 1.42、单位组合（标准楼层平面图）模型创建过程2.1 用标准模板启动新项目（参照 1.1）2.2 创建单位组合模型2.2.1 创建定界的基准线/网格线 图 2.2.1 第 58 页图 1.4 2.2.2 导入标准构件式单位来创建单位组合2.2.2.1 从 HA Library 导入标准构件式单位（路径：z:\Bim\HA Library|\Grouped Model\ Standard Modular Flats） 第 59 页图 2.2.2.1a 图 2.2.2.1b 2.2.2.2 进行构件式单位构图来创建单位组合楼层平面图 图 2....
