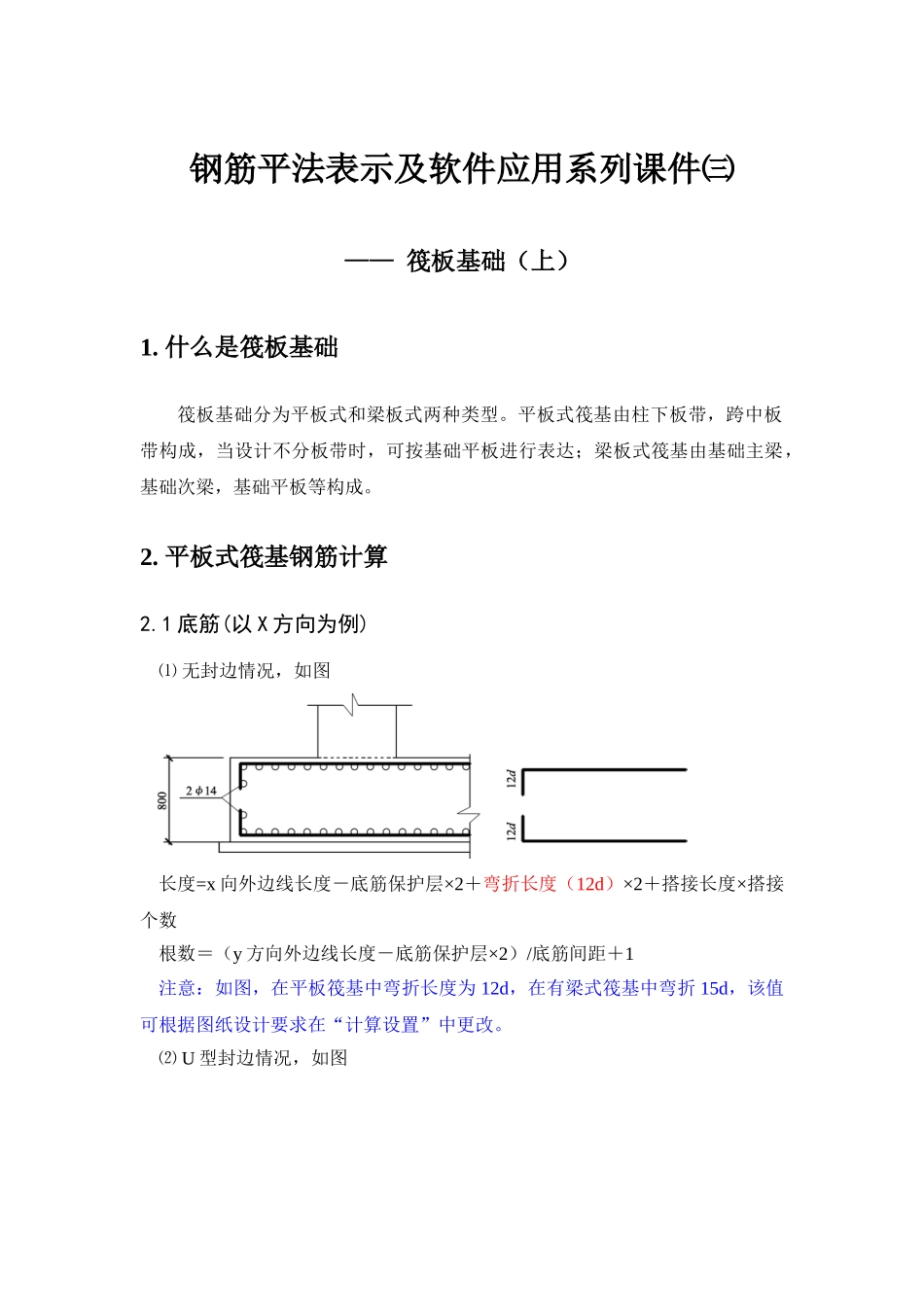

钢筋平法表示及软件应用系列课件㈢—— 筏板基础（上）1. 什么是筏板基础筏板基础分为平板式和梁板式两种类型。平板式筏基由柱下板带，跨中板带构成，当设计不分板带时，可按基础平板进行表达；梁板式筏基由基础主梁，基础次梁，基础平板等构成。2. 平板式筏基钢筋计算2.1 底筋(以 X 方向为例)⑴ 无封边情况，如图长度=x 向外边线长度－底筋保护层×2＋弯折长度（12d）×2＋搭接长度×搭接个数根数＝（y 方向外边线长度－底筋保护层×2）/底筋间距＋1注意：如图，在平板筏基中弯折长度为 12d，在有梁式筏基中弯折 15d，该值可根据图纸设计要求在“计算设置”中更改。⑵ U 型封边情况，如图长度＝同上根数＝封边情况下根数×2注意：U 型封边钢筋软件中处理不了，只能手工在单构件里添加。2.2 面筋(以 X 方向为例) ⑴ 无封边情况，如图长度=x 向外边线长度－面筋保护层×2＋弯折长度×2＋搭接长度×搭接个数根数同上注意：软件默认基础层保护层为 40，面筋计算时在属性——“长度调整”里填写多减的保护层。 ⑵ U 型封边情况 长度，根数同上。 2.3 侧面构造筋长度＝x 方向筏基外边缘长度－保护层×2＋弯钩×2根数：无封边 4 根；U 型封边 4 根；交错封边 6 根注意：目前钢筋软件中未对筏板侧面构造筋进行处理，用户可根据设计要求在“单构件输入”中手算长度和根数。2.4 筏板负筋无梁筏板基础内通常情况下不设负筋。3．软件操作3．1 筏板基础的属性定义 问：马凳筋定义后，其钢筋量在哪里有体现？答：只有布置了筏板面筋，并且定义了马凳筋之后，汇总计算，才能在编辑钢筋中看到马凳筋的钢筋量。3．2 基础主筋的属性定义类别：包括底筋，中间层筋，面筋，在定义时不要忘记选择准确的类型。注意：中间层筋不是侧面构造筋。长度调整：用于手工加减钢筋长度。计算设置的相关说明27：选择“否”的意思是：筏板与基础梁平行，重叠部位按梁配筋，即，筏板内不配筋，梁内配钢筋。28：同上。32：可根据设计需要调整筏基上部的钢筋做法，如图选择表示筏基主筋遇到基础梁时，自动断开，用户可在此处修改成不断开。
