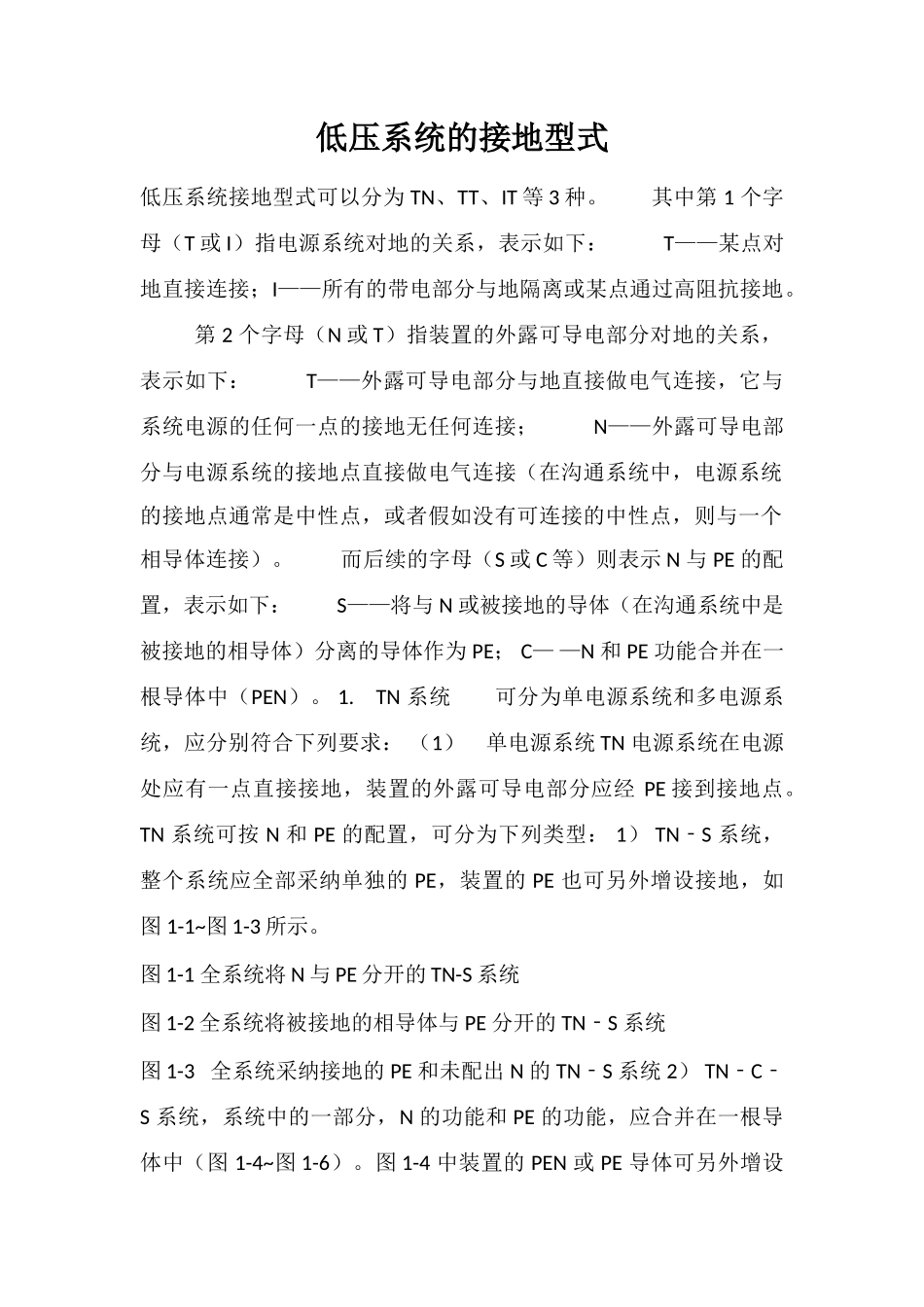

低压系统的接地型式

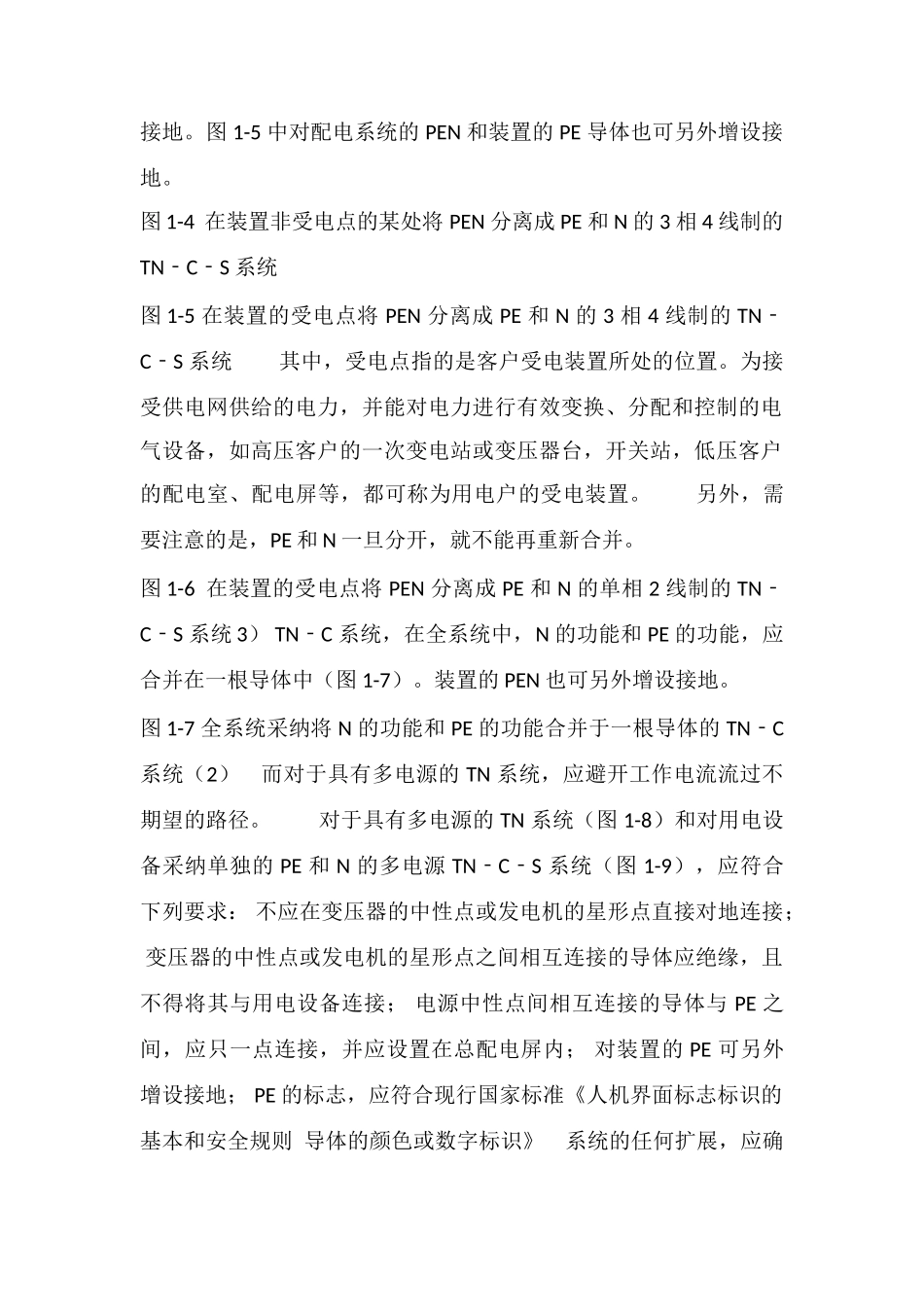

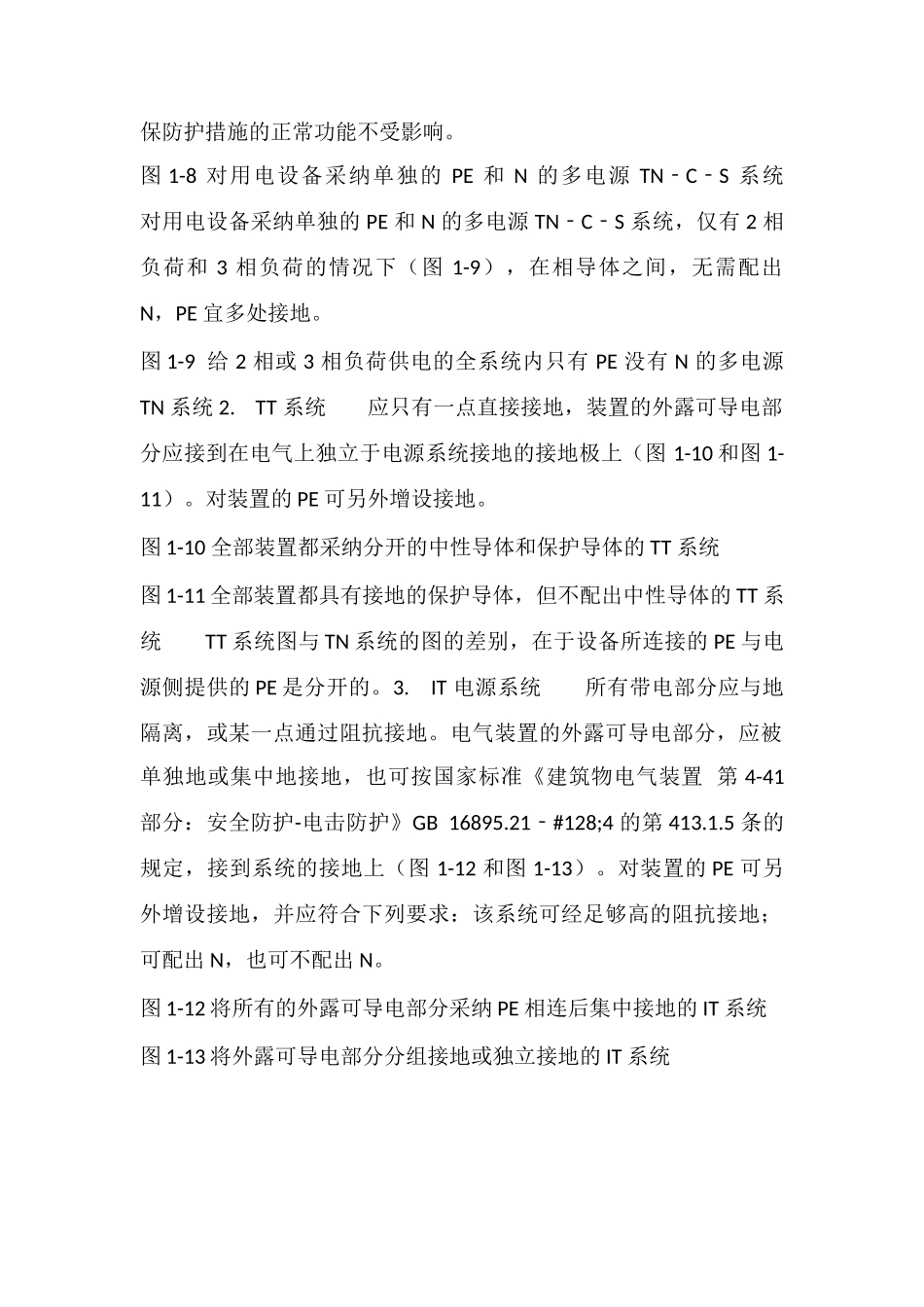

低压系统的接地型式低压系统接地型式可以分为 TN、TT、IT 等 3 种。 其中第 1 个字母（T 或 I）指电源系统对地的关系，表示如下： T——某点对地直接连接；I——所有的带电部分与地隔离或某点通过高阻抗接地。 第 2 个字母（N 或 T）指装置的外露可导电部分对地的关系，表示如下： T——外露可导电部分与地直接做电气连接，它与系统电源的任何一点的接地无任何连接； N——外露可导电部分与电源系统的接地点直接做电气连接（在沟通系统中，电源系统的接地点通常是中性点，或者假如没有可连接的中性点，则与一个相导体连接）。 而后续的字母（S 或 C 等）则表示 N 与 PE 的配置，表示如下： S——将与 N 或被接地的导体（在沟通系统中是被接地的相导体）分离的导体作为 PE； C— —N 和 PE 功能合并在一根导体中（PEN）。 1. TN 系统 可分为单电源系统和多电源系统，应分别符合下列要求： （1） 单电源系统 TN 电源系统在电源处应有一点直接接地，装置的外露可导电部分应经 PE 接到接地点。TN 系统可按 N 和 PE 的配置，可分为下列类型： 1） TN‐S 系统，整个系统应全部采纳单独的 PE，装置的 PE 也可另外增设接地，如图 1-1~图 1-3 所示。图 1-1 全系统将 N 与 PE 分开的 TN-S 系统图 1-2 全系统将被接地的相导体与 PE 分开的 TN‐S 系统图 1-3 全系统采纳接地的 PE 和未配出 N 的 TN‐S 系统 2） TN‐C‐S 系统，系统中的一部分，N 的功能和 PE 的功能，应合并在一根导体中（图 1-4~图 1-6）。图 1-4 中装置的 PEN 或 PE 导体可另外增设接地。图 1-5 中对配电系统的 PEN 和装置的 PE 导体也可另外增设接地。图 1-4 在装置非受电点的某处将 PEN 分离成 PE 和 N 的 3 相 4 线制的 TN‐C‐S 系统图 1-5 在装置的受电点将 PEN 分离成 PE 和 N 的 3 相 4 线制的 TN‐C‐S 系统 其中，受电点指的是客户受电装置所处的位置。为接受供电网供给的电力，并能对电力进行有效变换、分配和控制的电气设备，如高压客户的一次变电站或变压器台，开关站，低压客户的配电室、配电屏等，都可称为用电户的受电装置。 另外，需要注意的是，PE 和 N 一旦分开，就不能再重新合并。图 1-6 在装置的受电点将 PEN 分离成 PE 和 N 的单相 2 线制的 TN‐C‐S 系统 3） TN‐C 系统，在全系统中，N 的功能和 PE 的...
