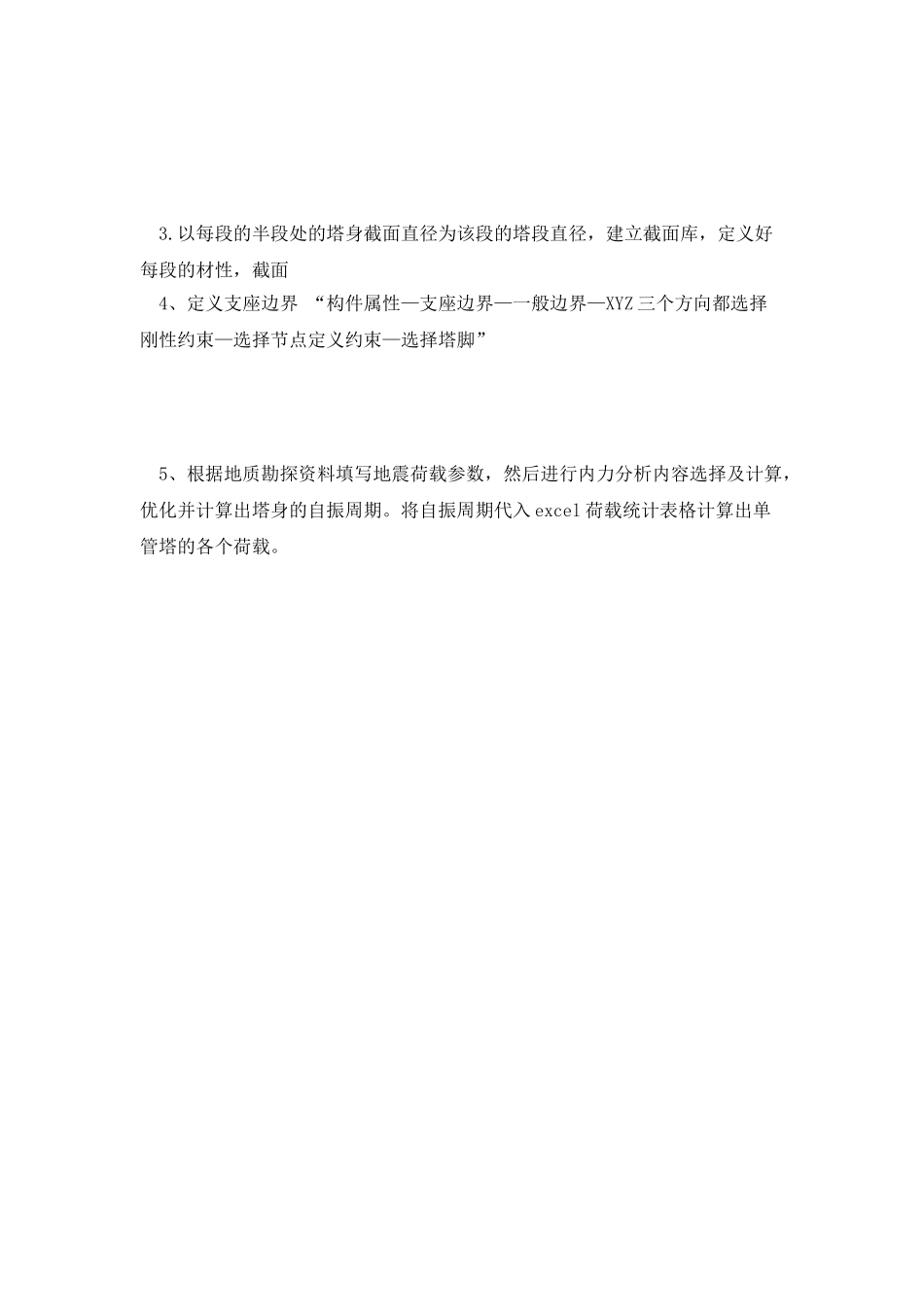

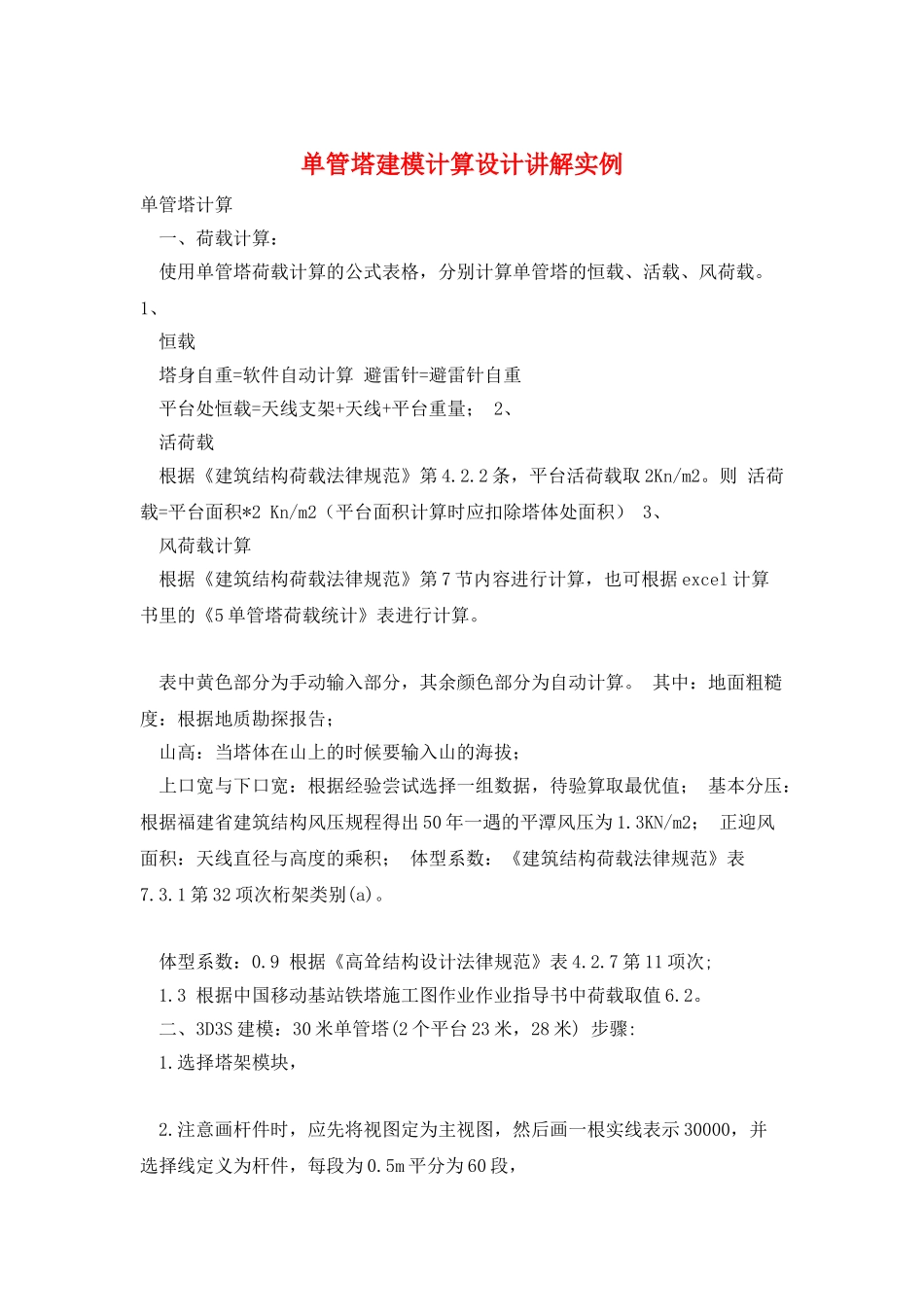

单管塔建模计算设计讲解实例单管塔计算 一、荷载计算： 使用单管塔荷载计算的公式表格，分别计算单管塔的恒载、活载、风荷载。 1、 恒载 塔身自重=软件自动计算 避雷针=避雷针自重 平台处恒载=天线支架+天线+平台重量； 2、 活荷载 根据《建筑结构荷载法律规范》第 4.2.2 条，平台活荷载取 2Kn/m2。则 活荷载=平台面积*2 Kn/m2（平台面积计算时应扣除塔体处面积） 3、 风荷载计算 根据《建筑结构荷载法律规范》第 7 节内容进行计算，也可根据 excel 计算书里的《5 单管塔荷载统计》表进行计算。 表中黄色部分为手动输入部分，其余颜色部分为自动计算。 其中：地面粗糙度：根据地质勘探报告； 山高：当塔体在山上的时候要输入山的海拔； 上口宽与下口宽：根据经验尝试选择一组数据，待验算取最优值； 基本分压：根据福建省建筑结构风压规程得出 50 年一遇的平潭风压为 1.3KN/m2； 正迎风面积：天线直径与高度的乘积； 体型系数：《建筑结构荷载法律规范》表7.3.1 第 32 项次桁架类别(a)。 体型系数：0.9 根据《高耸结构设计法律规范》表 4.2.7 第 11 项次; 1.3 根据中国移动基站铁塔施工图作业作业指导书中荷载取值 6.2。 二、3D3S 建模：30 米单管塔(2 个平台 23 米，28 米) 步骤: 1.选择塔架模块， 2.注意画杆件时，应先将视图定为主视图，然后画一根实线表示 30000，并选择线定义为杆件，每段为 0.5m 平分为 60 段， 3.以每段的半段处的塔身截面直径为该段的塔段直径，建立截面库，定义好每段的材性，截面 4、定义支座边界 “构件属性—支座边界—一般边界—XYZ 三个方向都选择刚性约束—选择节点定义约束—选择塔脚” 5、根据地质勘探资料填写地震荷载参数，然后进行内力分析内容选择及计算，优化并计算出塔身的自振周期。将自振周期代入 excel 荷载统计表格计算出单管塔的各个荷载。
