实验金相试样的制备

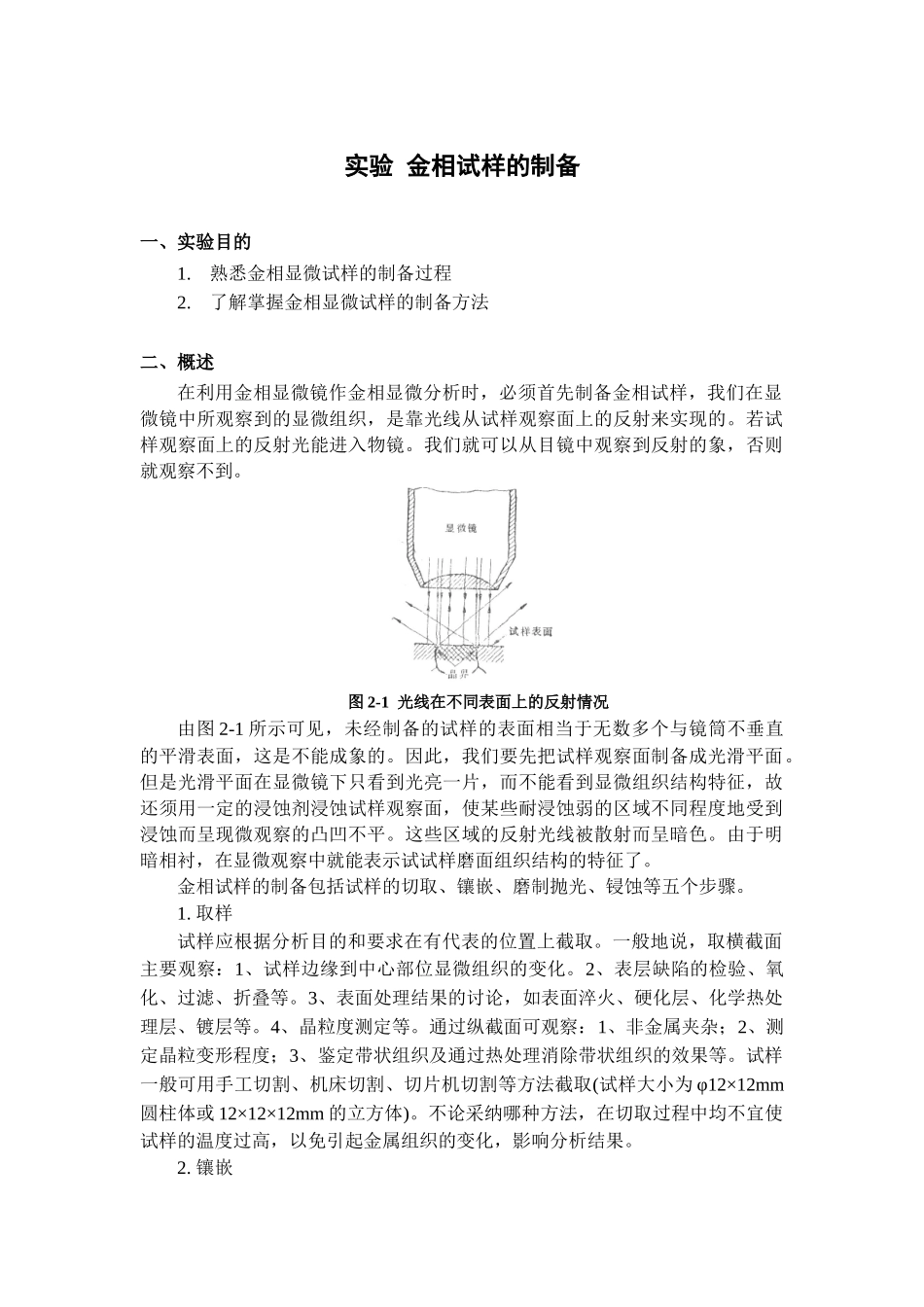

实验 金相试样的制备一、实验目的1.熟悉金相显微试样的制备过程2.了解掌握金相显微试样的制备方法二、概述在利用金相显微镜作金相显微分析时，必须首先制备金相试样，我们在显微镜中所观察到的显微组织，是靠光线从试样观察面上的反射来实现的。若试样观察面上的反射光能进入物镜。我们就可以从目镜中观察到反射的象，否则就观察不到。图 2-1 光线在不同表面上的反射情况由图 2-1 所示可见，未经制备的试样的表面相当于无数多个与镜筒不垂直的平滑表面，这是不能成象的。因此，我们要先把试样观察面制备成光滑平面。但是光滑平面在显微镜下只看到光亮一片，而不能看到显微组织结构特征，故还须用一定的浸蚀剂浸蚀试样观察面，使某些耐浸蚀弱的区域不同程度地受到浸蚀而呈现微观察的凸凹不平。这些区域的反射光线被散射而呈暗色。由于明暗相衬，在显微观察中就能表示试试样磨面组织结构的特征了。金相试样的制备包括试样的切取、镶嵌、磨制抛光、锓蚀等五个步骤。1. 取样试样应根据分析目的和要求在有代表的位置上截取。一般地说，取横截面主要观察：1、试样边缘到中心部位显微组织的变化。2、表层缺陷的检验、氧化、过滤、折叠等。3、表面处理结果的讨论，如表面淬火、硬化层、化学热处理层、镀层等。4、晶粒度测定等。通过纵截面可观察：1、非金属夹杂；2、测定晶粒变形程度；3、鉴定带状组织及通过热处理消除带状组织的效果等。试样一般可用手工切割、机床切割、切片机切割等方法截取(试样大小为 φ12×12mm圆柱体或 12×12×12mm 的立方体)。不论采纳哪种方法，在切取过程中均不宜使试样的温度过高，以免引起金属组织的变化，影响分析结果。2. 镶嵌当试样的尺寸太小(如金属丝、薄片等)时，直接用手来磨制很困难，需要使用试样夹或利用样品镶嵌机，把试样镶嵌在低熔点合金或塑料(如胶木粉、聚乙烯及聚合树脂等)中，如图 2-2 所示。图 2-2 试样的镶嵌（见实验室挂图）3. 磨制试样的磨制一般分粗磨和细磨两道工序。a. 粗磨：粗磨的目的是为了获得一个平整的表面，钢铁材料试样的粗磨可用锉刀锉平，也可在砂轮机上磨制。但应注意：试样对砂轮压力不宜过大。否则会在试样表面形成很深的磨良，增加精磨和抛光的困难，要随时用水冷却试样，以免受热引起组织交化；试样边缘的棱角若无保存必要，可先行磨圆(倒角)，以免在细磨及抛光时撕破砂纸或抛光布，甚至造成试样从抛光机上飞出伤人。b. 细磨：经粗磨后试样表面虽较平整，但仍还存在...
