山区330千伏双回输电线路雷击跳闸率高原因分析及治理措施

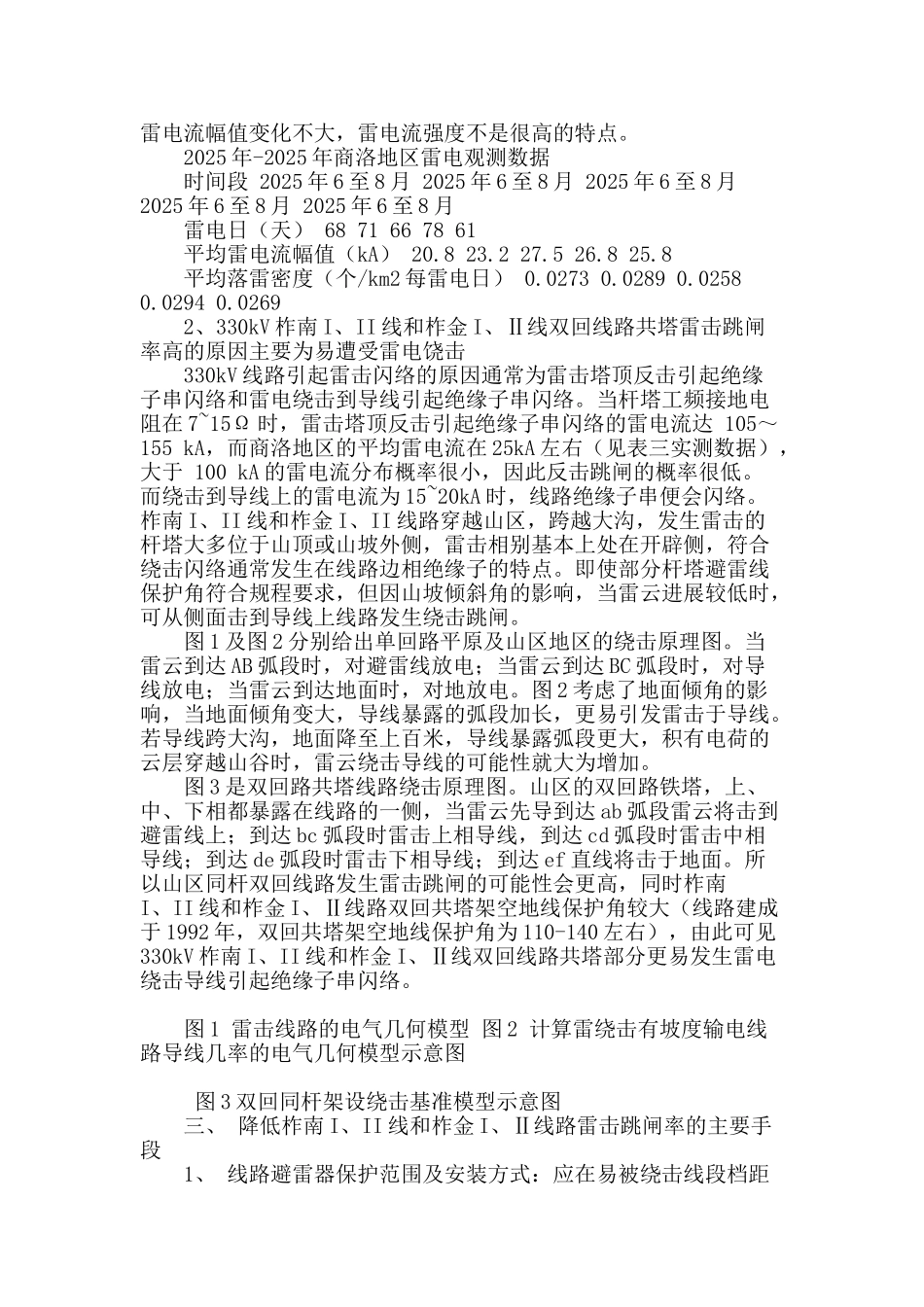

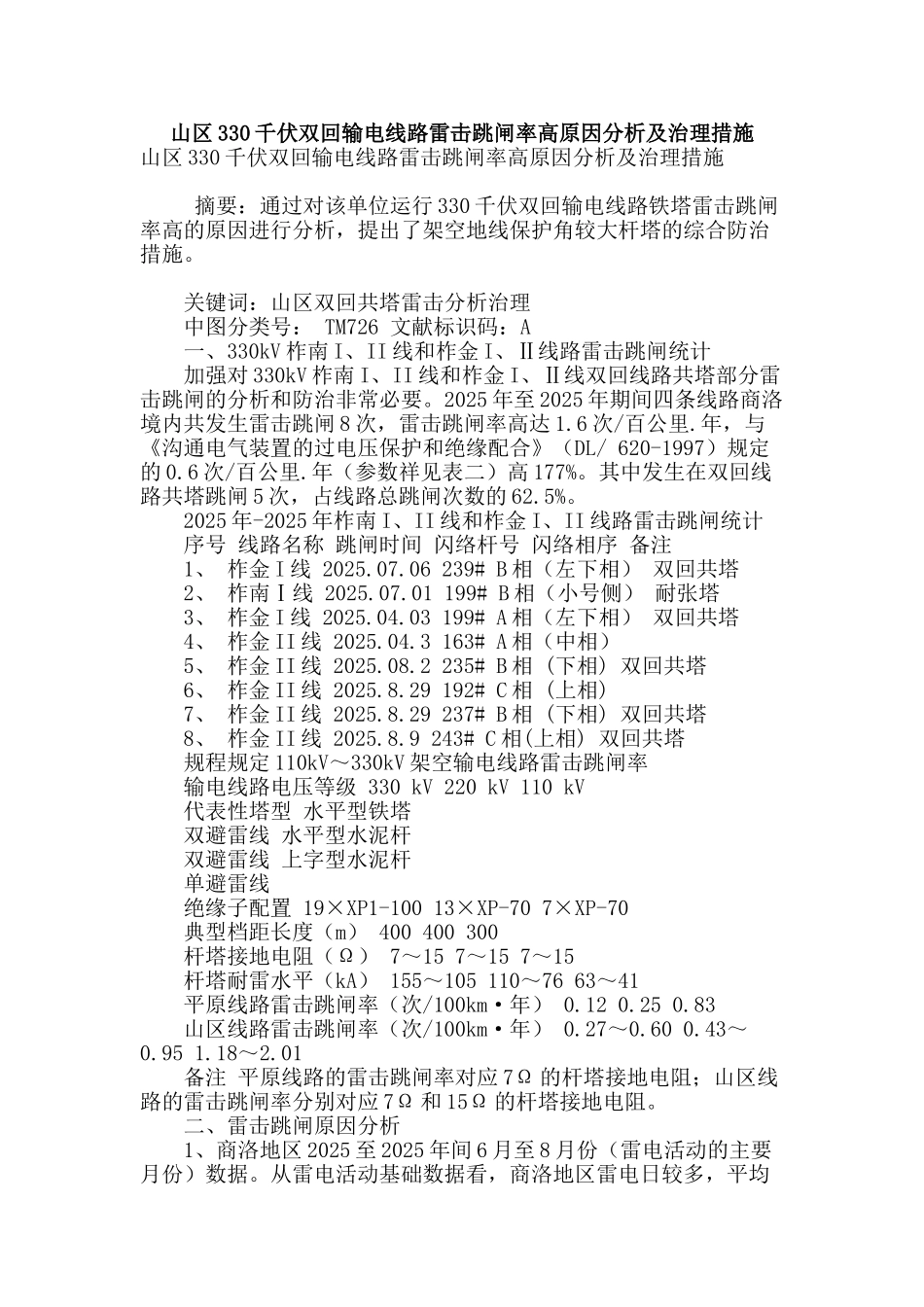

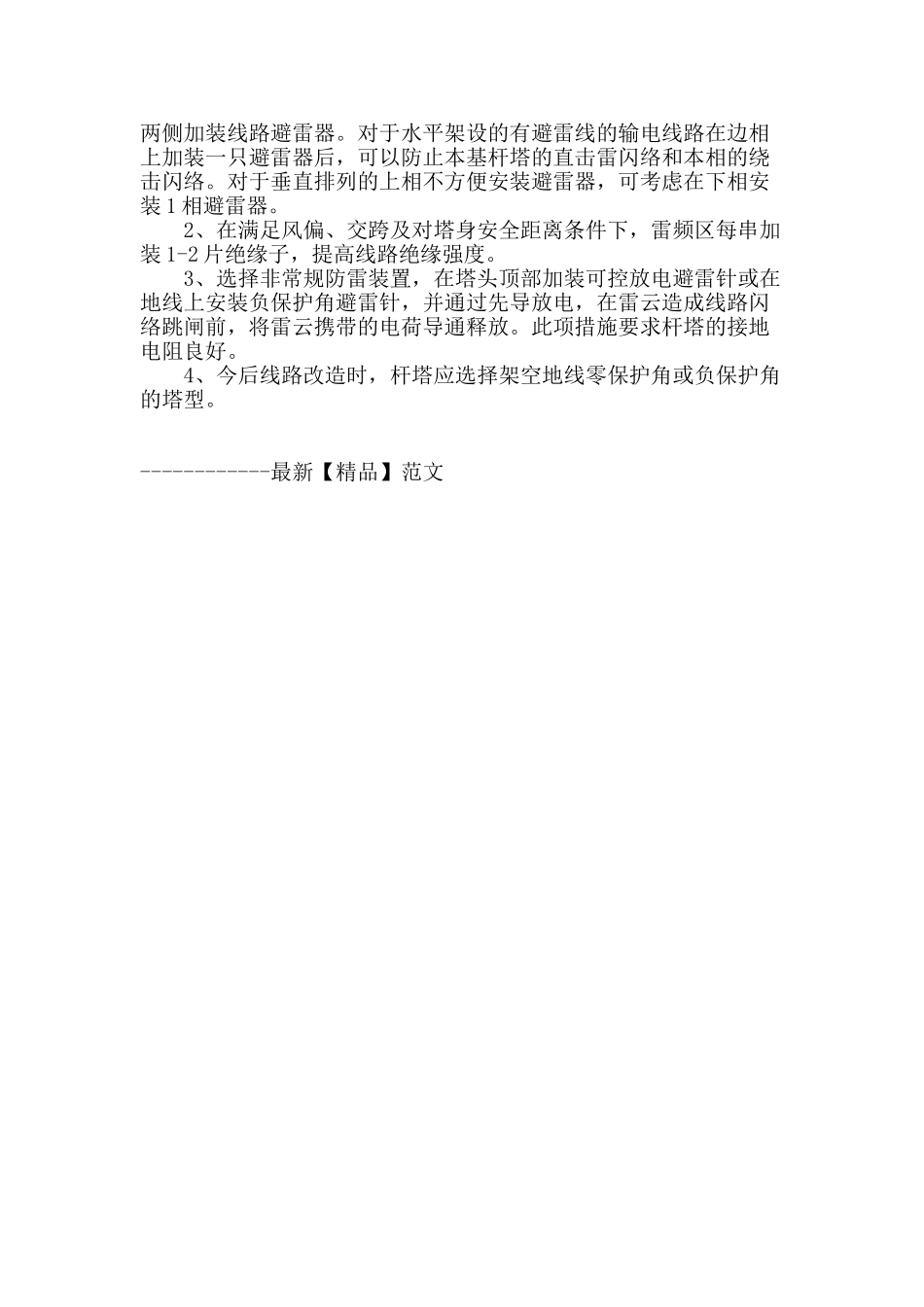

山区 330 千伏双回输电线路雷击跳闸率高原因分析及治理措施山区 330 千伏双回输电线路雷击跳闸率高原因分析及治理措施 摘要：通过对该单位运行 330 千伏双回输电线路铁塔雷击跳闸率高的原因进行分析，提出了架空地线保护角较大杆塔的综合防治措施。 关键词：山区双回共塔雷击分析治理 中图分类号： TM726 文献标识码：A 一、330kV 柞南 I、II 线和柞金 I、Ⅱ线路雷击跳闸统计 加强对 330kV 柞南 I、II 线和柞金 I、Ⅱ线双回线路共塔部分雷击跳闸的分析和防治非常必要。2025 年至 2025 年期间四条线路商洛境内共发生雷击跳闸 8 次，雷击跳闸率高达 1.6 次/百公里.年，与《沟通电气装置的过电压保护和绝缘配合》（DL/ 620-1997）规定的 0.6 次/百公里.年（参数祥见表二）高 177%。其中发生在双回线路共塔跳闸 5 次，占线路总跳闸次数的 62.5%。 2025 年-2025 年柞南 I、II 线和柞金 I、II 线路雷击跳闸统计 序号 线路名称 跳闸时间 闪络杆号 闪络相序 备注 1、 柞金 I 线 2025.07.06 239# B 相（左下相） 双回共塔 2、 柞南Ⅰ线 2025.07.01 199# B 相（小号侧） 耐张塔 3、 柞金 I 线 2025.04.03 199# A 相（左下相） 双回共塔 4、 柞金 II 线 2025.04.3 163# A 相（中相） 5、 柞金 II 线 2025.08.2 235# B 相 (下相) 双回共塔 6、 柞金 II 线 2025.8.29 192# C 相 (上相) 7、 柞金 II 线 2025.8.29 237# B 相 (下相) 双回共塔 8、 柞金 II 线 2025.8.9 243# C 相(上相) 双回共塔 规程规定 110kV～330kV 架空输电线路雷击跳闸率 输电线路电压等级 330 kV 220 kV 110 kV 代表性塔型 水平型铁塔 双避雷线 水平型水泥杆 双避雷线 上字型水泥杆 单避雷线 绝缘子配置 19×XP1-100 13×XP-70 7×XP-70 典型档距长度（m） 400 400 300 杆塔接地电阻（Ω） 7～15 7～15 7～15 杆塔耐雷水平（kA） 155～105 110～76 63～41 平原线路雷击跳闸率（次/100km·年） 0.12 0.25 0.83 山区线路雷击跳闸率（次/100km·年） 0.27～0.60 0.43～0.95 1.18～2.01 备注 平原线路的雷击跳闸率对应 7Ω 的杆塔接地电阻；山区线路的雷击跳闸率分别对应 7Ω 和 15Ω 的杆塔接地电阻。 二、雷击跳闸原因分析 1、商洛地区 2025 至 2025 年间 6 月至 8 月份（雷电活动的主要月份）数据。...
