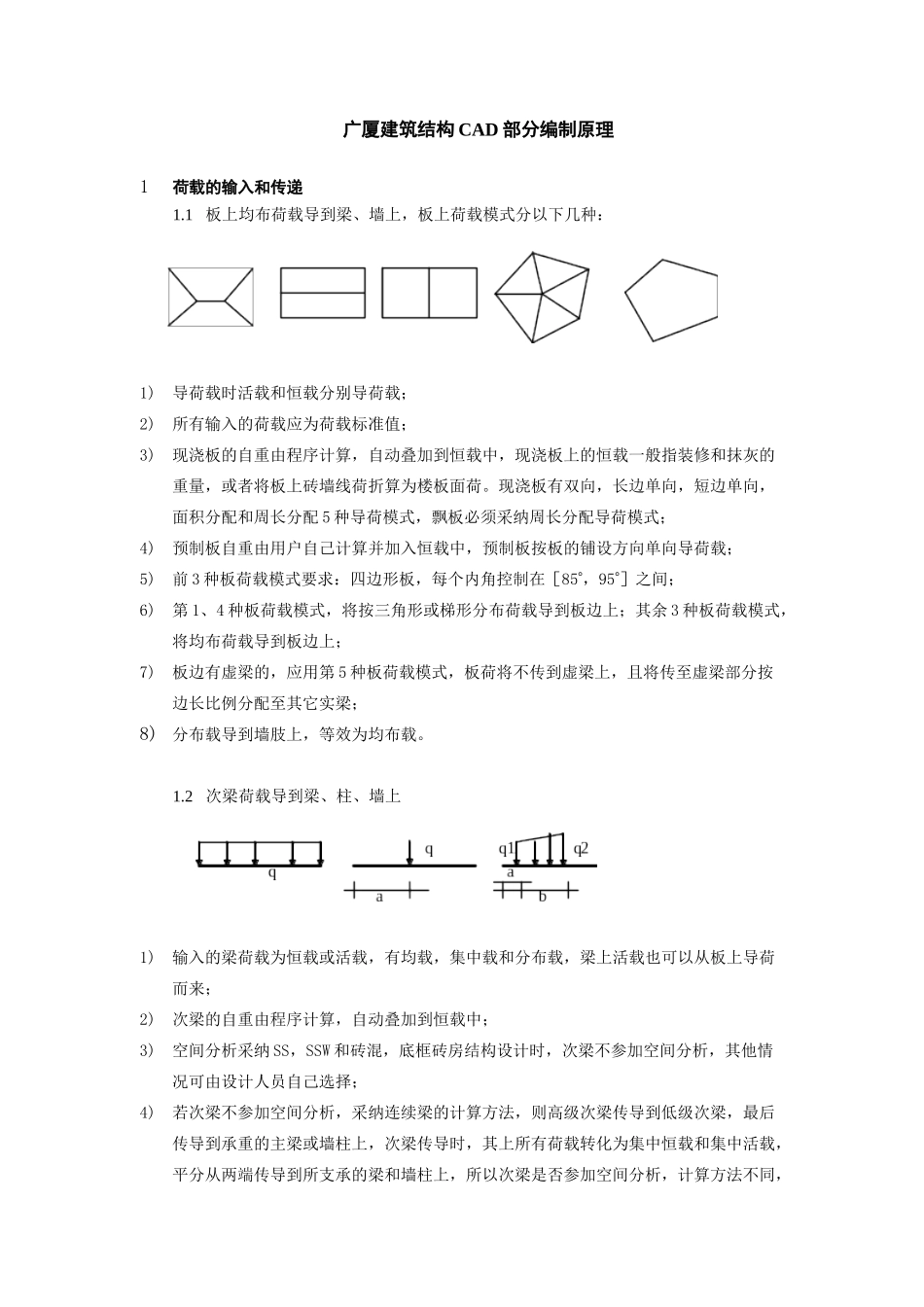

广厦建筑结构 CAD 部分编制原理1荷载的输入和传递1.1 板上均布荷载导到梁、墙上，板上荷载模式分以下几种：1)导荷载时活载和恒载分别导荷载；2)所有输入的荷载应为荷载标准值；3)现浇板的自重由程序计算，自动叠加到恒载中，现浇板上的恒载一般指装修和抹灰的重量，或者将板上砖墙线荷折算为楼板面荷。现浇板有双向，长边单向，短边单向，面积分配和周长分配 5 种导荷模式，飘板必须采纳周长分配导荷模式；4)预制板自重由用户自己计算并加入恒载中，预制板按板的铺设方向单向导荷载；5)前 3 种板荷载模式要求：四边形板，每个内角控制在［85，95］之间；6)第 1、4 种板荷载模式，将按三角形或梯形分布荷载导到板边上；其余 3 种板荷载模式，将均布荷载导到板边上；7)板边有虚梁的，应用第 5 种板荷载模式，板荷将不传到虚梁上，且将传至虚梁部分按边长比例分配至其它实梁；8)分布载导到墙肢上，等效为均布载。1.2 次梁荷载导到梁、柱、墙上1)输入的梁荷载为恒载或活载，有均载，集中载和分布载，梁上活载也可以从板上导荷而来；2)次梁的自重由程序计算，自动叠加到恒载中；3)空间分析采纳 SS，SSW 和砖混，底框砖房结构设计时，次梁不参加空间分析，其他情况可由设计人员自己选择；4)若次梁不参加空间分析，采纳连续梁的计算方法，则高级次梁传导到低级次梁，最后传导到承重的主梁或墙柱上，次梁传导时，其上所有荷载转化为集中恒载和集中活载，平分从两端传导到所支承的梁和墙柱上，所以次梁是否参加空间分析，计算方法不同，计算结果也不同；5)坡屋面的梁板的荷载为原荷载除以 cos 倾角；6)楼梯梁可作为梁上集中力输入，也可作次梁输入，（请修改其相对标高）；7)钢筋混凝土结构中抗震由框架结构承担，确实是次梁请按次梁输入，井字梁和复杂阳台面封口的折梁可按主梁输入，参加空间分析；8)梁上托柱，下一标准层柱定位点 0.5m 范围中必须有一虚柱。托剪力墙时，先按各剪力墙肢中点往下找相连节点，再按各肢交点寻找。剪力墙托柱时，柱必须在剪力墙内点上。剪力墙对应处无内点时，程序自动增加内点。1.3 砖混结构导荷1)砖混结构各层恒活荷载（包括结构自重），逐层顺承重结构传下，形成作用于底层柱、墙根部的荷载（恒载*1.35，活载*0.98）；2)梁上荷载的传递：先将上层砖墙荷载作为均布载导到梁上，再将梁荷导到两端支撑构件；3)悬臂梁是将集中力导到悬臂梁根部的构造柱或砖墙上，构造柱、垂直方向砖墙、平行方向砖墙各...
