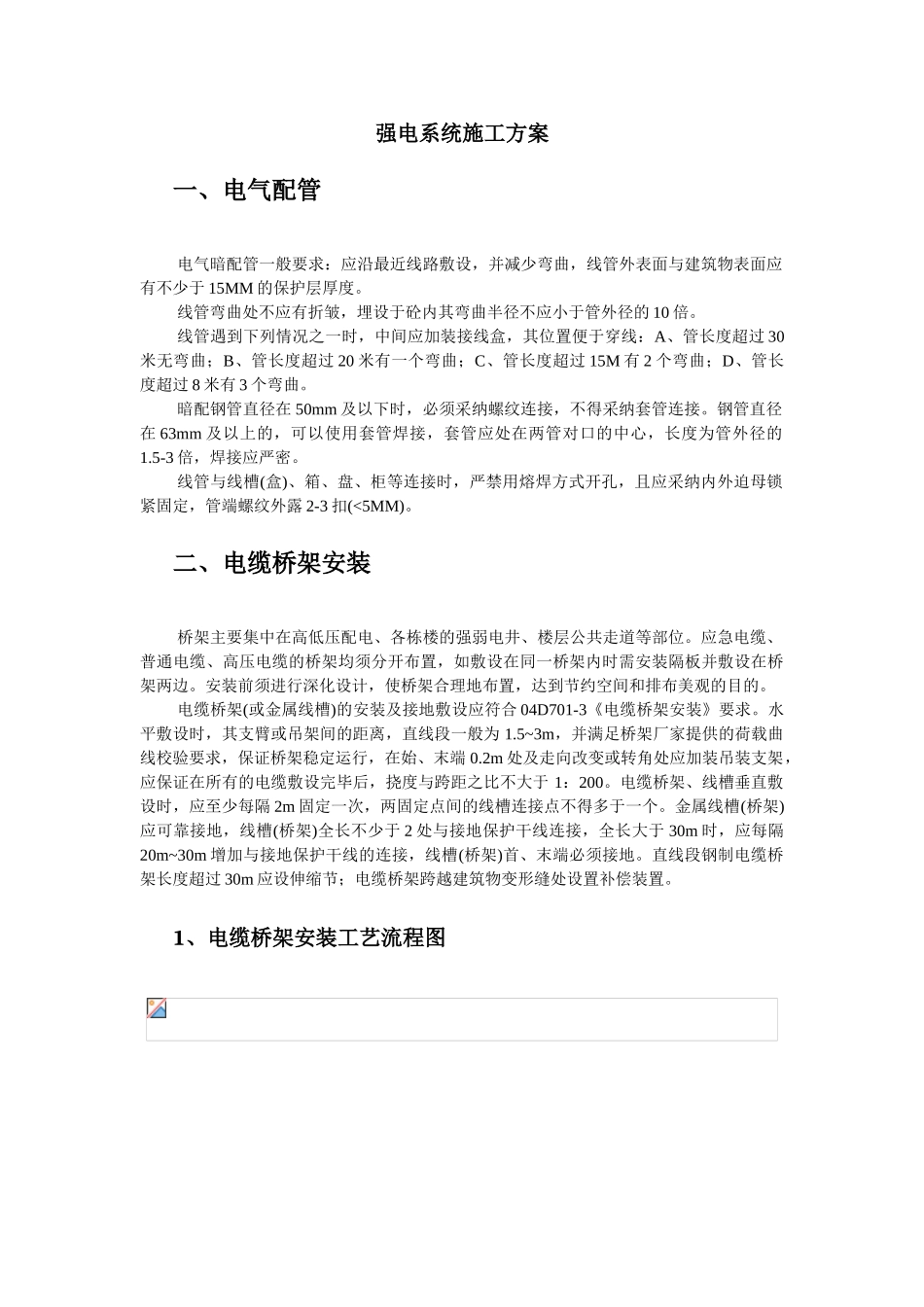

强电系统施工方案

强电系统施工方案一、电气配管电气暗配管一般要求：应沿最近线路敷设，并减少弯曲，线管外表面与建筑物表面应有不少于 15MM 的保护层厚度。线管弯曲处不应有折皱，埋设于砼内其弯曲半径不应小于管外径的 10 倍。线管遇到下列情况之一时，中间应加装接线盒，其位置便于穿线：A、管长度超过 30米无弯曲；B、管长度超过 20 米有一个弯曲；C、管长度超过 15M 有 2 个弯曲；D、管长度超过 8 米有 3 个弯曲。暗配钢管直径在 50mm 及以下时，必须采纳螺纹连接，不得采纳套管连接。钢管直径在 63mm 及以上的，可以使用套管焊接，套管应处在两管对口的中心，长度为管外径的1.5-3 倍，焊接应严密。线管与线槽(盒)、箱、盘、柜等连接时，严禁用熔焊方式开孔，且应采纳内外迫母锁紧固定，管端螺纹外露 2-3 扣(<5MM)。二、电缆桥架安装桥架主要集中在高低压配电、各栋楼的强弱电井、楼层公共走道等部位。应急电缆、普通电缆、高压电缆的桥架均须分开布置，如敷设在同一桥架内时需安装隔板并敷设在桥架两边。安装前须进行深化设计，使桥架合理地布置，达到节约空间和排布美观的目的。电缆桥架(或金属线槽)的安装及接地敷设应符合 04D701-3《电缆桥架安装》要求。水平敷设时，其支臂或吊架间的距离，直线段一般为 1.5~3m，并满足桥架厂家提供的荷载曲线校验要求，保证桥架稳定运行，在始、末端 0.2m 处及走向改变或转角处应加装吊装支架，应保证在所有的电缆敷设完毕后，挠度与跨距之比不大于 1：200。电缆桥架、线槽垂直敷设时，应至少每隔 2m 固定一次，两固定点间的线槽连接点不得多于一个。金属线槽(桥架)应可靠接地，线槽(桥架)全长不少于 2 处与接地保护干线连接，全长大于 30m 时，应每隔20m~30m 增加与接地保护干线的连接，线槽(桥架)首、末端必须接地。直线段钢制电缆桥架长度超过 30m 应设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。1、电缆桥架安装工艺流程图2、水平桥架安装桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的 2‰，且全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，以及将高压与低压桥架进行标识。桥架敷设直线段长度超过 30m 时，以及跨越塔楼和裙楼的桥架均安装伸缩节，且伸缩灵活。桥架之间的连接采纳半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭...
