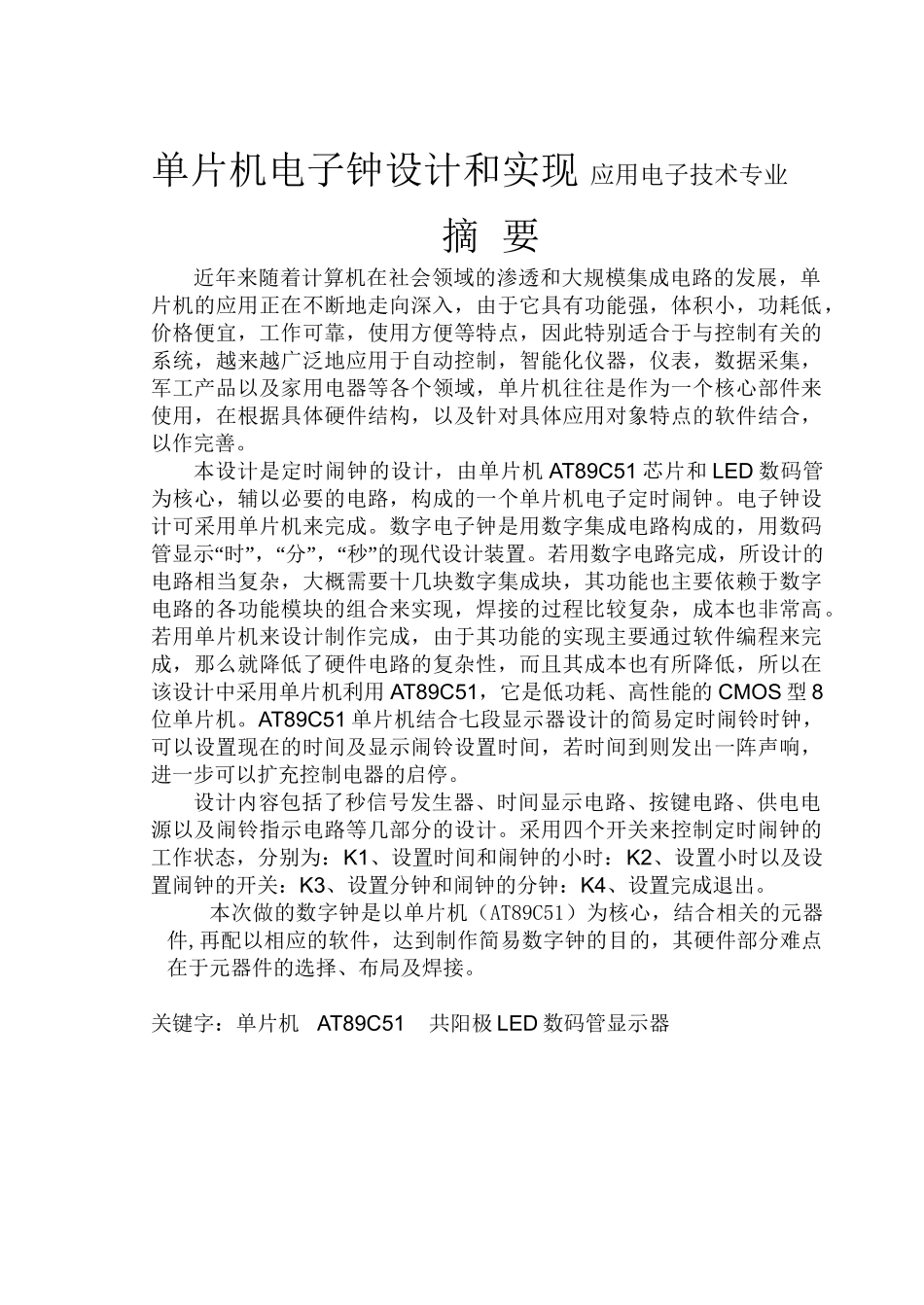

单片机电子钟设计和实现应用电子技术专业摘要近年来随着计算机在社会领域的渗透和大规模集成电路的发展，单片机的应用正在不断地走向深入，由于它具有功能强，体积小，功耗低，价格便宜，工作可靠，使用方便等特点，因此特别适合于与控制有关的系统，越来越广泛地应用于自动控制，智能化仪器，仪表，数据采集，军工产品以及家用电器等各个领域，单片机往往是作为一个核心部件来使用，在根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。本设计是定时闹钟的设计，由单片机AT89C51芯片和LED数码管为核心，辅以必要的电路，构成的一个单片机电子定时闹钟。电子钟设计可采用单片机来完成。数字电子钟是用数字集成电路构成的，用数码管显示“时”，“分”，“秒”的现代设计装置。若用数字电路完成，所设计的电路相当复杂，大概需要十几块数字集成块，其功能也主要依赖于数字电路的各功能模块的组合来实现，焊接的过程比较复杂，成本也非常高。若用单片机来设计制作完成，由于其功能的实现主要通过软件编程来完成，那么就降低了硬件电路的复杂性，而且其成本也有所降低，所以在该设计中采用单片机利用AT89C51，它是低功耗、高性能的CMOS型8位单片机。AT89C51单片机结合七段显示器设计的简易定时闹铃时钟，可以设置现在的时间及显示闹铃设置时间，若时间到则发出一阵声响，进一步可以扩充控制电器的启停。设计内容包括了秒信号发生器、时间显示电路、按键电路、供电电源以及闹铃指示电路等几部分的设计。采用四个开关来控制定时闹钟的工作状态，分别为：K1、设置时间和闹钟的小时：K2、设置小时以及设置闹钟的开关：K3、设置分钟和闹钟的分钟：K4、设置完成退出。本次做的数字钟是以单片机（AT89C51）为核心，结合相关的元器件,再配以相应的软件，达到制作简易数字钟的目的，其硬件部分难点在于元器件的选择、布局及焊接。关键字：单片机AT89C51共阳极LED数码管显示器AbstractInrecentyears,withcomputersintheinfiltrationandthedevelopmentoflarge-scaleintegratedcircuits.SCMapplicationissteadilydeepening,asithasstrongfunction,smallsize,lowpowerdissipation,lowprices,reliable,easytousefeatures,itisparticularlysuitedtoandcontrolofthesystem,increasinglywidelyusedinautomaticcontrol,intelligentinstruments,gauges,dataacquisition,militaryproductsandhouseholdappliances,andotherareas,isoftenmicrocontrollerasacorecomponenttouse,Inlightofspecifichardwarearchitecture,andapplication-specificsoftwarefeaturesobjectcombinetomakeperfect.ThisdesignisthedesignoftimingclockfromthemicrocontrollerAT89C51chipandLEDdigitaltubeasthecore,supplementedbythenecessarycircuitry,consistingofamicrocontrollerelectronictimeclock.MCUclockdesigncanbeusedtocomplete.Digitalelectronicclockiscomposedofdigitalintegratedcircuitsusingdigitaltubedisplays"time","sub","seconds"ofmoderndesignunit.Ifusingdigitalcircuitstocomplete,thedesignofthecircuitquitecomplextakesabout10afewnumberofManifoldanditsfunctionsaremainlydependentonthedigitalcircuitacombinationofthevariousfunctionalblockstoachievetheweldingprocessisrelativelycomplexandcostisveryhigh.IfdesignedwiththeMCUtocomplete,duetotherealizationofitsfunctionsmainlythroughsoftwareprogrammingtocomplete,thenreducethecomplexityofthehardwarecircuitry,anditscosthasdecreased,sotheuseofthedesignusedinmicrocontrollerAT89C51,itisalow-power,high-performanceCMOS8-bitmicrocontroller.AT89C51microcontrollerwithseven-segmentdisplaydesignedforsimpletimingalarmclock,youcansetthecurrenttimeanddisplaythealarmset-uptime,ifthetimetosoundawhileisissued,andfurthercouldexpandthestart-stopcontrolofelectricalappliances.Designedtoincludeasecondsignalgenerator,thetimedisplaycircuit,keycircuits,powersupplyandthealarminstructioncircuitd...
