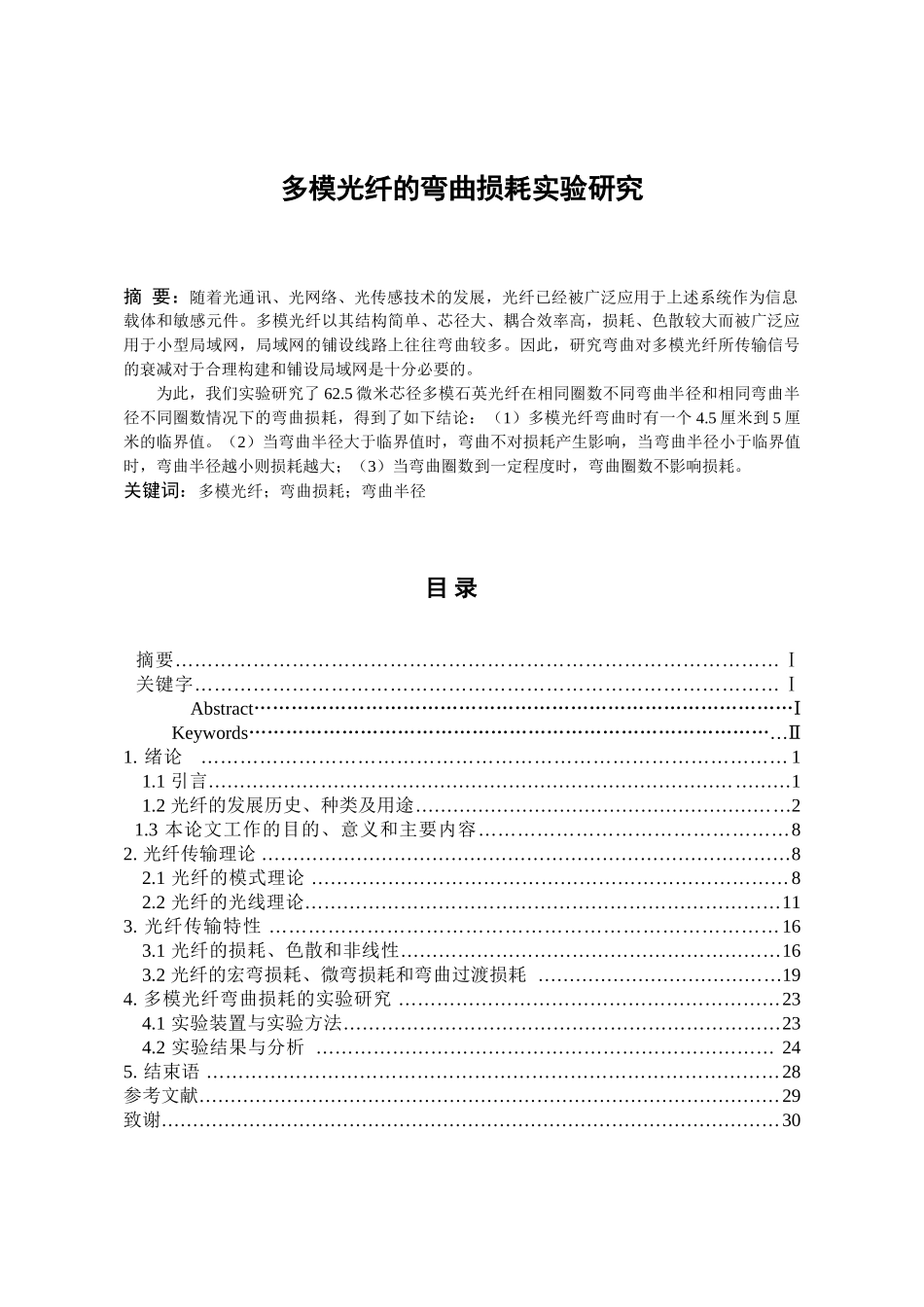

多模光纤的弯曲损耗实验研究摘要：随着光通讯、光网络、光传感技术的发展，光纤已经被广泛应用于上述系统作为信息载体和敏感元件。多模光纤以其结构简单、芯径大、耦合效率高，损耗、色散较大而被广泛应用于小型局域网，局域网的铺设线路上往往弯曲较多。因此，研究弯曲对多模光纤所传输信号的衰减对于合理构建和铺设局域网是十分必要的。为此，我们实验研究了62.5微米芯径多模石英光纤在相同圈数不同弯曲半径和相同弯曲半径不同圈数情况下的弯曲损耗，得到了如下结论：（1）多模光纤弯曲时有一个4.5厘米到5厘米的临界值。（2）当弯曲半径大于临界值时，弯曲不对损耗产生影响，当弯曲半径小于临界值时，弯曲半径越小则损耗越大；（3）当弯曲圈数到一定程度时，弯曲圈数不影响损耗。关键词：多模光纤；弯曲损耗；弯曲半径目录摘要…………………………………………………………………………………Ⅰ关键字………………………………………………………………………………ⅠAbstract……………………………………………………………………………ⅠKeywords……………………………………………………………………………Ⅱ1.绪论………………………………………………………………………………11.1引言…………………………………………………………………………………11.2光纤的发展历史、种类及用途……………………………………………………21.3本论文工作的目的、意义和主要内容…………………………………………82.光纤传输理论…………………………………………………………………………82.1光纤的模式理论…………………………………………………………………82.2光纤的光线理论…………………………………………………………………113.光纤传输特性……………………………………………………………………163.1光纤的损耗、色散和非线性……………………………………………………163.2光纤的宏弯损耗、微弯损耗和弯曲过渡损耗…………………………………194.多模光纤弯曲损耗的实验研究……………………………………………………234.1实验装置与实验方法……………………………………………………………234.2实验结果与分析………………………………………………………………245.结束语………………………………………………………………………………28参考文献…………………………………………………………………………………29致谢………………………………………………………………………………………301绪论1.1引言当今的信息时代是以两大技术的出现与发展为基础，同时也是以这两大技术为支撑的。其一是包括超大规模集成电路在内的计算机技术，它使信息处理能力成百万倍的提高;其二就是以半导体激光器、光纤和光电子器件为主力军的通信和网络技术，它使信息传输能力成百上万倍地提高。1966年，英籍华人高锟博士(当时工作于英国标准电信研究所)深入研究了光在石英玻璃纤维中的严重损耗问题，发现了这种玻璃纤维引起光损耗的主要原因，突破了应用的瓶颈，奠定了光纤通信的基础；在高锟理论的指导下，1970年美国的康宁公司拉出了第一根损耗为20dB/km的光纤，日本也做出了超低损耗的光纤(损耗为0.2dB/km，波长为1.55μm)，展现出光纤通信技术发展的美好前景。1990年后推出的以电时分复用为基础的单信道光波通信系统，将传输速率每五年提高九倍；二十世纪九十年代中期，由于掺铒光纤放大器的实用化推动了波分复用技术的实用化，实现了Tbit/s量级的传输速率；近年来光交叉连接，光分插复用，光突发交换，光分组交换，无源光网络等技术应运而生，并得到迅速的发展。进入新世纪以来，光“”通信行业挤掉了泡沫步入了健康高速发展的阶段，但全光通信网络是当前与未来发展的主要方向之一已经成为业内共识，与光信号处理及智能光交换相关的技术仍然保持着蓬勃的发展态势，光电子集成，光纤传感器及传感系统等多种技术也得到了迅速的发展，并在许多领域中得到了广泛的应用[2]。光纤作为光通信和光传感系统中的信息载体和敏感元件，得益于它的如下优点：（1）它能够海量的传输信息。光纤...
