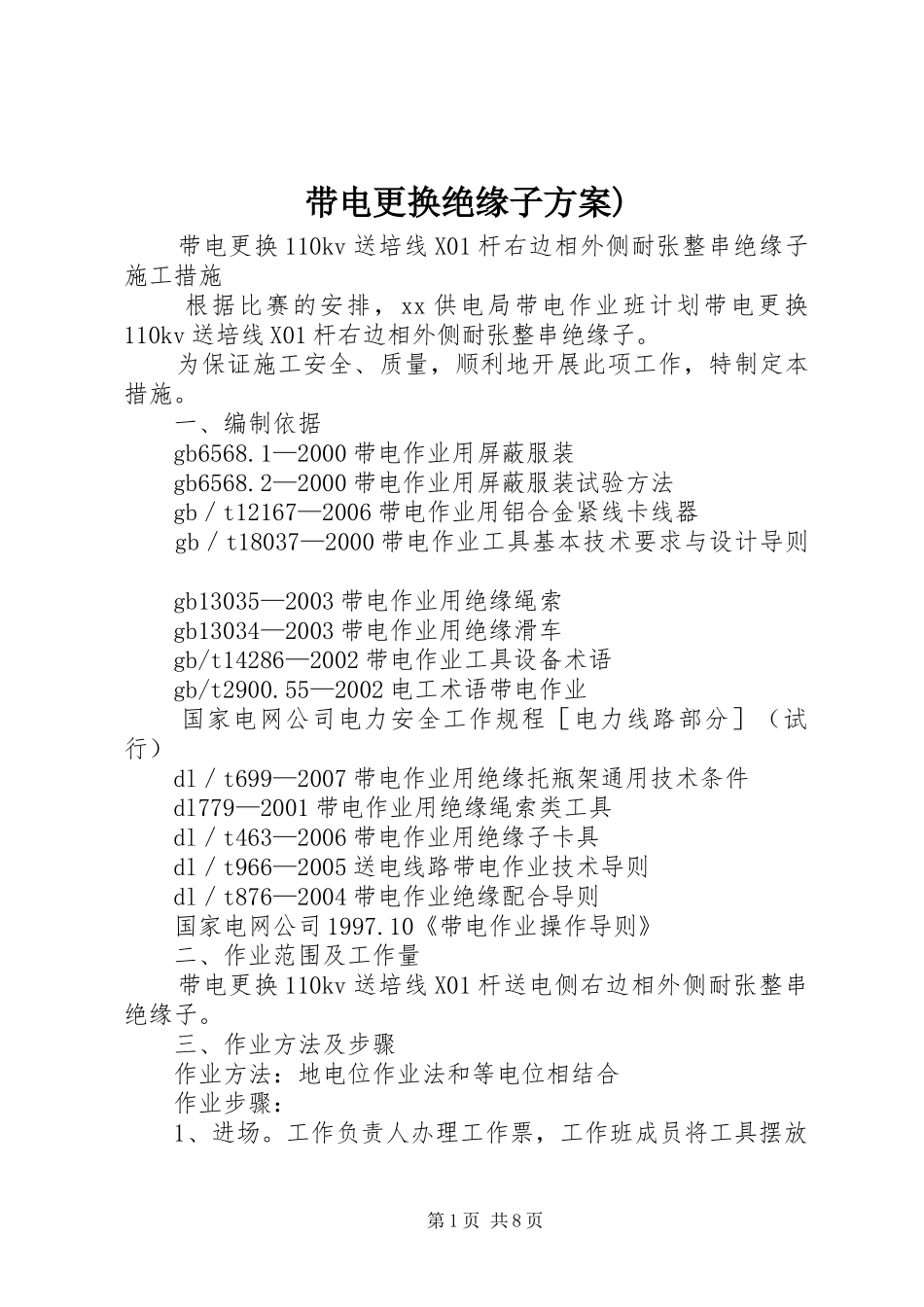

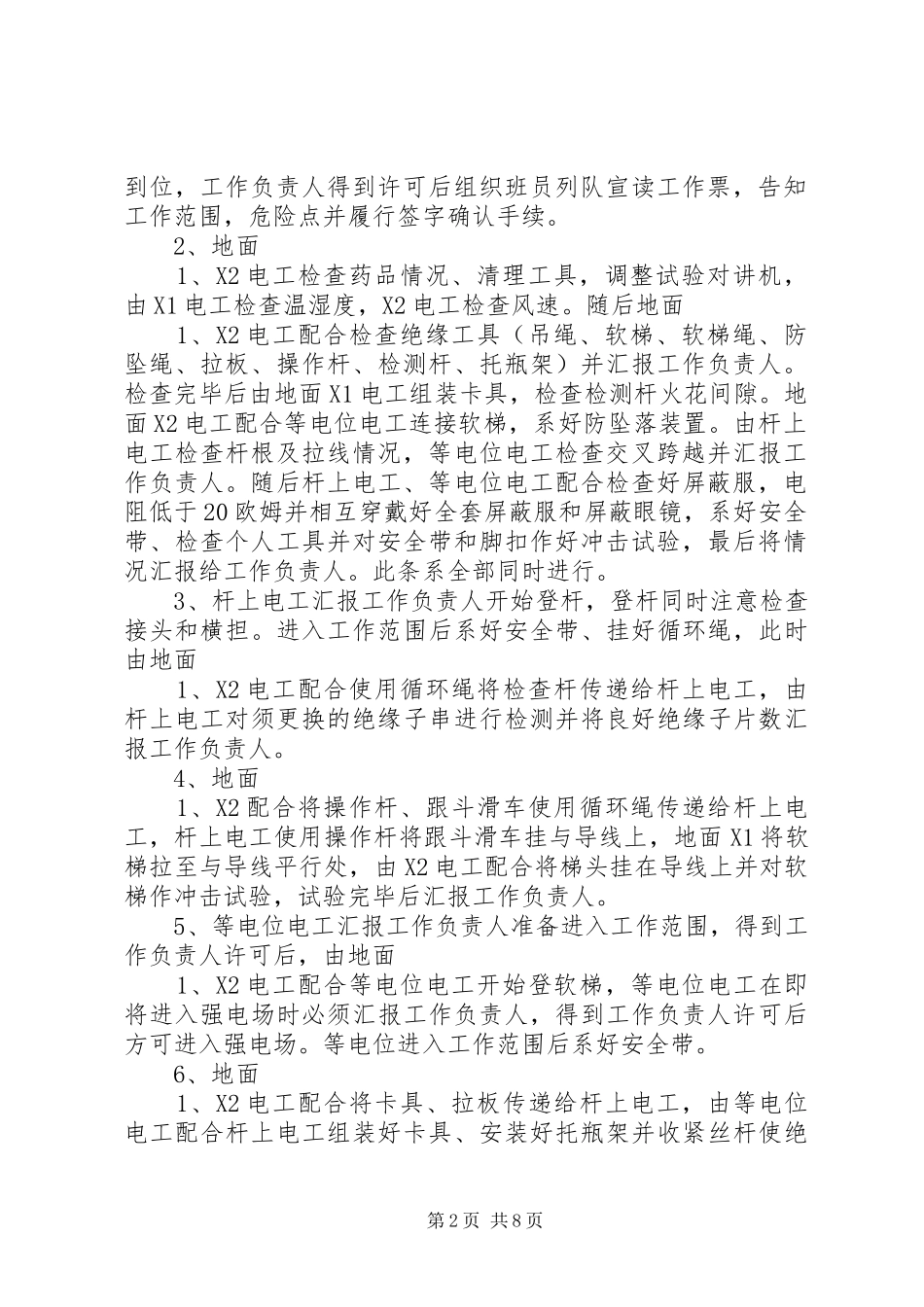

带电更换绝缘子方案)带电更换110kv送培线X01杆右边相外侧耐张整串绝缘子施工措施根据比赛的安排，xx供电局带电作业班计划带电更换110kv送培线X01杆右边相外侧耐张整串绝缘子。为保证施工安全、质量，顺利地开展此项工作，特制定本措施。一、编制依据gb6568.1—2000带电作业用屏蔽服装gb6568.2—2000带电作业用屏蔽服装试验方法gb／t12167—2006带电作业用铝合金紧线卡线器gb／t18037—2000带电作业工具基本技术要求与设计导则gb13035—2003带电作业用绝缘绳索gb13034—2003带电作业用绝缘滑车gb/t14286—2002带电作业工具设备术语gb/t2900.55—2002电工术语带电作业国家电网公司电力安全工作规程［电力线路部分］（试行）dl／t699—2007带电作业用绝缘托瓶架通用技术条件dl779—2001带电作业用绝缘绳索类工具dl／t463—2006带电作业用绝缘子卡具dl／t966—2005送电线路带电作业技术导则dl／t876—2004带电作业绝缘配合导则国家电网公司1997.10《带电作业操作导则》二、作业范围及工作量带电更换110kv送培线X01杆送电侧右边相外侧耐张整串绝缘子。三、作业方法及步骤作业方法：地电位作业法和等电位相结合作业步骤：1、进场。工作负责人办理工作票，工作班成员将工具摆放第1页共8页到位，工作负责人得到许可后组织班员列队宣读工作票，告知工作范围，危险点并履行签字确认手续。2、地面1、X2电工检查药品情况、清理工具，调整试验对讲机，由X1电工检查温湿度，X2电工检查风速。随后地面1、X2电工配合检查绝缘工具（吊绳、软梯、软梯绳、防坠绳、拉板、操作杆、检测杆、托瓶架）并汇报工作负责人。检查完毕后由地面X1电工组装卡具，检查检测杆火花间隙。地面X2电工配合等电位电工连接软梯，系好防坠落装置。由杆上电工检查杆根及拉线情况，等电位电工检查交叉跨越并汇报工作负责人。随后杆上电工、等电位电工配合检查好屏蔽服，电阻低于20欧姆并相互穿戴好全套屏蔽服和屏蔽眼镜，系好安全带、检查个人工具并对安全带和脚扣作好冲击试验，最后将情况汇报给工作负责人。此条系全部同时进行。3、杆上电工汇报工作负责人开始登杆，登杆同时注意检查接头和横担。进入工作范围后系好安全带、挂好循环绳，此时由地面1、X2电工配合使用循环绳将检查杆传递给杆上电工，由杆上电工对须更换的绝缘子串进行检测并将良好绝缘子片数汇报工作负责人。4、地面1、X2配合将操作杆、跟斗滑车使用循环绳传递给杆上电工，杆上电工使用操作杆将跟斗滑车挂与导线上，地面X1将软梯拉至与导线平行处，由X2电工配合将梯头挂在导线上并对软梯作冲击试验，试验完毕后汇报工作负责人。5、等电位电工汇报工作负责人准备进入工作范围，得到工作负责人许可后，由地面1、X2电工配合等电位电工开始登软梯，等电位电工在即将进入强电场时必须汇报工作负责人，得到工作负责人许可后方可进入强电场。等电位进入工作范围后系好安全带。6、地面1、X2电工配合将卡具、拉板传递给杆上电工，由等电位电工配合杆上电工组装好卡具、安装好托瓶架并收紧丝杆使绝第2页共8页缘子受力，受力后杆上电工对绝缘子串进行冲击试验。7、地面电工检查需要更换绝缘子情况及双联弯头。杆上电工和等电位电工配合使用绝缘子悬挂。此时地面1、X2电工配合杆上电工采用循环绳上的挂瓶钩使须换的绝缘子串脱落，将绝缘子串换下。8、等电位电工配合杆上电工将悬挂的绝缘子复位后作好冲击试验并汇报工作负责人。经工作负责人确认后，地面1、X2电工配合等电位电工、杆上电工将卡具、托瓶架传递到地面。9、等电位电工汇报工作负责人要求退出强电场，得到工作负责人许可后方可退出。10、杆上电工使用检测杆对新换绝缘子进行复查，并将良好绝缘子片数报告给工作负责人。11、地面1、X2电工配合杆上电工将检测杆、操作杆和跟斗滑车传递至地面。然后杆上电工汇报工作负责人杆上无残留物要求撤离工作范围，在得到工作负责人许可后方可下杆撤离工作范围。12、待杆上电工下至地面后，全体人员开始清理工具、装箱。13、由工作负责人召开班后会。14、由工作负责人终结工作票。15、退场。主要工具：绝缘操作杆1根；绝缘吊绳（含绝缘滑车）1套；取销钳2把；托瓶架1副；...
