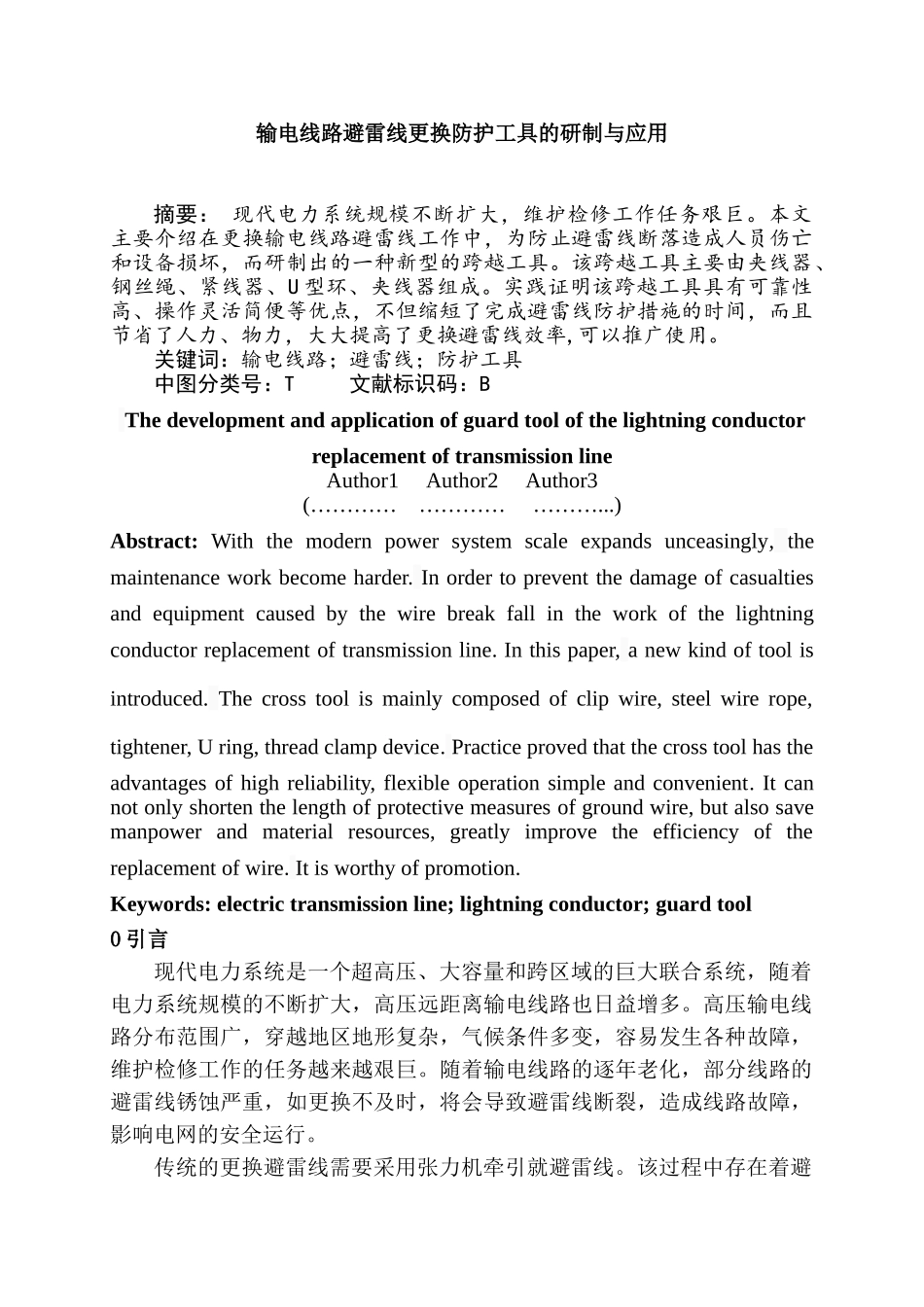

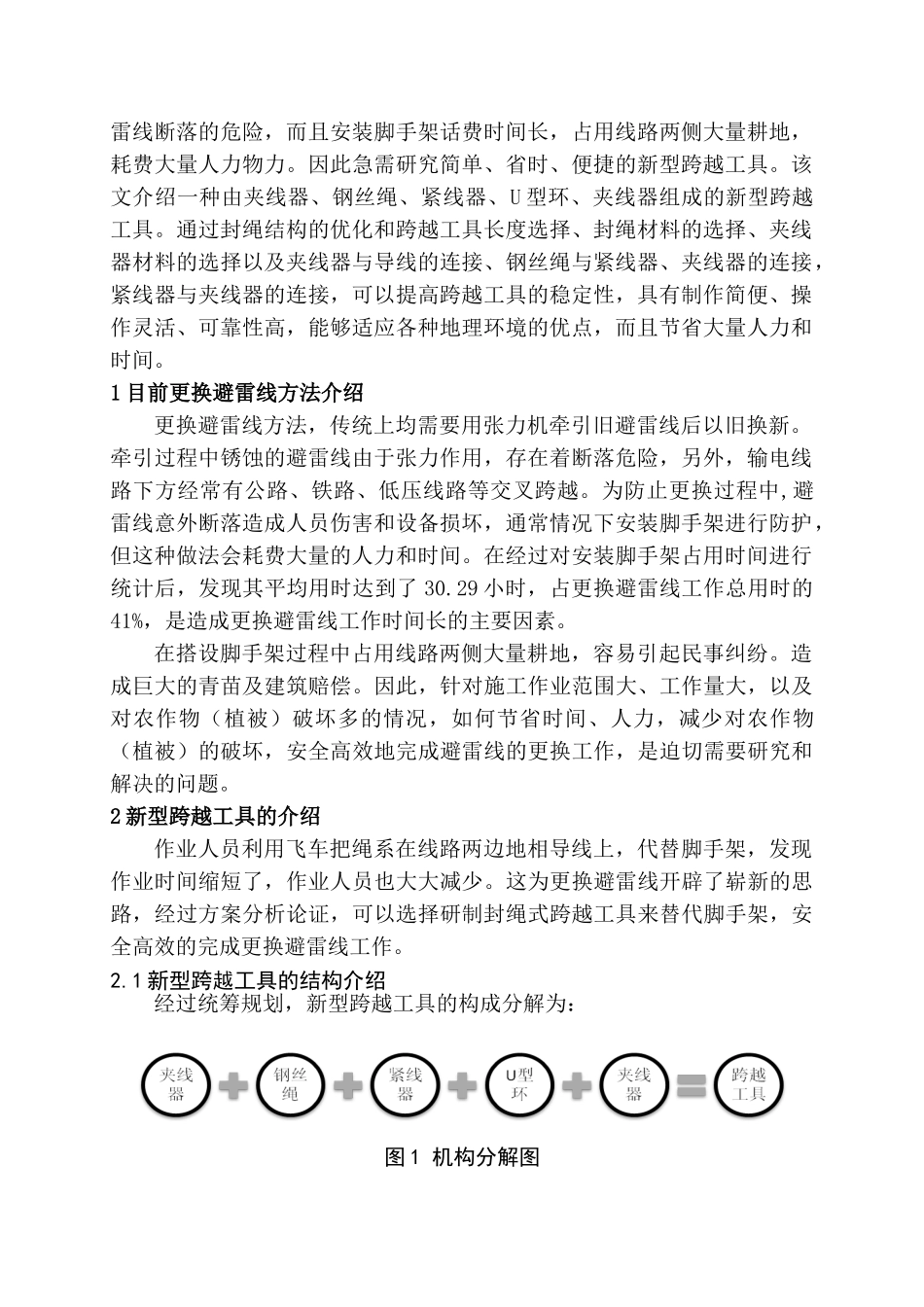

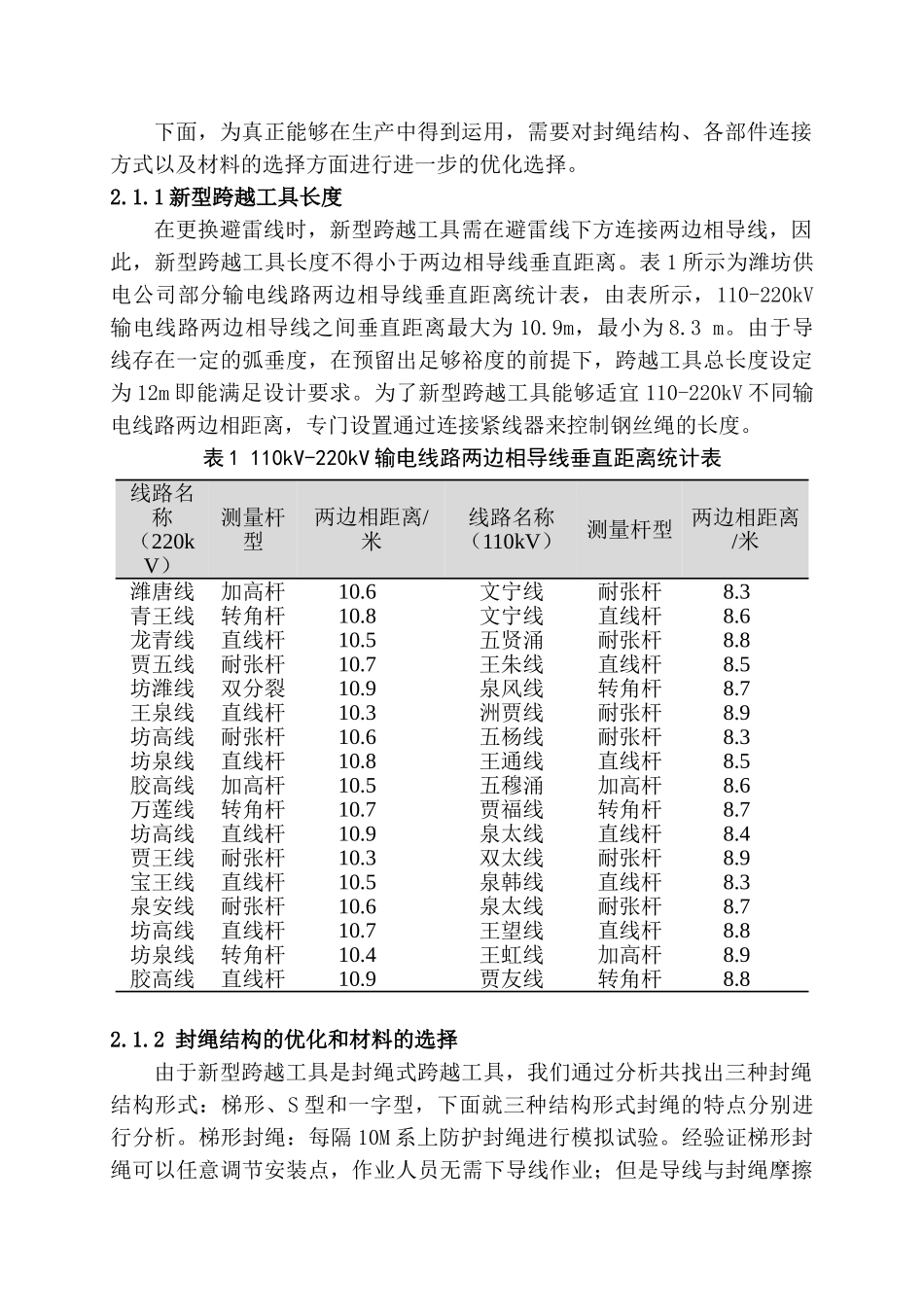

输电线路避雷线更换防护工具的研制与应用摘要:现代电力系统规模不断扩大,维护检修工作任务艰巨。本文主要介绍在更换输电线路避雷线工作中,为防止避雷线断落造成人员伤亡和设备损坏,而研制出的一种新型的跨越工具。该跨越工具主要由夹线器、钢丝绳、紧线器、U型环、夹线器组成。实践证明该跨越工具具有可靠性高、操作灵活简便等优点,不但缩短了完成避雷线防护措施的时间,而且节省了人力、物力,大大提高了更换避雷线效率,可以推广使用。关键词:输电线路;避雷线;防护工具中图分类号:T文献标识码:BThedevelopmentandapplicationofguardtoolofthelightningconductorreplacementoftransmissionlineAuthor1Author2Author3(……………………………...)Abstract:Withthemodernpowersystemscaleexpandsunceasingly,themaintenanceworkbecomeharder.Inordertopreventthedamageofcasualtiesandequipmentcausedbythewirebreakfallintheworkofthelightningconductorreplacementoftransmissionline.Inthispaper,anewkindoftoolisintroduced.Thecrosstoolismainlycomposedofclipwire,steelwirerope,tightener,Uring,threadclampdevice.Practiceprovedthatthecrosstoolhastheadvantagesofhighreliability,flexibleoperationsimpleandconvenient.Itcannotonlyshortenthelengthofprotectivemeasuresofgroundwire,butalsosavemanpowerandmaterialresources,greatlyimprovetheefficiencyofthereplacementofwire.Itisworthyofpromotion.Keywords:electrictransmissionline;lightningconductor;guardtool0引言现代电力系统是一个超高压、大容量和跨区域的巨大联合系统,随着电力系统规模的不断扩大,高压远距离输电线路也日益增多。高压输电线路分布范围广,穿越地区地形复杂,气候条件多变,容易发生各种故障,维护检修工作的任务越来越艰巨。随着输电线路的逐年老化,部分线路的避雷线锈蚀严重,如更换不及时,将会导致避雷线断裂,造成线路故障,影响电网的安全运行。传统的更换避雷线需要采用张力机牵引就避雷线。该过程中存在着避雷线断落的危险,而且安装脚手架话费时间长,占用线路两侧大量耕地,耗费大量人力物力。因此急需研究简单、省时、便捷的新型跨越工具。该文介绍一种由夹线器、钢丝绳、紧线器、U型环、夹线器组成的新型跨越工具。通过封绳结构的优化和跨越工具长度选择、封绳材料的选择、夹线器材料的选择以及夹线器与导线的连接、钢丝绳与紧线器、夹线器的连接,紧线器与夹线器的连接,可以提高跨越工具的稳定性,具有制作简便、操作灵活、可靠性高,能够适应各种地理环境的优点,而且节省大量人力和时间。1目前更换避雷线方法介绍更换避雷线方法,传统上均需要用张力机牵引旧避雷线后以旧换新。牵引过程中锈蚀的避雷线由于张力作用,存在着断落危险,另外,输电线路下方经常有公路、铁路、低压线路等交叉跨越。为防止更换过程中,避雷线意外断落造成人员伤害和设备损坏,通常情况下安装脚手架进行防护,但这种做法会耗费大量的人力和时间。在经过对安装脚手架占用时间进行统计后,发现其平均用时达到了30.29小时,占更换避雷线工作总用时的41%,是造成更换避雷线工作时间长的主要因素。在搭设脚手架过程中占用线路两侧大量耕地,容易引起民事纠纷。造成巨大的青苗及建筑赔偿。因此,针对施工作业范围大、工作量大,以及对农作物(植被)破坏多的情况,如何节省时间、人力,减少对农作物(植被)的破坏,安全高效地完成避雷线的更换工作,是迫切需要研究和解决的问题。2新型跨越工具的介绍作业人员利用飞车把绳系在线路两边地相导线上,代替脚手架,发现作业时间缩短了,作业人员也大大减少。这为更换避雷线开辟了崭新的思路,经过方案分析论证,可以选择研制封绳式跨越工具来替代脚手架,安全高效的完成更换避雷线工作。2.1新型跨越工具的结构介绍经过统筹规划,新型跨越工具的构成分解为:图1机构分解图下面,为真正能够在生产中得到运用,需要对封绳结构、各部件连接方式以及材料的选择方面进行进一步的优化选择。2.1.1新型跨越工具长度在更换避雷线时,新型跨越工具需在避...
