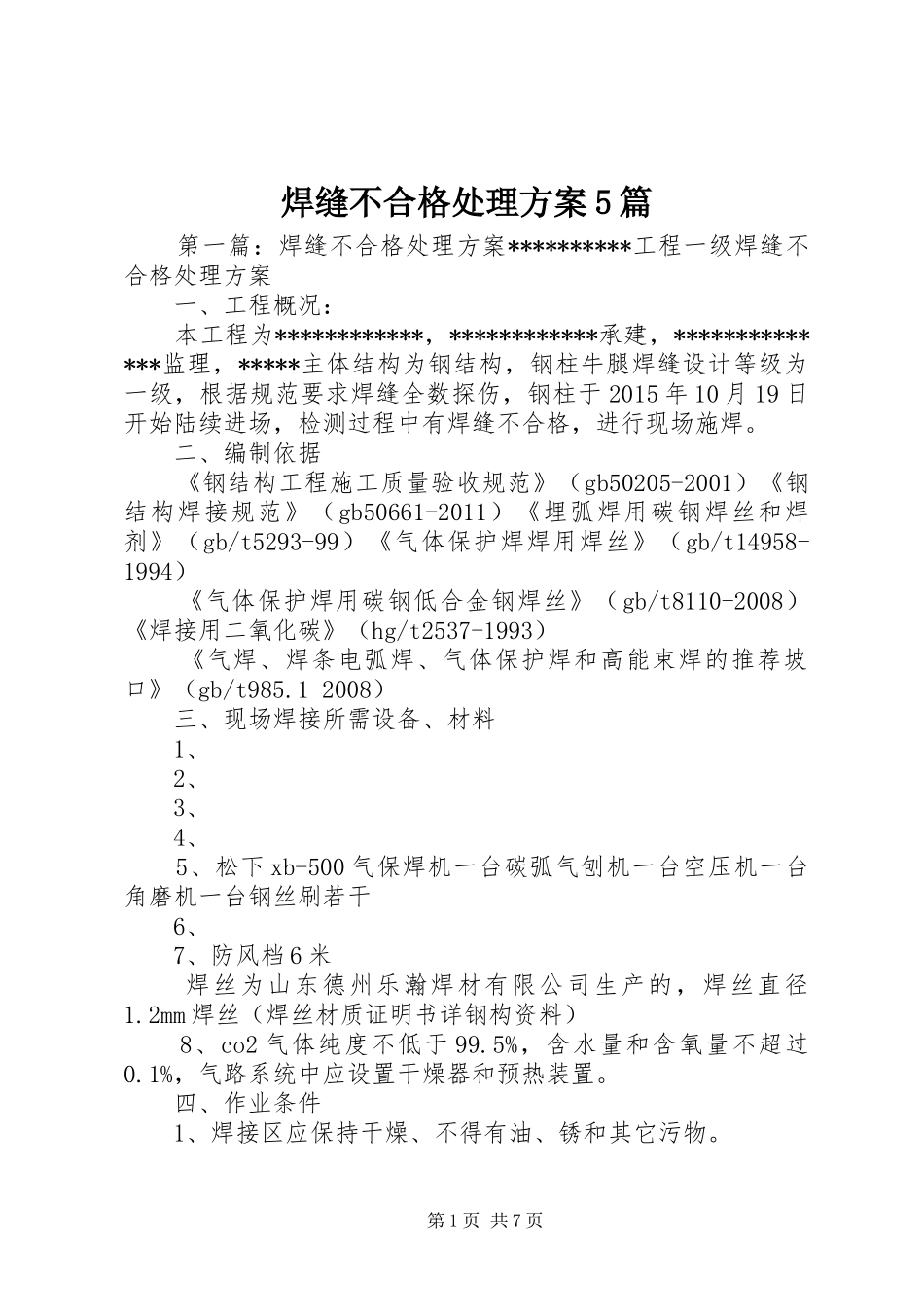

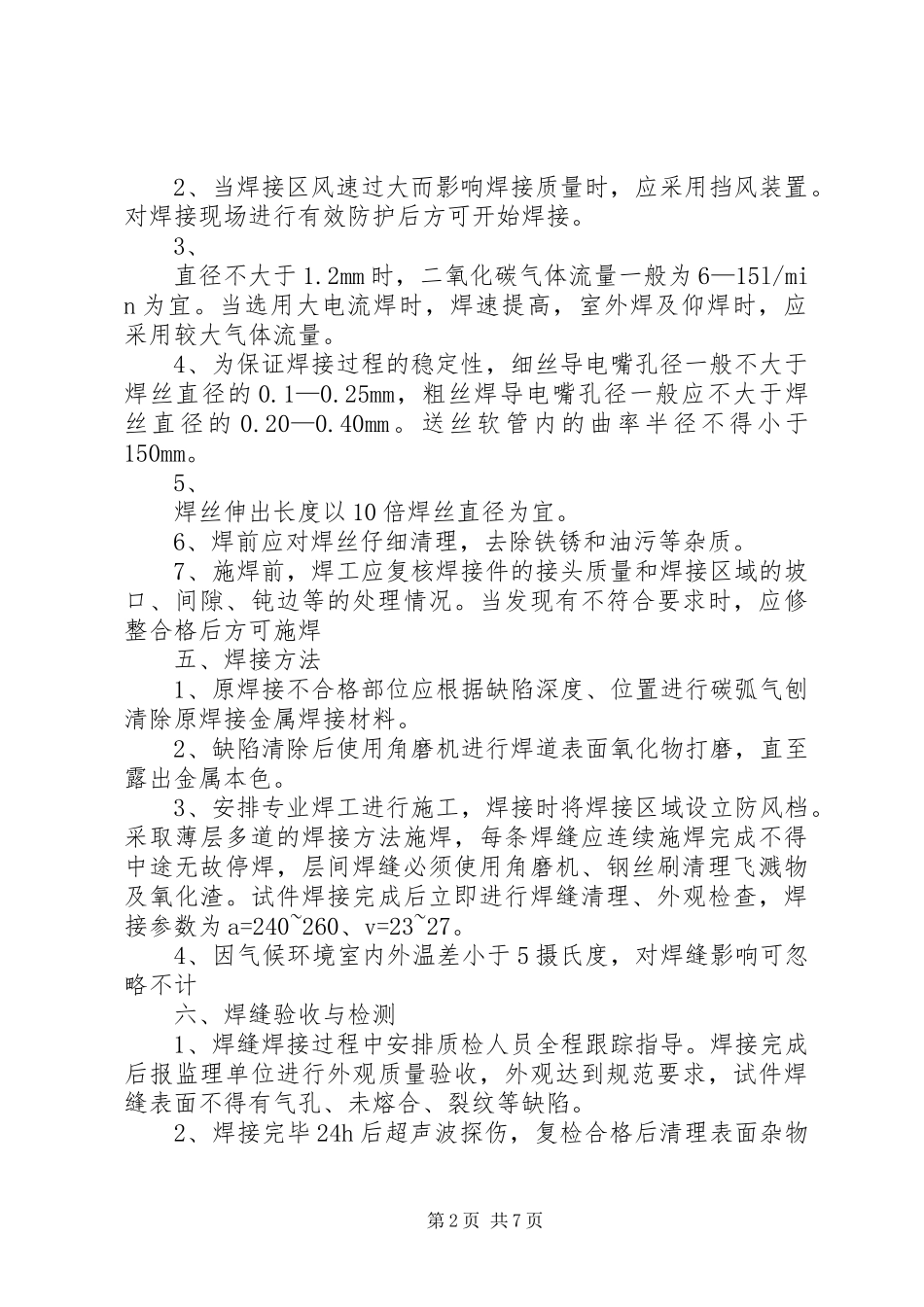

焊缝不合格处理方案5篇第一篇：焊缝不合格处理方案**********工程一级焊缝不合格处理方案一、工程概况：本工程为************，************承建，**************监理，*****主体结构为钢结构，钢柱牛腿焊缝设计等级为一级，根据规范要求焊缝全数探伤，钢柱于2015年10月19日开始陆续进场，检测过程中有焊缝不合格，进行现场施焊。二、编制依据《钢结构工程施工质量验收规范》（gb50205-2001）《钢结构焊接规范》（gb50661-2011）《埋弧焊用碳钢焊丝和焊剂》（gb/t5293-99）《气体保护焊焊用焊丝》（gb/t14958-1994）《气体保护焊用碳钢低合金钢焊丝》（gb/t8110-2008）《焊接用二氧化碳》（hg/t2537-1993）《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》（gb/t985.1-2008）三、现场焊接所需设备、材料1、2、3、4、5、松下xb-500气保焊机一台碳弧气刨机一台空压机一台角磨机一台钢丝刷若干6、7、防风档6米焊丝为山东德州乐瀚焊材有限公司生产的，焊丝直径1.2mm焊丝（焊丝材质证明书详钢构资料）8、co2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。四、作业条件1、焊接区应保持干燥、不得有油、锈和其它污物。第1页共7页2、当焊接区风速过大而影响焊接质量时，应采用挡风装置。对焊接现场进行有效防护后方可开始焊接。3、直径不大于1.2mm时，二氧化碳气体流量一般为6—15l/min为宜。当选用大电流焊时，焊速提高，室外焊及仰焊时，应采用较大气体流量。4、为保证焊接过程的稳定性，细丝导电嘴孔径一般不大于焊丝直径的0.1—0.25mm，粗丝焊导电嘴孔径一般应不大于焊丝直径的0.20—0.40mm。送丝软管内的曲率半径不得小于150mm。5、焊丝伸出长度以10倍焊丝直径为宜。6、焊前应对焊丝仔细清理，去除铁锈和油污等杂质。7、施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求时，应修整合格后方可施焊五、焊接方法1、原焊接不合格部位应根据缺陷深度、位置进行碳弧气刨清除原焊接金属焊接材料。2、缺陷清除后使用角磨机进行焊道表面氧化物打磨，直至露出金属本色。3、安排专业焊工进行施工，焊接时将焊接区域设立防风档。采取薄层多道的焊接方法施焊，每条焊缝应连续施焊完成不得中途无故停焊，层间焊缝必须使用角磨机、钢丝刷清理飞溅物及氧化渣。试件焊接完成后立即进行焊缝清理、外观检查，焊接参数为a=240~260、v=23~27。4、因气候环境室内外温差小于5摄氏度，对焊缝影响可忽略不计六、焊缝验收与检测1、焊缝焊接过程中安排质检人员全程跟踪指导。焊接完成后报监理单位进行外观质量验收，外观达到规范要求，试件焊缝表面不得有气孔、未熔合、裂纹等缺陷。2、焊接完毕24h后超声波探伤，复检合格后清理表面杂物第2页共7页与浮锈，涂刷同一型号防锈漆两度。施工单位：监理单位：2015年10月22日第二篇：混凝土不合格处理一、工程概况工程名称：xx工业园工程建设地点：xxx建设单位：xx设计单位：xxx工程设计建设有限公司建设规模：七栋总建筑面积：71874.96平方米。其中厂房一：11019.60平方米；厂房二：40588.3平方米；厂房三：5810.38平方米；厂房四：4210.2平方米；办公楼：3476.3平方米；宿舍楼：5810.38平方米；仓库：968.8平方米。二、本次事件概况本项目采用的是创建混凝土搅拌站商品混凝土，厂房三地梁采用的同样为该搅拌站商品混凝土，厂房三地梁混凝土试块在监理见证下送检，同条件砼试块检测结果达标，标准养护试块未能达标。三、砼强度不合格的原因分析1混凝土企业数量太多，入行门槛太低，恶性竞争，有的企业专业技术人员的配置不健全，对混凝土生产的质量控制形同虚设，无法保证砼质量。2原材料原因（1）水泥品种经常变换，水泥强度过高或过低，导致混凝土强度忽高忽低。（2）砂石含泥量太高，混凝土中胶结材料的粘结力不够，导致强度低于设计值。（3）砂、石的坚固性不符合要求，影响混凝土强度。（4）碎石的压碎值太大，影响混凝土强度。3配合比原因（1）配合比设计时，水灰比过大不符合设计强度要求，导致混凝土强度达不到设计强度等级。（2）配合比设计时，水灰比过小，导致...
